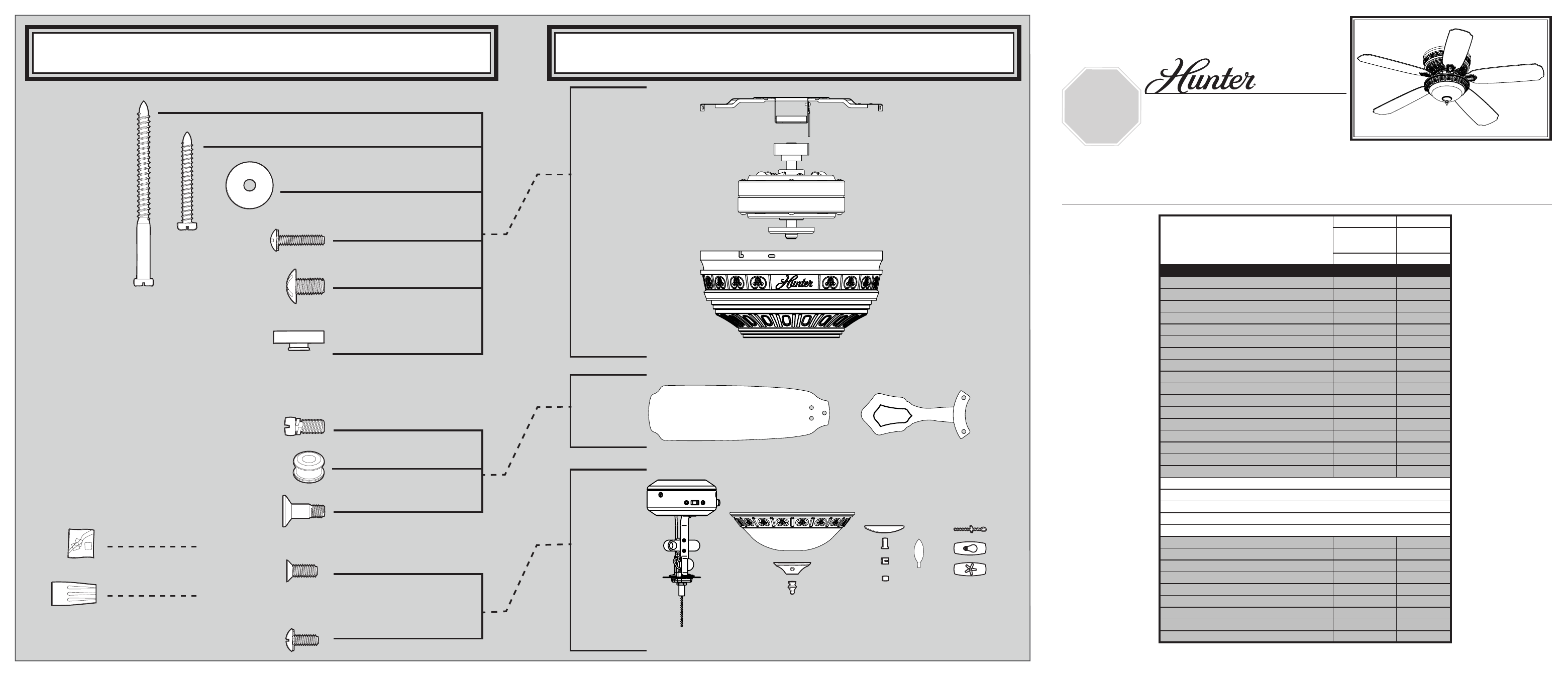

GUÍA DE PIEZAS GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. # 400 • Memphis, TN 38016 • www.hunterfan.com • 98000-02-011 05-04-2011 •
©
2011
Lista de piezas
No. del modelo 25109
No. del dibujo de
ensamblaje
98843-01
Acabado Nogal Antiguo
Nombre del ítem Cantidad No. de la pieza
Placa de techo 1 73846-01
Alojamiento del motor 1 98842-01
Tornillo de la cubierta del alojamiento 4 74508-37
Tornillo, de madera 2 06512-01
Tornillo, de madera 2 03144-03
Tornillo de fijación 2 74508-06
Arandela, plana 4 06301-01
Aislador de montaje 4 67290-01
Conjunto del kit de luz 1 98378-01
Globo / Pantalla 1 88663-01
Bombilla 2 77646-04
Tope inferior 1 67252-02
Cubierta ornamental 1 64771-01
Juego de soporte de paletas 1 98626-05
Juego de paletas 1 G0761-30
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 98843-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Tirador de cadena
1 63756-18
Tirador de cadena 2 63756-23
Pendiente del tirador de cadena del ventilador 1 G0090-01
Pendiente del tirador de cadena de luz 1 G0091-01
Tapa, Caja del interruptor 1 73853-01
Botón taponador 1 73854-01
Terminal simulado, macho 1 08198-01
Terminal simulado, hembra 1 08200-01
Kit de equilibrado 1 65666-01
x 2
x 4
x 2
x 2
x 4
x 11
x 16
x 4
x 16
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Aislador de montaje
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
x 3
x 3
x 1
x 4
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
