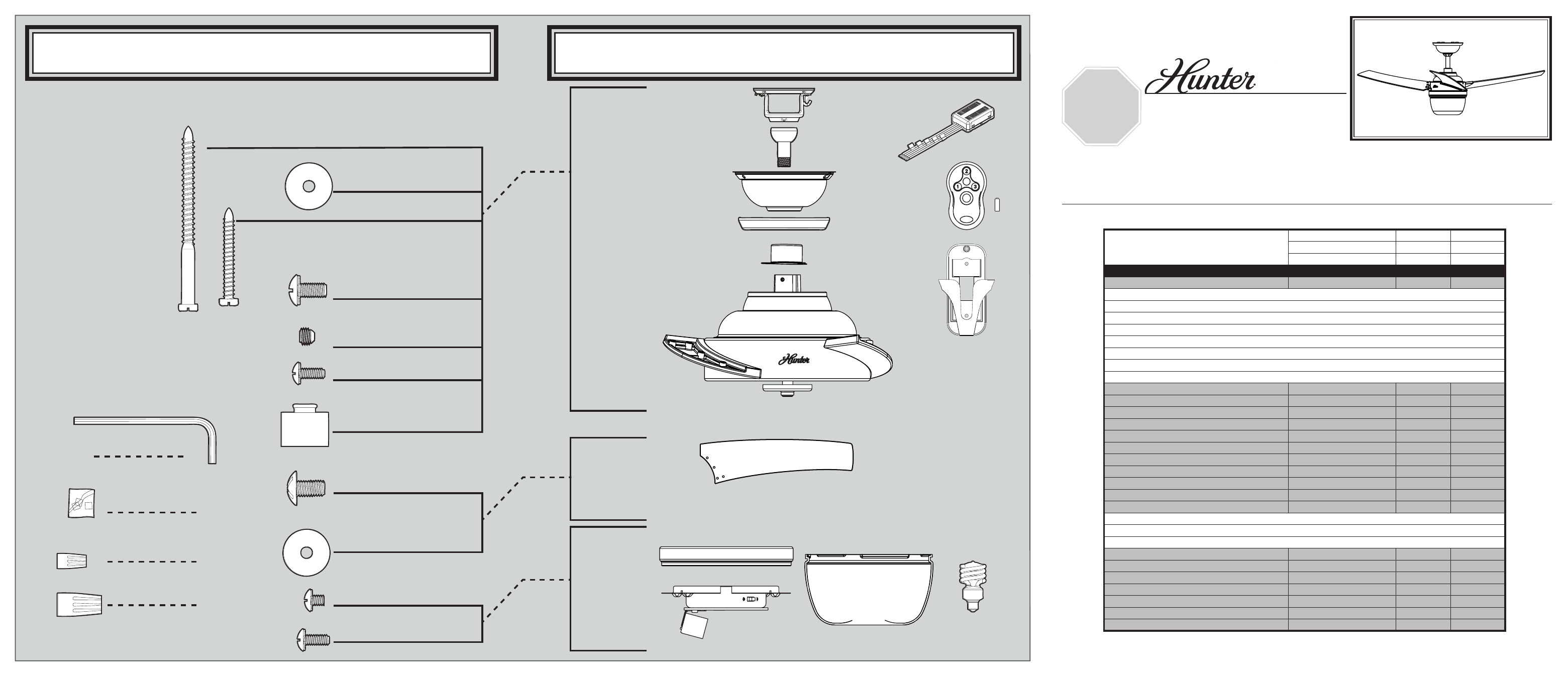

GUÍA DE PIEZAS

GUÍA DE PIEZAS

Consulte esta Guía de partes para

asegurarse de que todas las partes

estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS

INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

ALTO

GUÍA DE PIEZAS

GUÍA DE PIEZAS

Piezas del ventilador

(no dibujadas a escala)

Materiales

(no dibujados a escala)

Tornillo,

cubierta del adaptador

x 3

Conjunto del

soporte de

suspensión

de conjunto

de paleta

Conjunto del

interruptor/

alojamiento

Tornillo prisionero

Tornillo, de campana

Arandela, plana

3” Tornillo, de madera

1.5” Tornillo,

de madera

Kit de

equilibrado

Empalme

plástico

Empalme

plástico

Tornillo,

mecánico, 6-32

Tornillo, del conjunto

de la caja del interruptor

Arandela, paleta

Tornillo, de conjunto

de paleta

x 2

x 4

x 2

x 1

x 1

x 3

x 4

Aislador de montaje

x 4

x 3

x 3

x 13

x 13

x 4

Llave, Allen

x 1

Lista de piezas

No. del modelo

21806

21807

No. del dibujo de ensamblaje

99432-01

99432-02

Acabado

Níquel Pulido Bronce Nuevo

Nombre del ítem

Cantidad

No. de la pieza No. de la pieza

* Kit del sistema de suspensión

1

99507-01

99507-02

Campana
Anillo de la moldura de campana
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Bola de suspensión / Conjunto de varilla

1

87942-07

87942-07

Conjunto del interruptor

1

98602-01

98602-02

Placa de montaje de caja del interruptor

1

88415-03

88415-03

Cubierta del adaptador

1

76673-01

76673-01

Arandela de caucho de la cubierta del adaptador

1

74392-01

74392-01

Llave, Allen

1

64801-01

64801-01

Juego de soporte de paletas

1

99433-03

99433-03

Juego de paletas

1

77325-47

77325-48

Arandela, paleta

13

64977-01

64977-01

Tornillo, de conjunto de paleta

13

74510-26

74510-26

Kit de materiales

1

99432-00-860

99432-00-861

Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor

Kit de equilibrado

1

65666-01

65666-01

Receptor de control remoto

1

89532-01

89532-01

Transmisor de control remoto

1

99600-01

99600-01

Batería de 12 voltios, 23A

1

64833-01

64833-01

Soporte de control remoto

1

G1293-01

G1293-01

Bombilla

1

67001-01

67001-01

Globo / Pantalla

1

89143-01

89143-02

Hunter Fan Company • 7130 Goodlett Farms Pkwy #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-02-006 06-03-2011 •

©
