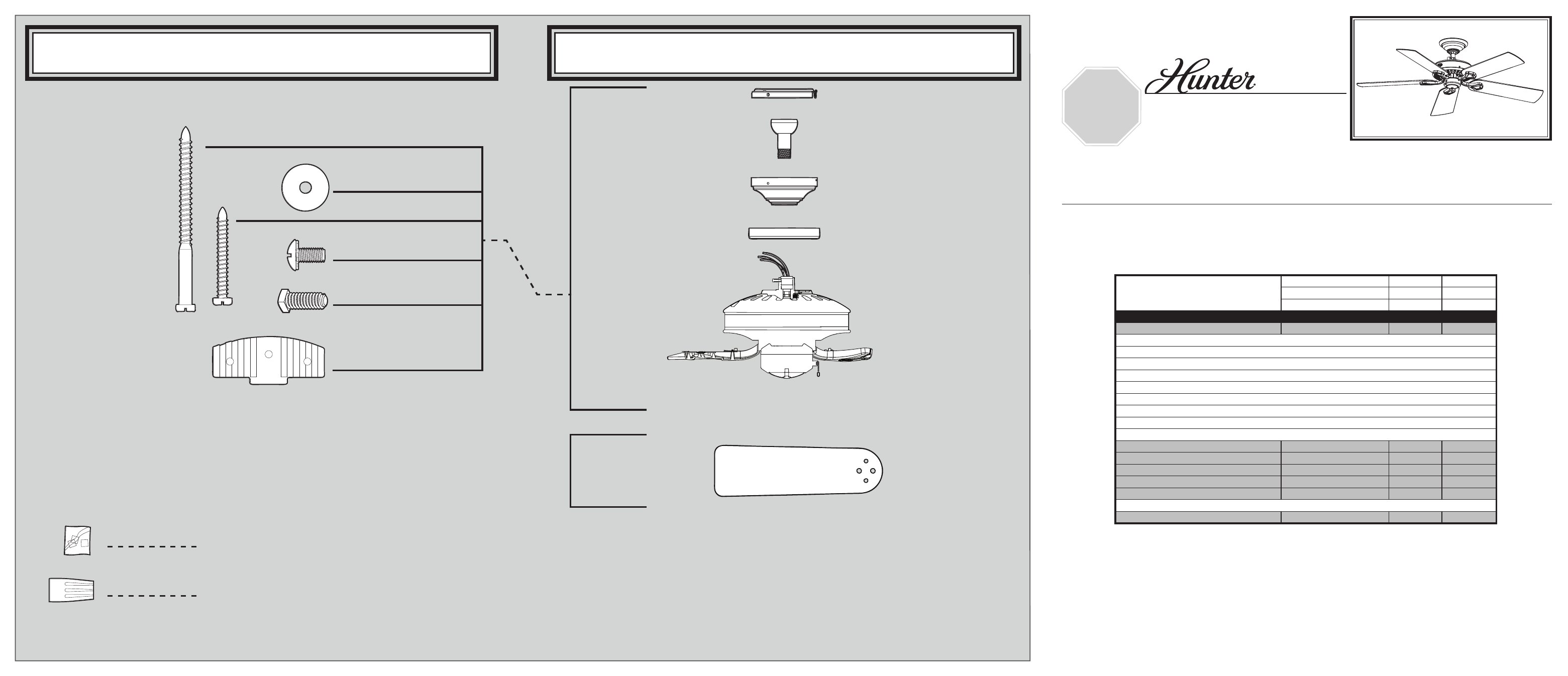

GUÍA DE PIEZAS GUÍA DE PIEZAS
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-989 05-12-2011 •
©
2011
Lista de piezas
No. del modelo 21781 21782
No. del dibujo de ensamblaje 99265-01 99265-02
Acabado Bronce Nuevo Blanco
Nombre del ítem Cantidad No. de la pieza No. de la pieza
* Kit del sistema de suspensión 1 G1516-08 G1516-03
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Conjunto del interruptor 1 G1451-30 G1451-03
Juego de soporte de paletas 1 77201-05 77201-05
Juego de paletas 1 76697-83 76697-84
Tornillo, de armadura de soporte de paleta 11 65973-02 65973-02
Kit de materiales 1 99265-00-860 99265-00-861
Empalme plástico
Kit de equilibrado 1 65666-01 65666-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Aislador de montaje
Tornillo de perfil bajo
Tornillo, de campana
Arandela, plana
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
x 2
x 4
x 4
x 2
x 4
x 1
x 1
x 4
