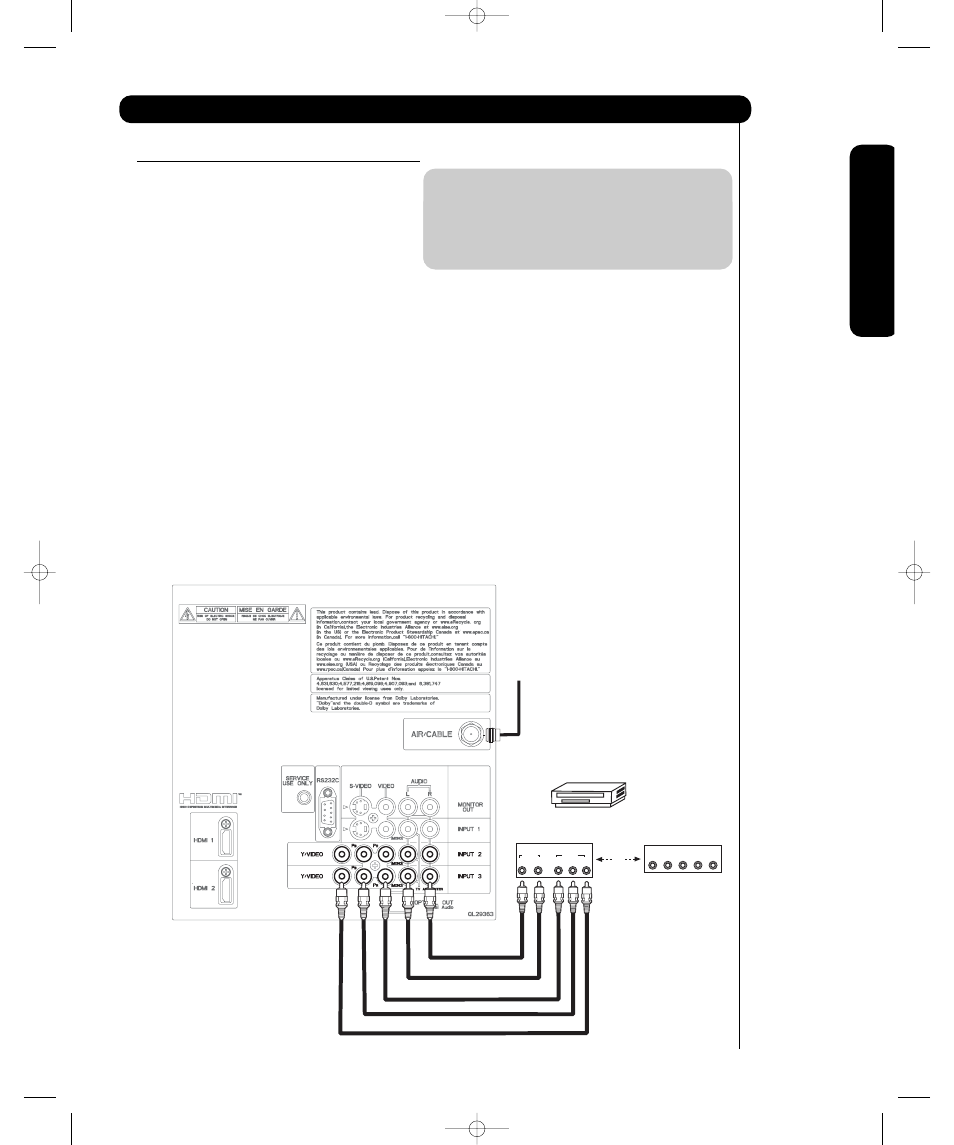

CONECTANDO UN EQUIPO CON SALIDA DE COMPONENTES
Y DE AUDIO EN LAS ENTRADAS 2 ó 3 : Y-PBPR.
1. Conecte el cable de la salida Y del reproductor
Laserdisc/Reproductor de DVD ó HDTV set top
box a la entrada (Y), como se muestra en el
panel posterior de la figura.
2. Conecte el cable de la salida P B /C B ó B-Y
del Laserdisc/Reproductor de DVD ó HDTV
set top box a la entrada P
B del TV.
3. Conecte el cable de la salida P R /C R ó R-Y
del Laserdisc/Reproductor DVD ó HDTV
set top box a la entrada P
R del TV.
4. Conecte el cable de la salida de audio derecha
(AUDIO OUT R) del Set Top Box HDTV o DVD
a la entrada de audio derecha(AUDIO/R).
5. Conecte el cable de la salida de audio izquierda
(AUDIO OUT L) del Set Top Box HDTV o DVD
a la entrada de audio izquierda(AUDIO/L).
6. Presione el botón INPUTS, entonces seleccione
la ENTRADA 2 ó 3 del Menú de Entradas para
para ver el programa del Set Top Box HDTV o
el Reproductor de DVD/Laserdisc.
7. Seleccione CABLE ó AÉREA en el Menú de
Entradas para regresar al último canal sintonizado.
NOTA: 1. Inserte completamente los conectores al
hacer las conexiones del panel posterior.
La imagen y el sonido que se está reprodu-
ciendo será anormal si la conexión está floja.
2. Ver p ág. 82 para consejos (tips) sobre las
CONEXIONES DEL PANEL POSTERIOR.
Conectando Equipos de Audio/Video Externos
OUTPUT
Reproductor de DVD
ó
Parte posterior del
Reproductor de DVD
OUTPUT
L R Y P B P R
HDTV Set-Top Box
P R /C R P B /C B Y
VIDEO
R
AUDIO
CABLE
ó
Señal Aérea
L
