8
DLR-XXN/XX

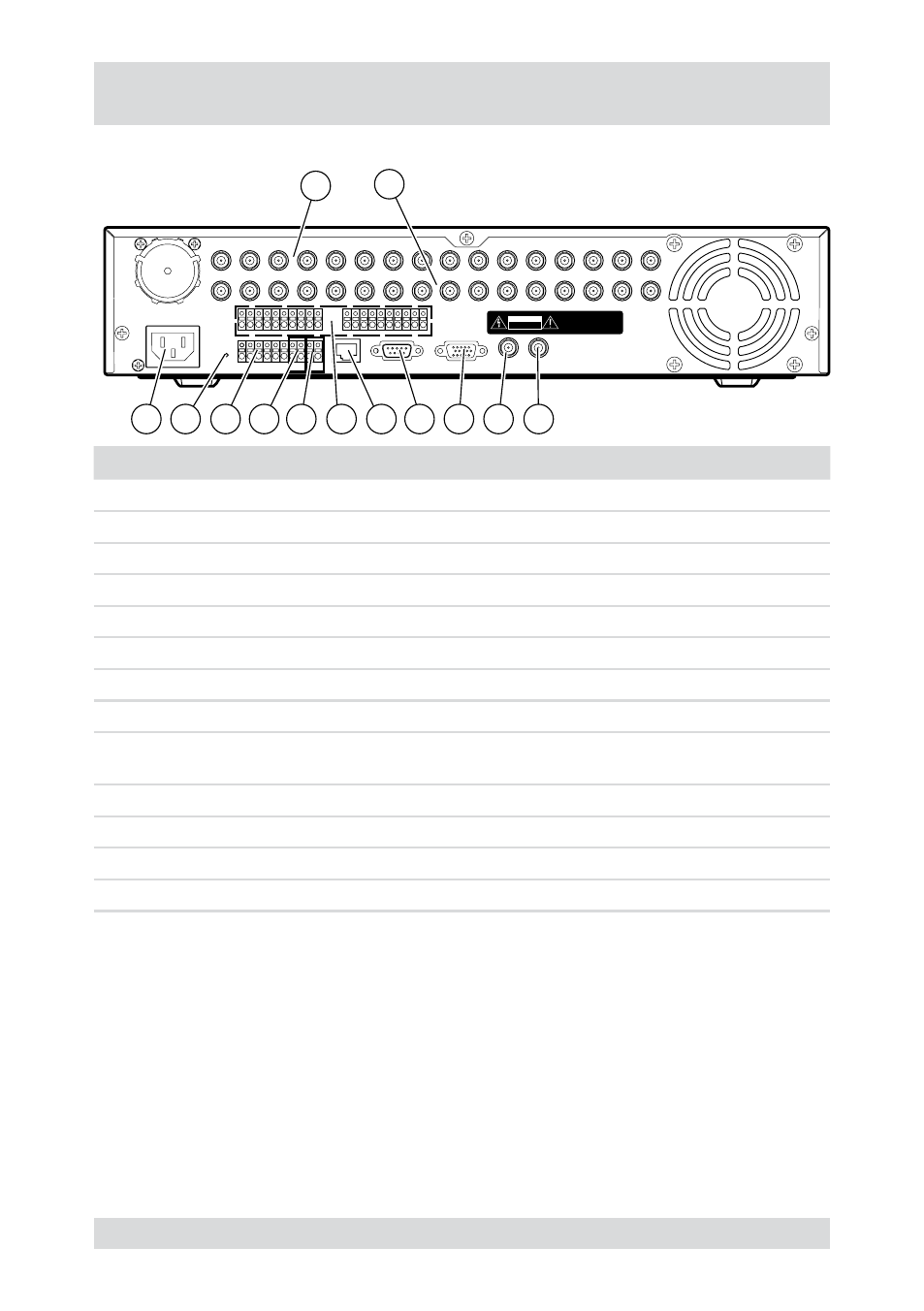

Connections on the rear
Note: Connections optionally for NTSC or PAL operation.
VIDEO IN 1
LOOP1
VIDEO IN 2
LOOP2
VIDEO IN 3
LOOP3
VIDEO IN 4
LOOP4
VIDEO IN 5
LOOP5
VIDEO IN 6
LOOP6
VIDEO IN 7
LOOP7
VIDEO IN 8
LOOP8
VIDEO IN 9
LOOP9
VIDEO IN 10
LOOP10
VIDEO IN 11
LOOP11
VIDEO IN 12
LOOP12
VIDEO IN 13
LOOP13
VIDEO IN 14
LOOP14
VIDEO IN 15
LOOP15
VIDEO IN 16
LOOP16
SPOT
VIDEO OUT
NETWORK
RS-232C
VGA
NO C NO NC
NO ARI GND /RX+ /RX-
TX+ TX-
C
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK,
CAUTION:
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
GND
GND
AI9
AI11
AI10
AI12
AI13 AI14 AI15 AI16
AI1 AI2 AI3 AI4
AI5 AI6 AI7 AI8 GND
GND
1
2
4
11
1
7
5
6
8
9
10
12
No.
Designation
Functions/connections
Example devices
1
VIDEO IN 1-16
Max. 16 video channels
Cameras
2
LOOP 1-16
Max. 16 loop-through video channels
Cameras
SPOT
Video output
Spot Monitor
4
VIDEO OUT
Video output
Monitor
5
VGA
PC monitor
PC monitor
6
RS-22C
External interface
Modem
7
NETWORK
Network
Network cable
8
AI1 - AI16
Alarm inputs for external devices
Sensors
9
/RX+, /RX-,
TX+, TX-
External interface (RS-485)
Keyboard, PTZ camera
10
ARI/GND
Reset alarm with external signal
Switch
11
NO, C, NC
Alarm outputs for external devices
Siren, flashing light
12
Reset switch
Reset to factory defaults
-
1
Power supply
Mains power connection
-
