PRODUITS COMPLÉMENTAIRES
ENSEMBLE DE GARNITURE POUR CAVITÉ DE 18 7/8 PO (480 MM)
CA
Gardez ce document à portée de main pour pouvoir le consulter au besoin.
●
●
Cet Ensemble de garniture pour cavité est conçu pour agrémenter votre produit complémentaire lors de l’installation dans
une armoire d’une hauteur de 18 7/8 po (480 mm).
●
●
Pour obtenir les coordonnées ou les informations relatives au service, à l’assistance ou aux pièces de remplacement, consultez
le manuel d’entretien et de garantie.

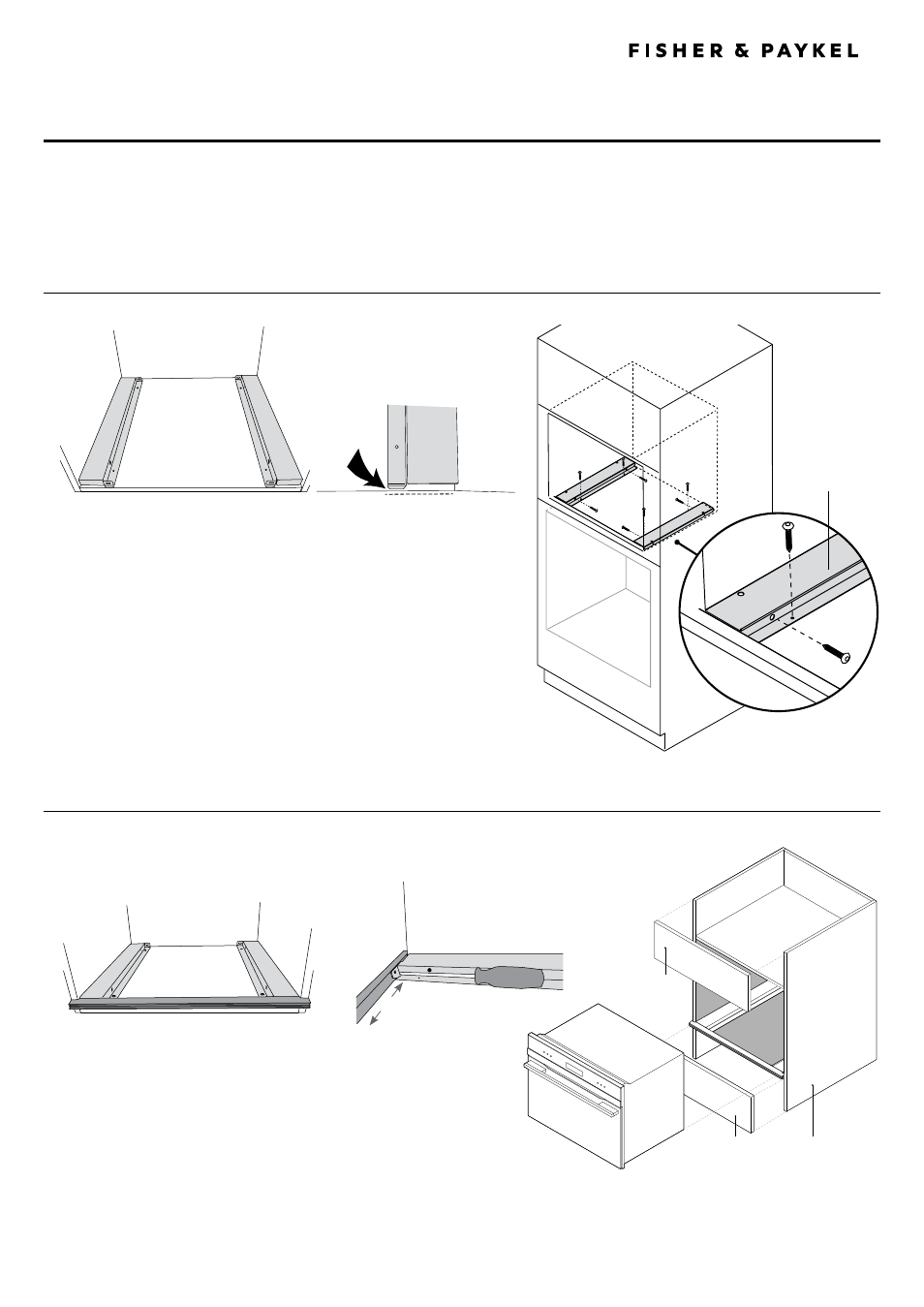

FIXEZ LES SUPPORTS DANS LA CAVITÉ
1
Placez les deux supports dans l’armoire, avec le côté plat vers
l’extérieur (
A
).
2
Alignez la languette d’alignement avant avec le rebord avant de
l’armoire (
B
), en appuyant bien le support contre la paroi (
C
).
3
Fixez le support à l’armoire à l’aide des vis à bois autotaraudeuses
fournies. Vous avez la possibilité :
●
●
de visser dans la base de l’armoire (
D
), ou
●
●
si les supports sont installés au-dessus d’un autre produit, de
visser les supports à l’horizontale, dans la paroi de l’armoire (
E
).
591779A 02.19
VISSEZ LA GARNITURE SUR L’ARMOIRE
4
Assurez-vous que la garniture avant soit correctement orientée (
F
)
(c.-à-d. avec les évents vers le bas), puis fixez-la sans serrer aux
supports à l’aide des vis à métaux M4 fournies.
Ne serrez pas les vis
.
5
Déplacez latéralement la garniture avant pour la centrer dans l’armoire.
Serrez les vis pour fixer la garniture solidement en place (
G
).
6
Installez le produit complémentaire (
H
) conformément
aux instructions d’installation.
A
B
D
E
Support
F
Caisson d’armoire
Panneau en
dessous de
l’appareil
Panneau
au-dessus de
l’appareil
C
G
H
GUIDE D’INSTALLATION
