7. Connectez le fil vert (6) au fil blanc (neutre) (6) dans la boîte de jonction à l'aide de l'écrou de fil
répertorié UL.
8. Installez le couvercle de la boîte de jonction.
9. Rebranchez le courant.

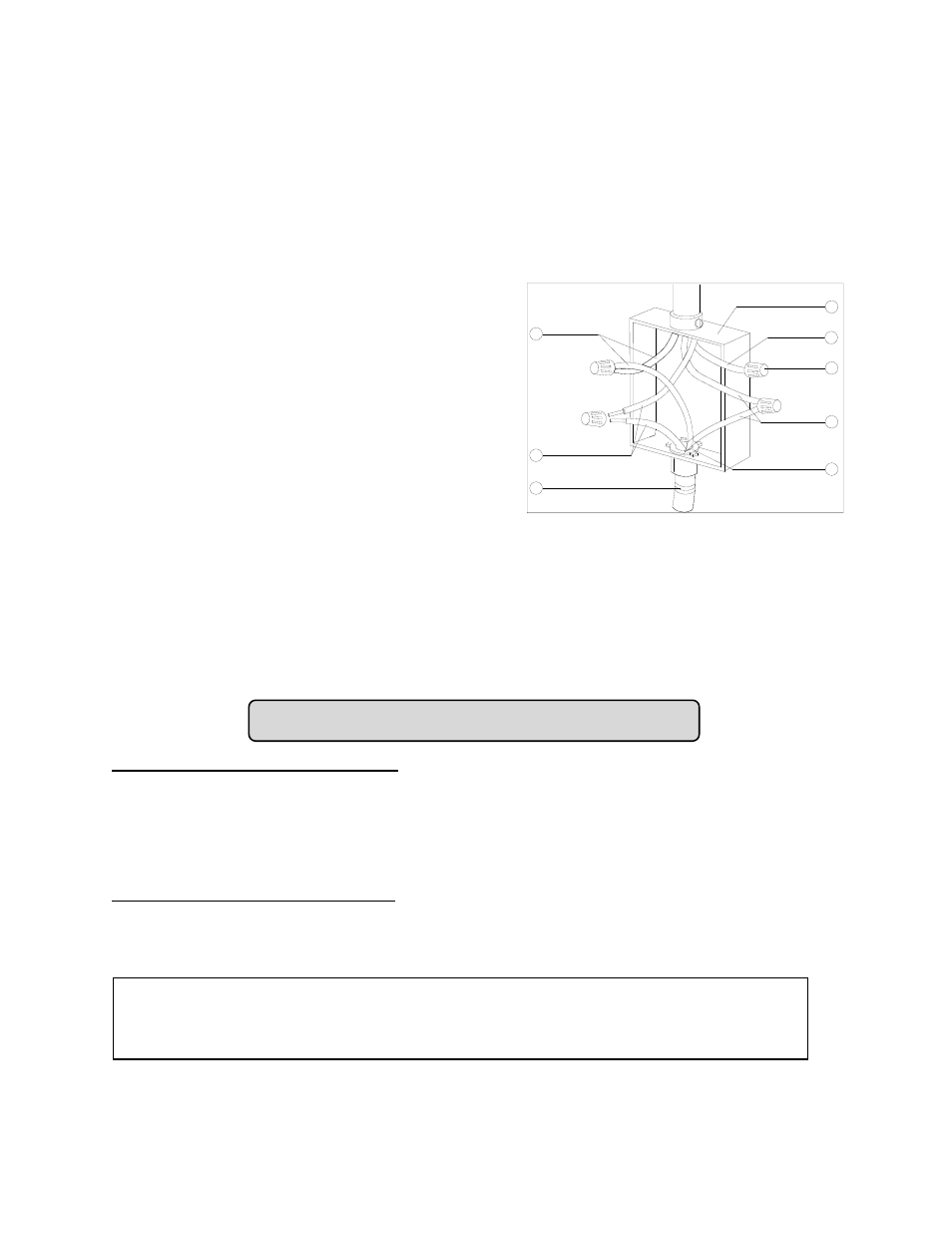

2. Installation du cordon d'alimentation à 4 fils
IMPORTANT: Utilisez le câble à 4 fils de l'alimentation électrique lorsque les codes locaux ne permettent
pas de connecter le conducteur de masse du châssis au fil neutre (blanc) de la boîte de jonction.
1. Déconnecter l’alimentation.
2. Retirez le couvercle de la boîte de jonction, le
cas échéant.
3. Raccordez le conduit de câble flexible (3) de la
table de cuisson à la boîte de jonction (4) à
l'aide d'un connecteur de conduit homologué
UL ou approuvé CSA (7).
4. Serrez les vis sur le connecteur de conduit, le
cas échéant.
5. Reliez les deux fils noirs (1) ensemble à l’aide
de l’écrou de fil répertorié UL (5).
6. Connectez les deux fils rouges (2) ensemble à
l’aide de l’écrou de fil répertorié UL.
7. Reliez le fil vert (6) du câble de la table de cuisson au fil vert (6) (dans la boîte de jonction) à
l'aide d'un écrou de fil répertorié UL.
8. Placez un écrou de fil répertorié UL au bout du fil blanc (8).
NOTE: Ne connectez pas le fil de terre nu au fil neutre (blanc) de la boîte de jonction..
9. Installez le couvercle de la boîte de jonction.
10. Reconnecter l
’alimentation.
UTILISATION DE VOTRE APPAREIL
UTILISER VOTRE TABLE DE CUISSON
Vous pouvez allumer n’importe quel brûleur en poussant le bouton de commande vers le bas et en le
tournant dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre pour
obtenir le réglage souhaité. Pour ajuster le réglage, tournez le bouton sans appuyer. Pour éteindre le
brûleur, tournez le bouton de commande dans le sens des aiguilles d'une montre ou dans le sens inverse
pour le désactiver.
INDICATEURS DE FONCTIONNEMENT
Lorsque le brûleur est allumé, le témoin de fonctionnement correspondant s’allumera quel que soit le
réglage.

AVERTISSEMENT

Ne touchez et ne posez aucun objet sensible à la chaleur sur la table de cuisson tant que
le témoin de fonctionnement est encore allumé. Danger de brûlures et de feu!
