Toiminto Toiminta Tulos
Test/demo Paina ja vapauta Kortti suorittaa itse testauksen
kytkin alle 5:ssä a käy läpi kaikki edellisen
sekunnissa taulukon vaiheet
(taulukko 1)
Osittainen Paina kytkintä yli Järjestelmä nollaa viidentoista
nollaus 5 sekuntai kun tunnin laskentajakson ja LED
moottori ei käy palaa vilkkumatta.
Kokonais- Paina kytkintä yli Järjestelmä nollaa
nollaus 30 sekuntia koneen kokonaisaika laskennan
käydessä
Suorittaa seuraavat toiminnot:
7. Automaatti sulake *7
Piirikortti on varustettu
automaattisulakkeella,
(nappi jossa lukee
“circuit breaker”).
Palautus tapahtuu
nappia painamalla.

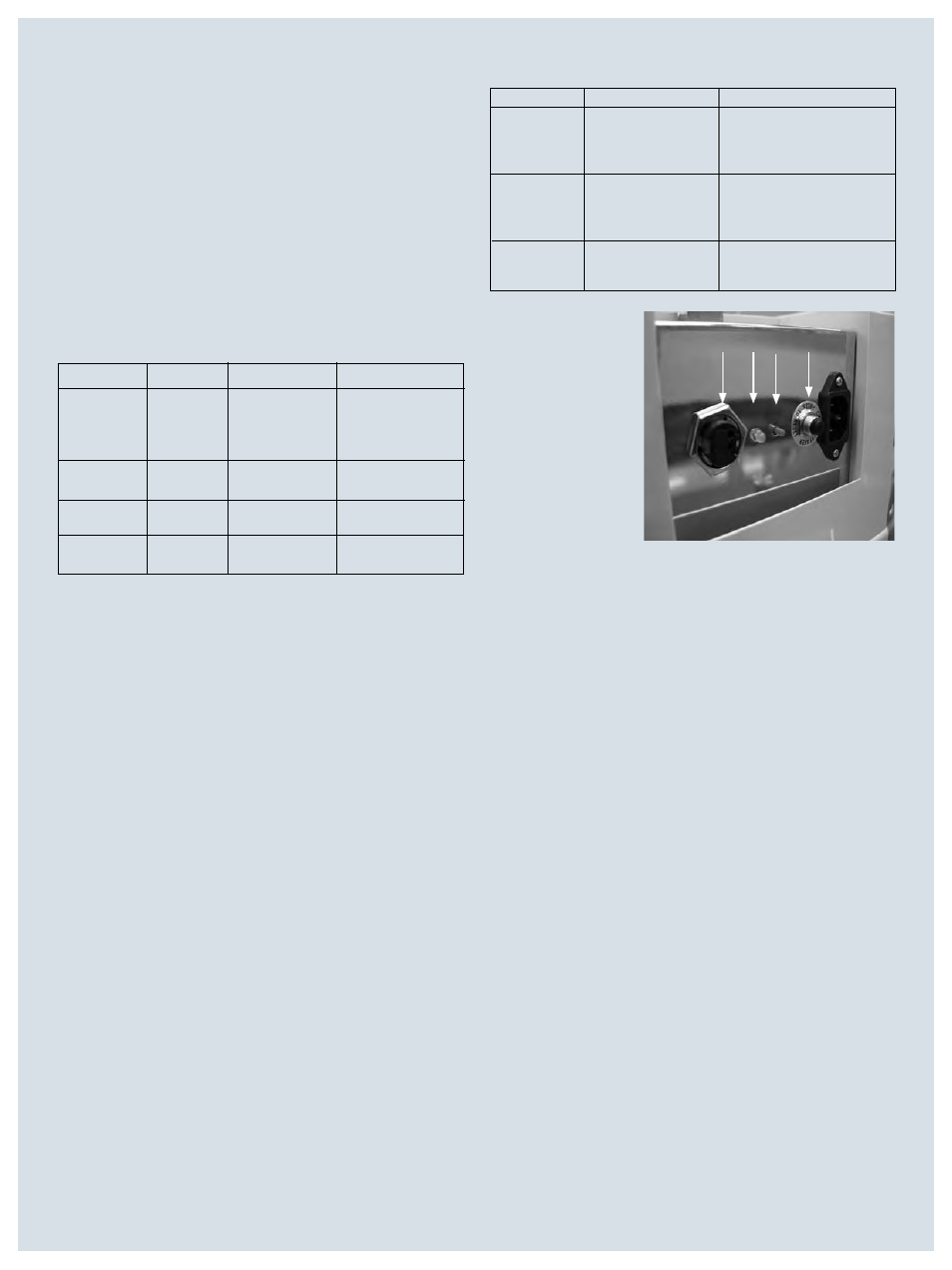

*2 *3 *6 *7
Piirikortin ominaisuudet
1. Soft start
Käynnistyspiikkiä on rajoitettu käyttämällä TRIAC relettä, näin
käynnistys virta toimitetaan moottorille noin 1 sek. viiveellä.
Käyntiinlähtö jännite on huomattavasti pienempi ja sulakkeiden,
verkon ja moottorin rasitus pienenee.
2. Matalajännite LED Auto-polarity *2
Matalajännite johtoliittimen kanassa oleva vihreä valo palaa aina
kun jännite on kytketty.
3. Käyntitunti laskuri *3
Käyttämällä EEPROM teknologiaa (program memory),kortti rekis-
teröi kahden tyyppistä aikaa, jonka käyttäjä voi tarkistaa katso-
malla erillistä LED valoa joka sijaitsee piirikortin pohjassa.
a. Lyhyt aika b. Kokonaisaika
Käytetty aika LED väri Tarkoittaa Toimenpide
15 tuntia Vihreä Imuria on käytetty Vaihda/tarkista
Hidas 15 Tuntia edellisen pölypussi ja paina
Vilkkuminen kuittauksen kuittauspainiketta
Jälkeen. 5 sekuntia
0-399 tuntia
Vihreä Käyttötunteja ----
400-499 tuntia
Oranssi Käyttötunteja Huolto / Tarkastus
>yli 400
Yli 500 tuntia Punainen Käyttötunteja Huollata moottori
>yli 500
4. Toimintojen testaus
Kun verkkojohto kytketään, suorittaa piirikortti itse testauksen,
kun kaikki on kunnossa, vilkkuu LED valo muutaman sekunnin
nopeasti. Sammutus viive. Sammutuksessa on kahden sekun-
nin viive jotta letku ja putkista sammutuksen jälkeen varmasti
tyhjenee.
Reset / demo kytkin *6
