27

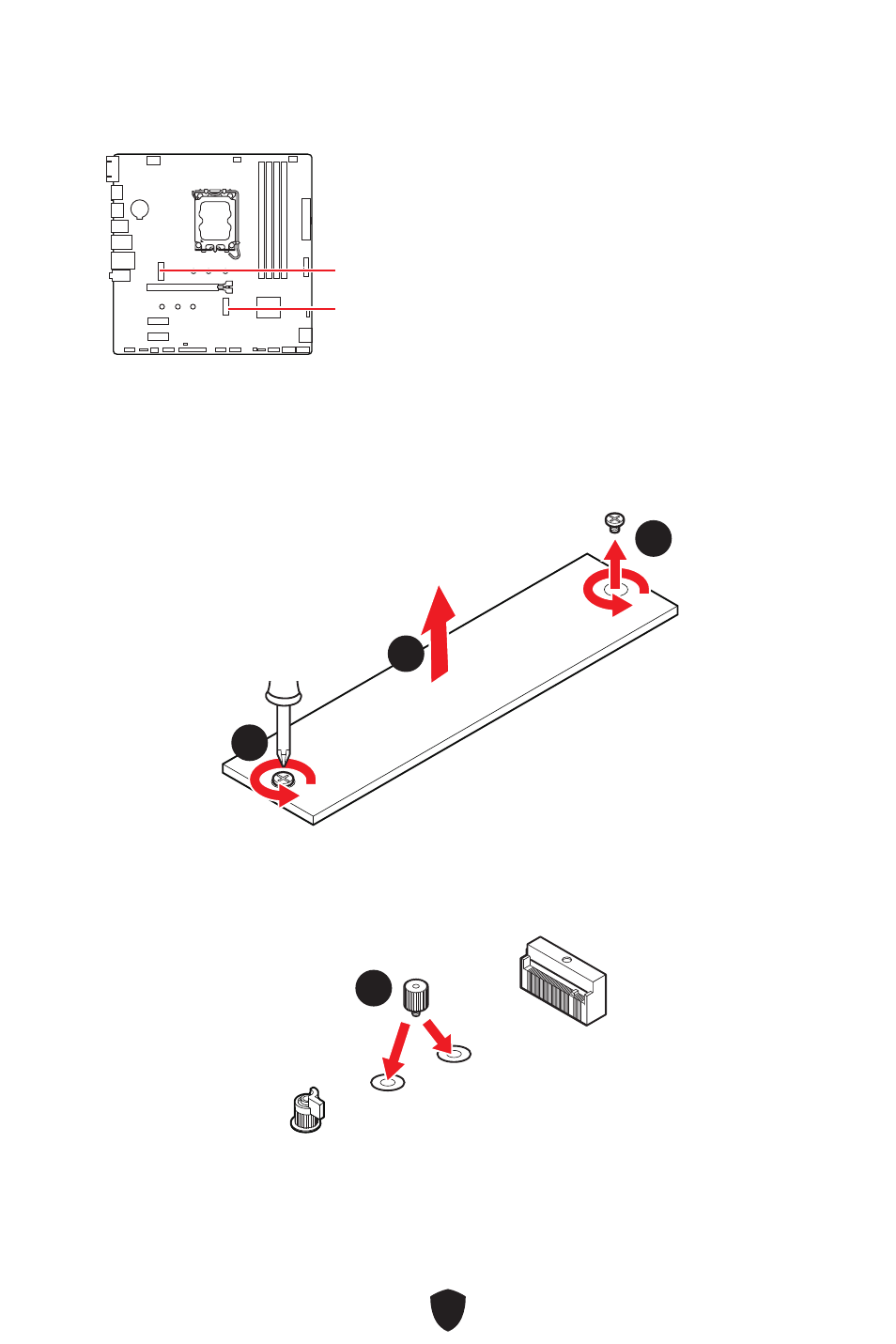

M2_1~2: M.2 插槽 (M 鍵)

M2_1

M2_2

⚠

重要

∙

Intel® RST 僅支援 PCIe M.2 SSD 搭配 UEFI

ROM。

6

677

安裝 M.2 模組到 M2_1 插槽

1.

將 M.2 Shield Frozr 散熱片的螺絲取下。

2.

抬起 M.2 Shield Frozr 散熱片並取下。

1

1

1

1

2

2

3.

請依照您 SSD 裝置的長度來鎖住 M.2 螺柱。如果您安裝的是 2280 SSD，請跳過此步

驟。

3

3

2260

2242
