4 CS-450P
Carburetor adjustment
- Idle speed
Carburetor adjustment
- High speed mixture
Carefully read the operator’s
manual
Wear eyes, ears and head
protection
Carburetor adjustment
- Low speed mixture
Oil and gasoline mixture

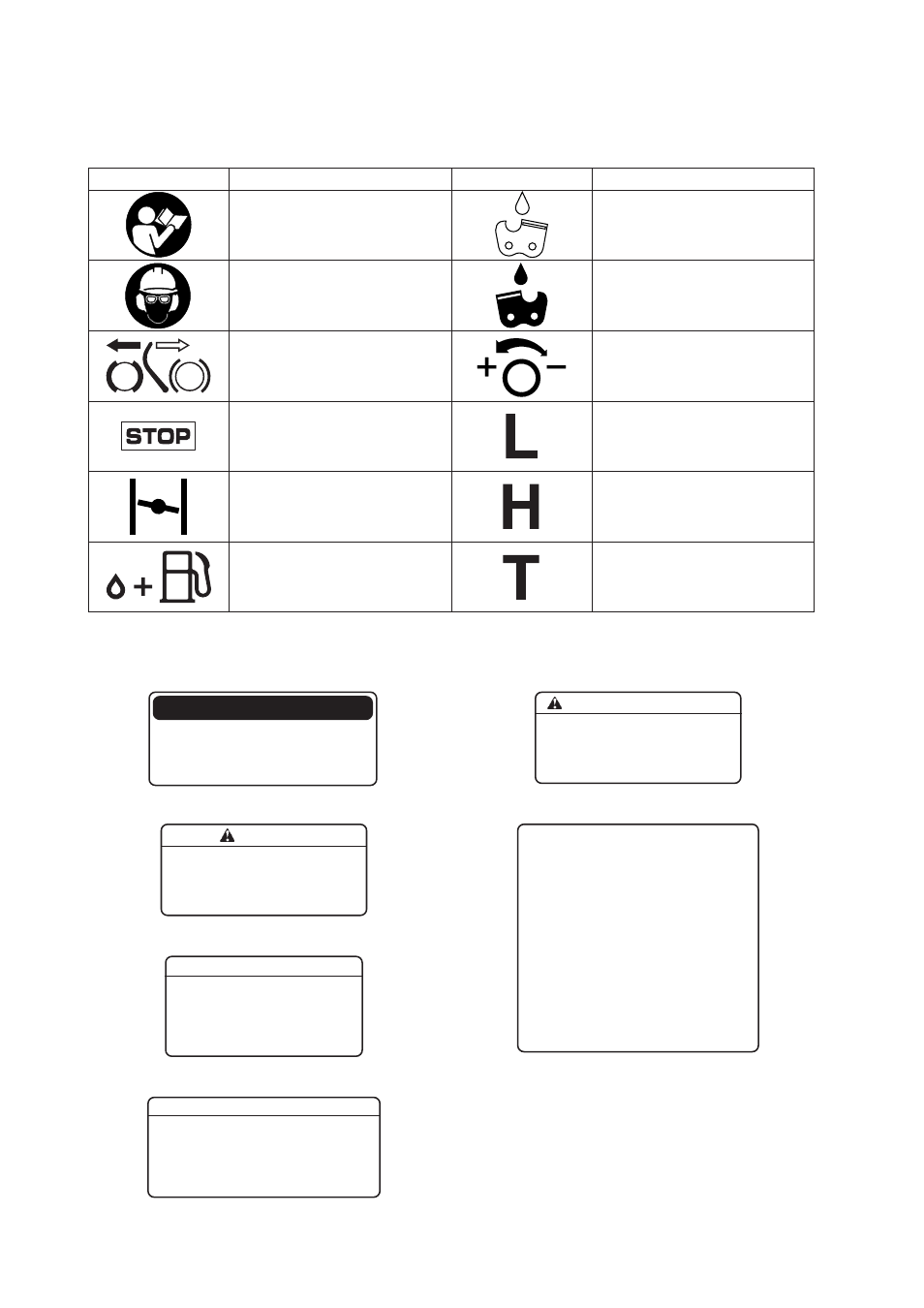

Symbol form/shape Symbol description/application Symbol form/shape Symbol description/application
Chain oiler adjustment Chain brake operation
Chain oil pump
Chain oil fill
DECALS
Locate this safety decal on your unit. The complete
unit illustration found in the “NOMENCLATURE OF
PARTS” section will help you locate them.
Make sure the decal is legible and that you
understand and follow the instructions on it. If a
decal cannot be read, a new one can be ordered
from your ECHO dealer.
Emergency stop
Choke control “Cold Start”
position (choke closed)
SYMBOL FORM
ATTENTION
Pour un travail en sécurité, respectez toutes
les règles de sécurité et les indications du
manuel d’utilisation. (Le manuel d’utilisation
est disponibile chez votre agent ECHO.) Tenez
fermement la tronçonneuse des deux mains.
Part Number 890324-39630
TO AVOID KICKBACK
1. Contact of the guide bar tip with any
object should be avoided.
2. Tip contact may cause the guide bar to
move suddenly upward and backward
which may cause serious injury.
3. Always use two hands when operating
the chain saw.
Part Number X505-000450
CAUTION/ATTENTION
Hearing protectors meeting the requirements
of CSA Standard Z94.2 should be worn.
Les protecteurs auditifs pouvant être porter
doivent recontrer les normes CSA Standard
Z94.2.
Part Number 890176-39431
POUR ÉVITER LES REBONDISSEMENTS
1. Éviter tout contact entre le nez du
guide-chaîne et un objet quelconque.
2. Tout contact du nez peut provoquer un
mouvement brusque vers le haut ou vers
le bas et entraîner de graves blessures.
3. Toujours employer lex deux mains
pour opérer la scie à chaîne.
Part Number X505-000460
CAUTION: For safe operation follow all
safety precautions and instructions in
Operator’s Manual. (Replacement manuals
are available from your ECHO dealer.)
Hold chain saw firmly with both hands.
Part Number X503-009740
CS-450P
REPLACEMENT BAR AND CHAIN
REMPLACEMENT DU GUIDE ET DE LA CHAÎNE
GUIDE BAR P/NO. CHAIN TYPE CKA
GUIDE PIÈCE NO. TYPE DE CHAÎNE
16” 16F0LD3366 OREGON 20LPX 66 47.2
18” 18F0LD3372 OREGON 20LPX 72 39.7
20” 20F0LD3378 OREGON 20LPX 78 41.6
CKA means Computed Kickback Angle.
CKA Signifie angle de rebondissement calculé.
Note; There may be other replacement
components for achieving kickback
p r o t e c t i o n . Fo r d e t a i l s , p l e a s e r e fe r
t o t h e c h a i n a n d b a r c o m b i n a t i o n
sheet shown in the operator’s manual.
REMARQUE; Il y peut y avoir d’autres
composantes de remplacement qui protègent
en cas de rebondissement. Pour plus de
détails, se référer à la feuille sur les
combinaisons de guide et de chaîne du
manuel de l’utilisateur.
Part Number X524-002280
