8
DEUTSCH

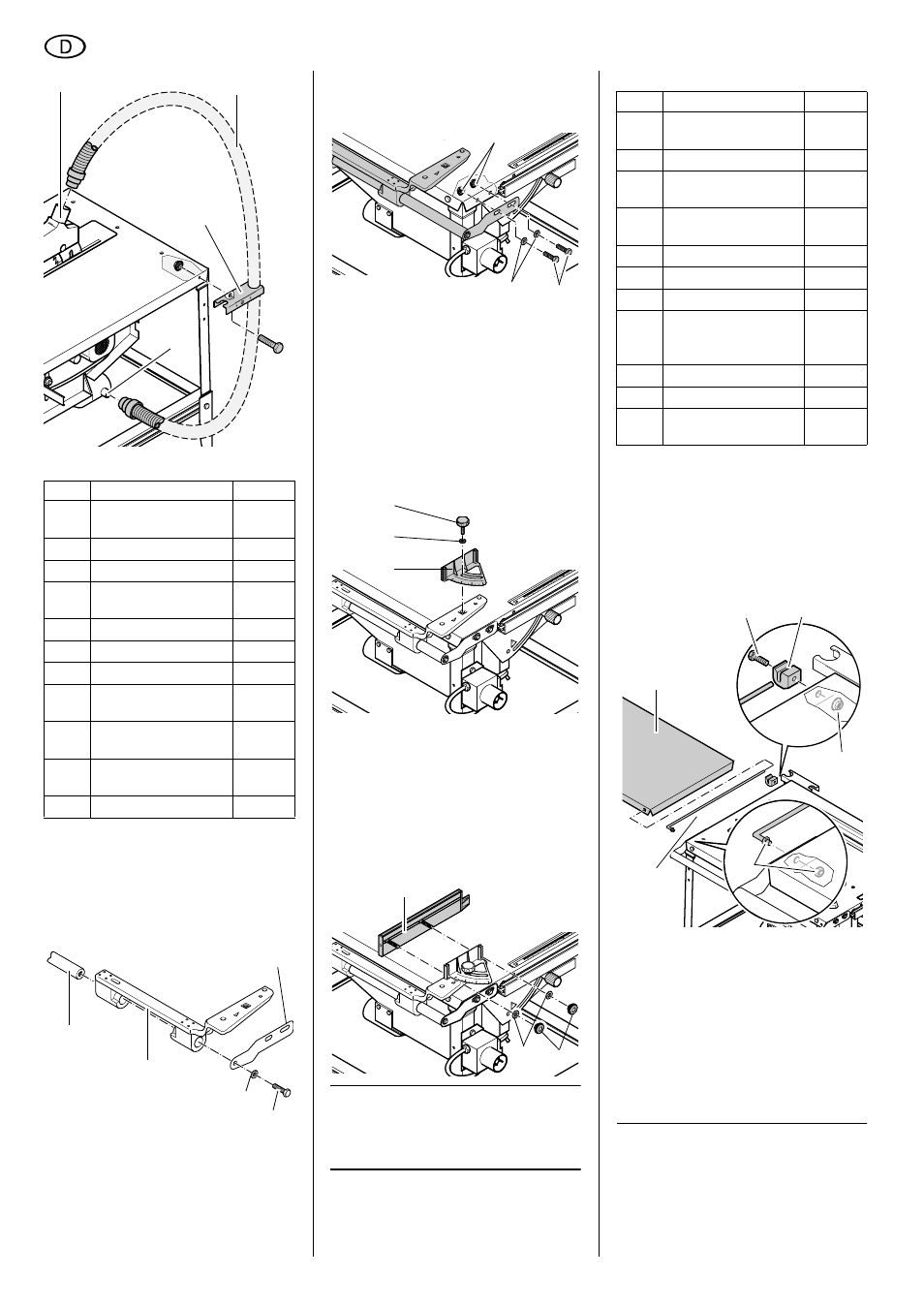

Queranschlag montieren
1. Anschlagträger-Unterteil (43) wie
abgebildet auf die Führungsstange
(44) schieben.
2. An beiden Enden der Führungs-
stange je ein Halteblech (45) mit
einer Sechskantschraube (46) und
Fächerscheibe (47) anschrauben.
3. Führungsstange mit Halteblechen
an der Vorderseite und Rückseite
des Tisches montieren:
−
Je zwei Sechskantschrauben
(46) mit Scheiben (48) von außen
durchstecken;
−
von innen Flanschmuttern (49)
aufschrauben – noch nicht ganz
festziehen.
4. Führungsstange so ausrichten, dass
die Führungsstange exakt parallel
zur Tischkante verläuft.
5. Verschraubungen der Haltebleche
und Führungsstange festziehen.
6. Anschlagträger-Unterteil nach oben
schwenken.
7. Anschlagträger-Oberteil (50) mit
Scheibe (48) und Sterngriffschraube
(51) montieren.
8. Kurzes Anschlagprofil (52) aufset-
zen und mit zwei Rändelmuttern
(53) und Scheiben (48) festschrau-
ben:
−
hohe Anlegekante des Anschlag-
profils zum Werkstück
−
die Kunststoffnase am Anschlag-
profil muss zum Sägeblatt zei-
gen.
3
Hinweis:
Wenn der Queranschlag nicht
benötigt wird, klappen Sie ihn nach
unten.
Tischverlängerung montieren
1. Führungsstange (54) wie abgebil-
det durch die Verlängerungsplatte
(55) schieben.
2. Eine flache Sechskantmutter (56)
auf die Führungsstange schrauben.
3. Verlängerungsplatte mit der Füh-
rungsstange links an der Rückseite
der großen Tischplatte ansetzen.
4. Eine weitere flache Sechskantmut-
ter (56) von innen auf die Führungs-
stange schrauben.
5. Sechskantschraube (57) von der
schmaleren Seite durch den Kunst-
stoffhalter (58) stecken und Kunst-
stoffhalter auf die Führungsstange
schieben.
6. Kunststoffhalter mit Flanschmutter
(59) am Sägetisch festschrauben.
3
Hinweis:
Die Oberfläche der Verlänge-
rungsplatte darf im ausgeklappten
Zustand nicht höher liegen, als die Ober-
fläche der Tischplatte. Sonst kann ein
Pos. Bezeichnung Anzahl
43 Anschlagträger-
Unterteil 1
44 Führungsstange 1
45 Halteblech 2
46 Sechskantschraube
M8 x 16 6
47 Fächerscheibe 8,4 2
48 Scheibe 8,4 7
49 Flanschmutter M8 4
50 Anschlagträger-
Oberteil 1
51 Sterngriffschraube
M8 x 23 1
52 Kurzes Anschlag-
profil 1
53 Rändelmutter M6 2
39 40
42
41
43
44
45
46
47
46
48
49
50
48
51
52
53 48
Pos. Bezeichnung Anzahl
54 Führungsstange,
lang 1
55 Verlängerungsplatte 1
56 Sechskantmutter,
flach M12 2
57 Sechskantschraube
M6 x 50 1
58 Kunststoffhalter 1
59 Flanschmutter M6 3
60 Stütze 2
61 Innensechskant-
Lagerschraube
M8 x 15 2
62 Scheibe 8,4 2
63 Sechskantmutter M8 2
64 Sechskantschraube
M6 x 16 2
54
55
56
57 58
59
