1. Antennes (A et B) - Les fixations d’antenne permettent une rotation complète pour un
positionnement optimal. En fonctionnement normal, les deux antennes doivent être
placées en position verticale. Les antennes peuvent être pliées contre l'appareil pour
faciliter le transport du CR77.
2. Contrôle du VOLUME - Ce bouton permet de régler le niveau du signal audio transmis par
les prises de sortie symétrique et asymétrique du panneau arrière. Le niveau de référence
est obtenu lorsque le bouton est tourné à fond dans le sens des aiguilles d'une montre
(jusqu'au niveau « 10 »).
3. AUDIOMÈTRE - Cet écran indique la force du signal audio entrant. Lorsque le segment
« 0 » est allumé, le signal entrant est optimisé avec un gain unitaire ; lorsque le segment
« +6 » est allumé, le signal est en surcharge. Lorsque seul le segment « -20 » le plus à
gauche est allumé, le signal entrant ne représente que 10 % de l'intensité optimale. Si
aucun segment n'est allumé, le signal reçu est faible ou nul.
4. Contrôle de l'accord silencieux - Ce contrôle détermine la plage maximale du CR77 avant
la perte du signal audio. Bien qu’il puisse être ajusté à l’aide du tournevis en plastique
fourni, il convient normalement de le laisser à son réglage d’usine.
5. Voyants d'antenne ANT. A/B - Lorsque le signal est reçu, l'un de ces voyants s'allume en
vert pour indiquer si l'antenne « A » (gauche) ou « B » (droite) est actuellement utilisée.
6. RF METER (Radio Fréquence) - Cet affichage indique la force du signal radio entrant.
Lorsque le segment « 100 % » est allumé, le signal RF entrant est entièrement modulé
et à la force optimale. Lorsque seul le deuxième segment «10%» le plus à gauche est
allumé, le signal entrant ne représente que 10% de la force optimale. Si aucun segment
n'est allumé, le signal reçu est faible ou nul.
7. Bouton d'alimentation - Utilisez-le pour mettre le CR77 sous et hors tension. Lorsque le
récepteur est sous tension, le voyant d'alimentation interne est allumé.

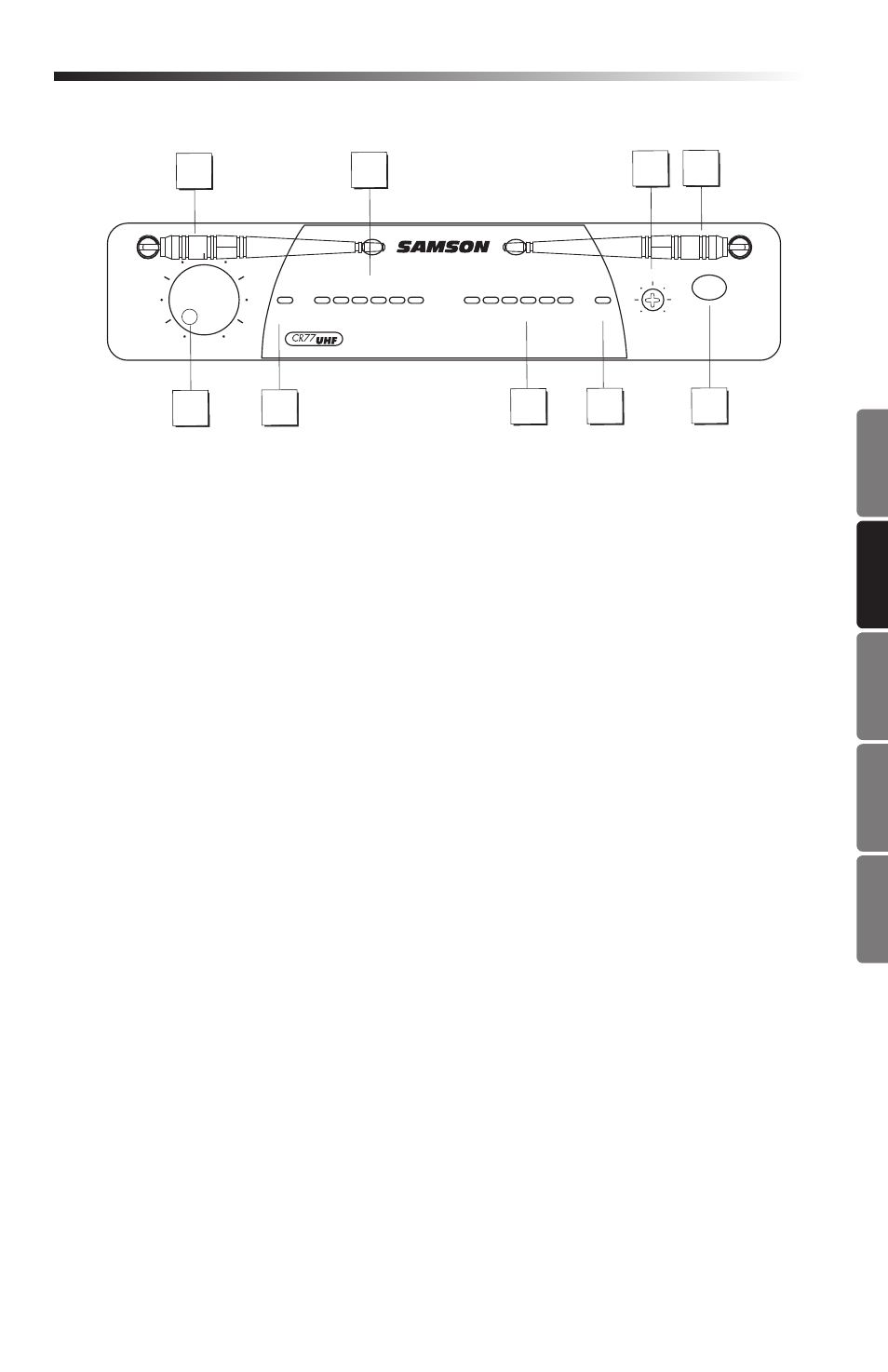

Visite guidée - Récepteur CR77 / Panneau avant
ANT. A
ANT. B
VOLUME
POWER
RF METER
AUDIO METER dB
0
10
25
50
75 100
0
+3
+6
-5
-10
-20
ANT. A
ANT. B
SQUELCH
MIN
CR77 UHF TRUE DIVERSITY RECEIVER
MAX
1
2
3
4
5
5
1
7
6
