14
15
8
9
13
12
11
10 10
1
2
7
6
5
4
3
8
9
12
11
1
2
7
6
5
4
3

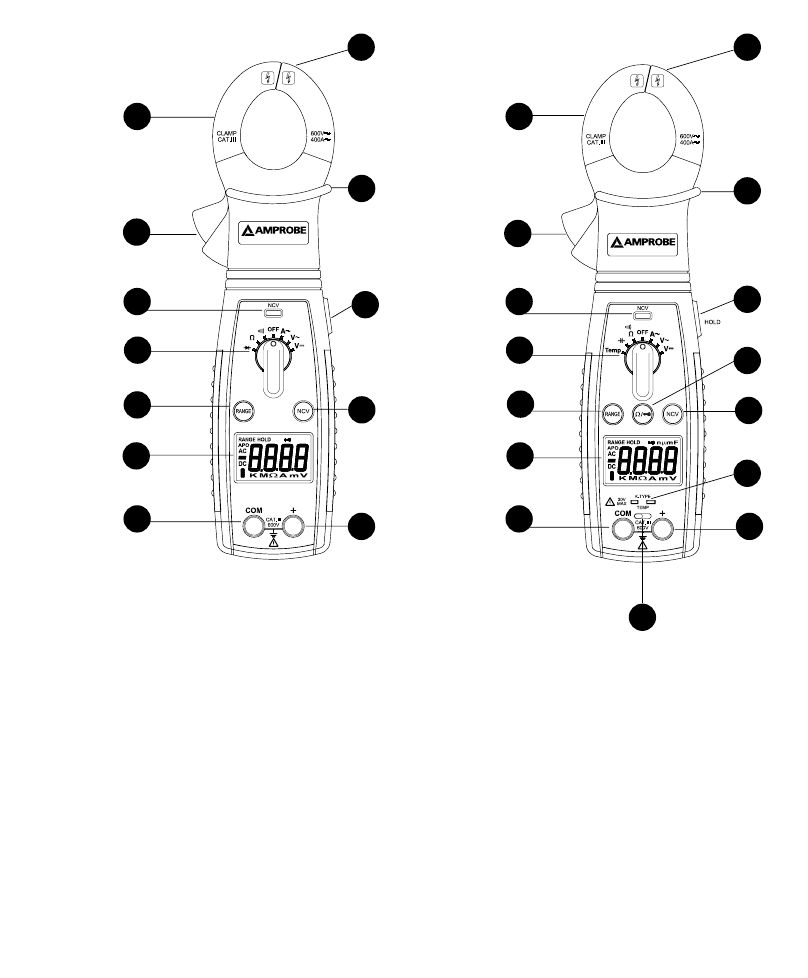

ACD-21SWC
ACD-20SW
1. Mâchoire de mesure du courant
2. Levier d’ouverture de mâchoire
3. Témoin à diode NCV
4. Sélecteur rotatif de fonctions
5. Bouton-poussoir sélecteur de gamme
6. Écran LCD, 3 ¾ chiffres et 3999 points
7. Jack d’entrée commune (terre de
référence) pour toutes les fonctions
SAUF fonction de serrage intensité
A c.a.
8. Jack d’entrée pour toutes les
fonctions SAUF fonction de serrage
intensité A c.a.
9. Bouton-poussoir NCV
10. Capteur NCV
11. Collerette de protection des
doigts/de la main pour indiquer
les limites de l’accès sans risque de
l’appareil pendant la mesure
12. Bouton-poussoir de maintien
13. Bouton-poussoir Ohm/Continuité
14. Jacks d’entrée pour la mesure de
la température
15. Molette de température
