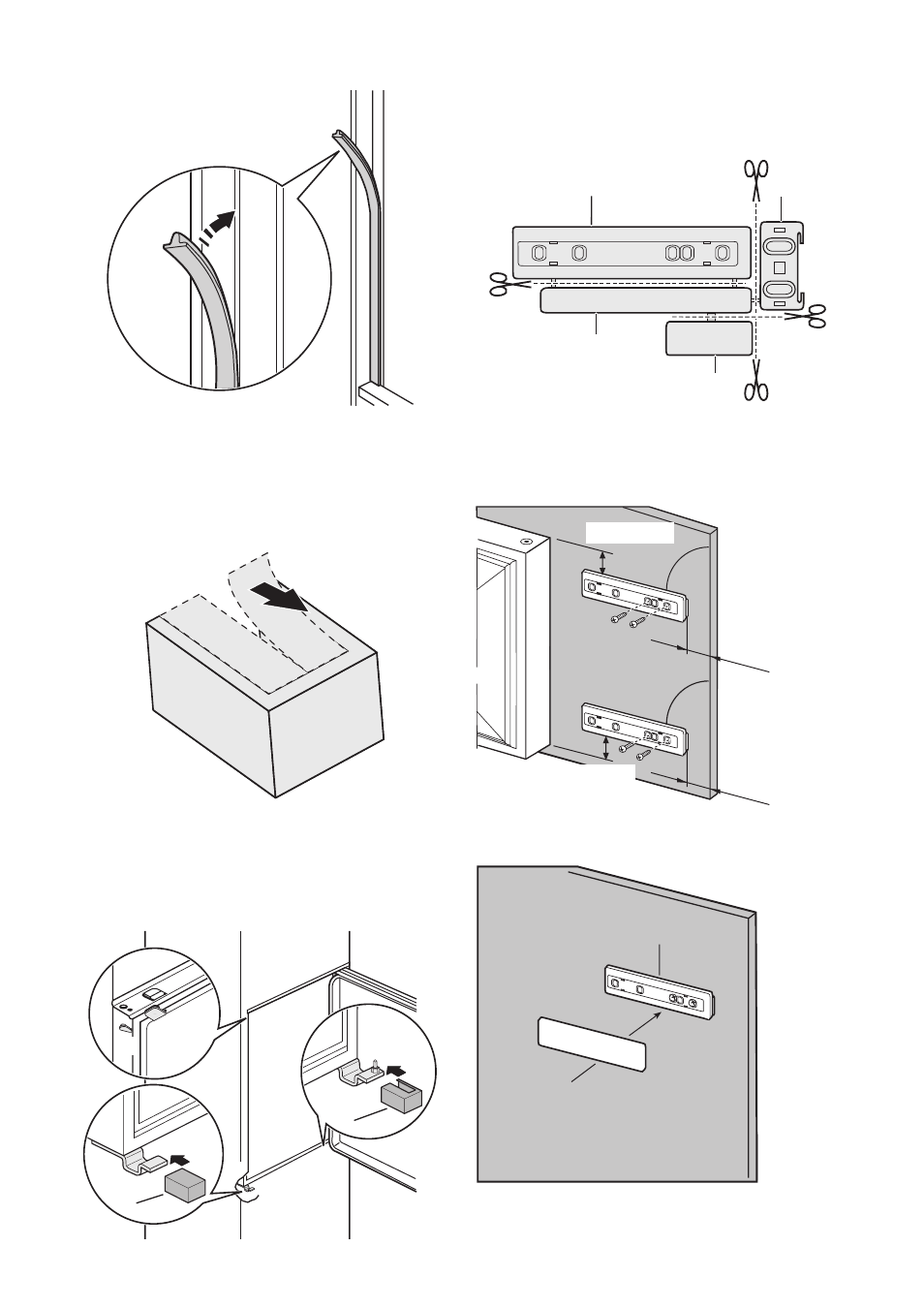

5. Retire a peça correcta da tampa da do-
bradiça (E). Certifique-se de que retira a
peça DX, no caso da dobradiça direita,
SX no caso contrário.
6. Engate as tampas (C, D) nas cavilhas e
nos orifícios da dobradiça.
Engate as tampas da dobradiça (E) na
dobradiça.
E
E
D
C
7. Desligue as peças (Ha), (Hb), (Hc) e (Hd).
Ha Hb
Hc
Hd
8. Instale a peça (Ha) no lado interior da
mobília de cozinha.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Empurre a peça (Hc) na peça (Ha).
Ha
Hc
10. Abra a porta do aparelho e a porta da
mobília da cozinha a um ângulo de 90°.
