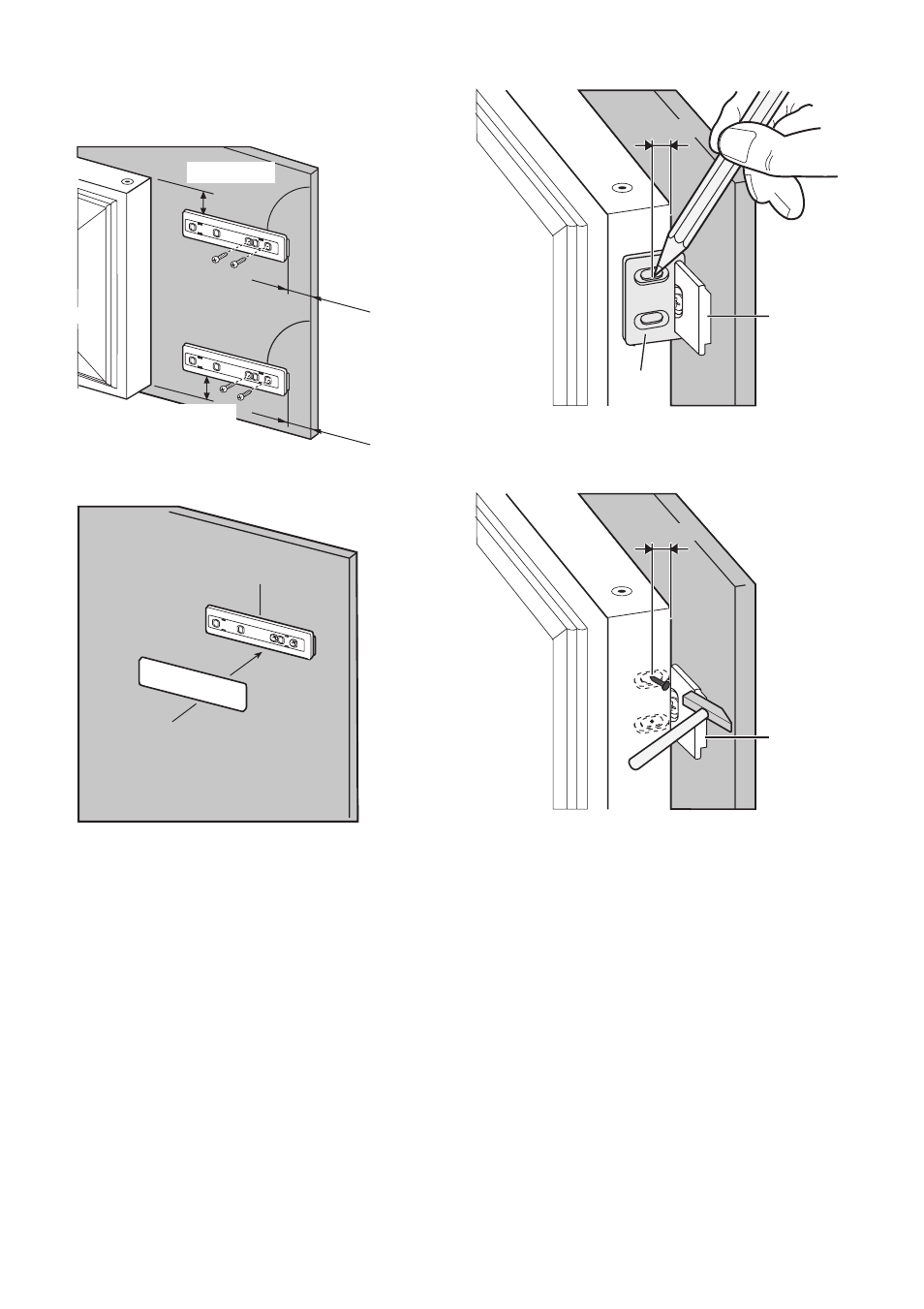

8. Monter del (Ha) på indersiden af køkke-
nelementet.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Tryk del (Hc) fast på del (Ha).
Ha
Hc
10. Sæt apparatets dør og skabslågen i en
vinkel på 90°.
Sæt den lille firkantede plade (Hb) i sty-
reskinnen (Ha).
Saml apparatets dør og skabslågen, og
mærk hullerne op.
Ha
Hb
8 mm
11. Fjern beslagene, og sæt mærke 8 mm
fra dørens yderkant, hvor skruen (K) skal
sidde.
Ha
K
8 mm
12. Sæt den firkantede plade tilbage på sty-
reskinnen, og skru den fast med de
medfølgende skruer.
Flugt skabslågen og apparatets dør ved
at stille på del (Hb).
