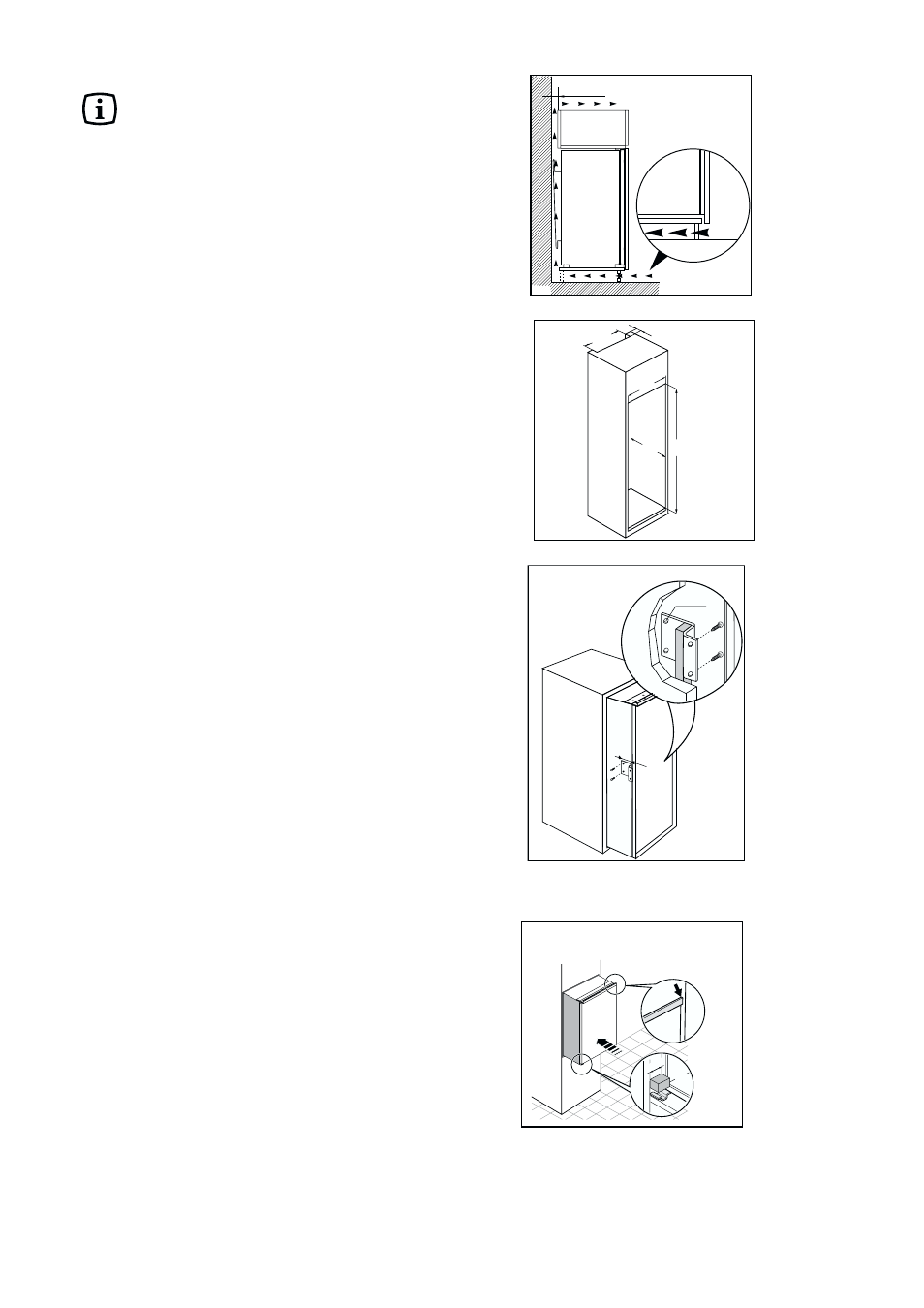

E’ necessário que o nicho estaja equipado
com uma conduta de ventilação que tentha as
seguintes dimensões:
profundidade 50 mm
largura 540 mm
Instruções para encastrar
Altura (1) 1780 mm
Profundidade (2) 550 mm
Largura (3) 560 mm
Por razões de segurança a ventilação deve ser
como indicado na respectiva figura.
Atenção: mantenha as aberturas para a
ventilação livres de qualquer obstrução.
PR01
540
50
3
2 1
50 mm
min.
200 cm 2
200 cm 2
min.
D567
13mm
D740
Ø 2,5 Furar o mível com uma furadeira com broca Ø 2,5
(penetração máxima 10 mm);
fixar o esquadro na aparelhagem.
1
2
44mm
E
Certifique-se de que é mantida uma distância de 44
mm na parte inferior, entre o móvel da cozinha e a
extremidade do aparelho.
A tampa da dobradiça inferior introduzida no saco
de acessórios é útil para garantir a posição exacta
do móvel da cozinha.
Certifique-se igualmente de que o aparelho não
atraca o cabo eléctrico.
