Clear ice maker wiring diagram, Lawrence, Control board – Electrolux E15IM60GS User Manual
Page 6: Embraco compressor

Publication No: 5995508685
E15IM60GP / E15IM60GS
03/08 6
WIRING DIAGRAM
WATER
PUMP
Lawrence
BIN
COND
12 6
FUSE

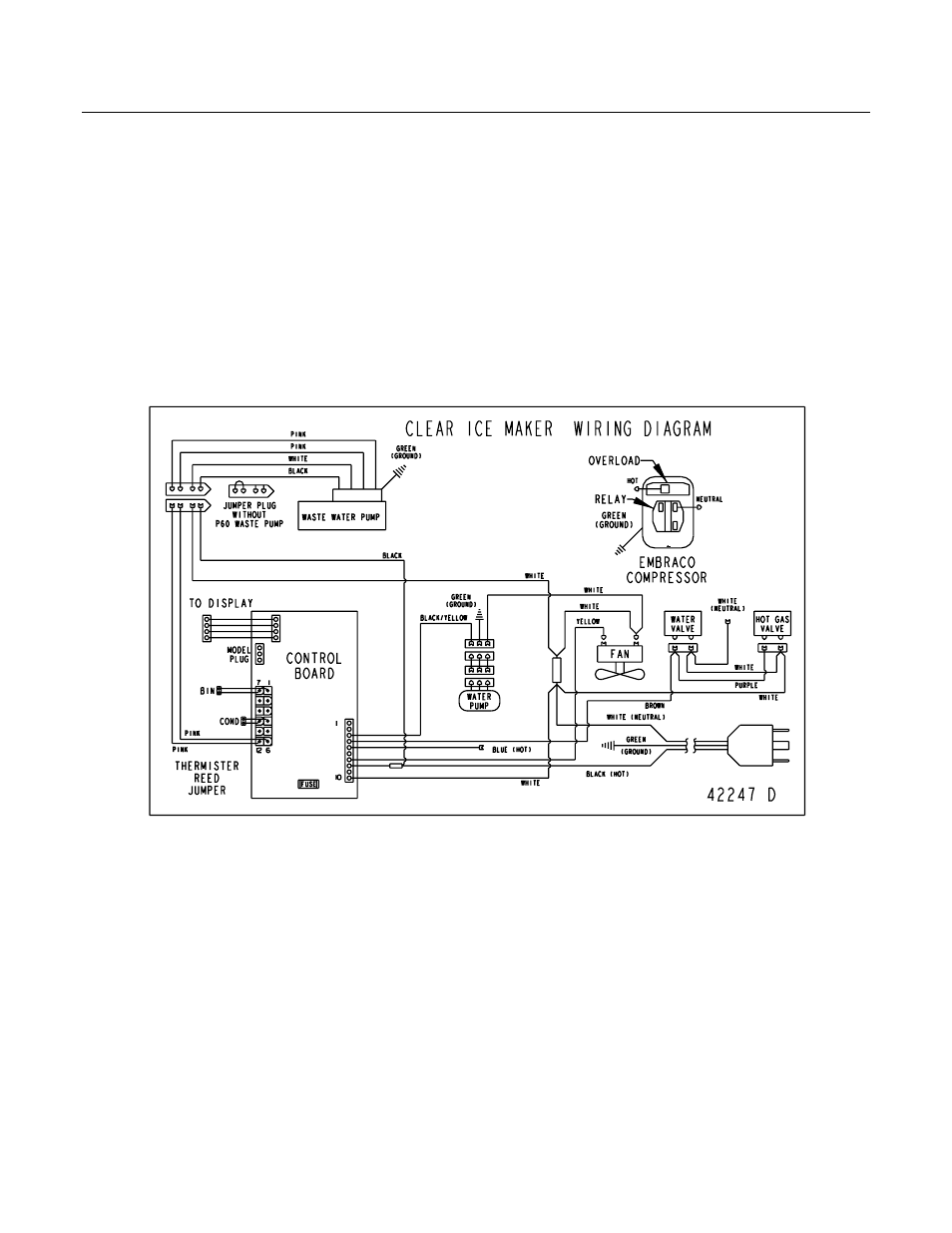

CLEAR ICE MAKER WIRING DIAGRAM
42247 D
GREEN
BLACK (HOT)
WHITE (NEUTRAL)
1
10
CONTROL
BOARD
MODEL
PLUG
7 1
THERMISTER
REED
JUMPER
(GROUND)
TO DISPLAY
WASTE WATER PUMP
JUMPER PLUG
WITHOUT
P60 WASTE PUMP
GREEN
(GROUND)
BLACK
WHITE
PINK
PINK
PINK
PINK
FAN
HOT GAS
VALVE
WATER
VALVE
GREEN
(GROUND)
WHITE
WHITE
WHITE
(NEUTRAL)
WHITE
WHITE
BLUE (HOT)
YELLOW
BLACK/YELLOW
PURPLE
BROWN
WHITE
WHITE
BLACK
OVERLOAD
NEUTRAL
HOT
RELAY
EMBRACO
COMPRESSOR
GREEN
(GROUND)
