Montage
Montage vorbereiten
Nehmen Sie sich ausreichend Zeit für den Zusammenbau des Grills. Schaffen Sie
sich eine ebene Arbeitsfläche von etwa ein bis zwei Quadratmetern. Entnehmen Sie
die Einzelteile der Verpackung und legen Sie die Teile in Griffnähe bereit.
Benötigtes Werkzeug
Kreuzschlitzschraubendreher
Maulschlüssel SW 5,5 mm, SW 8 mm
WARNUNG
►
Die Schraubenköpfe sollten zu Ihrer Sicherheit immer nach außen zeigen,
um Verletzungen zu vermeiden.

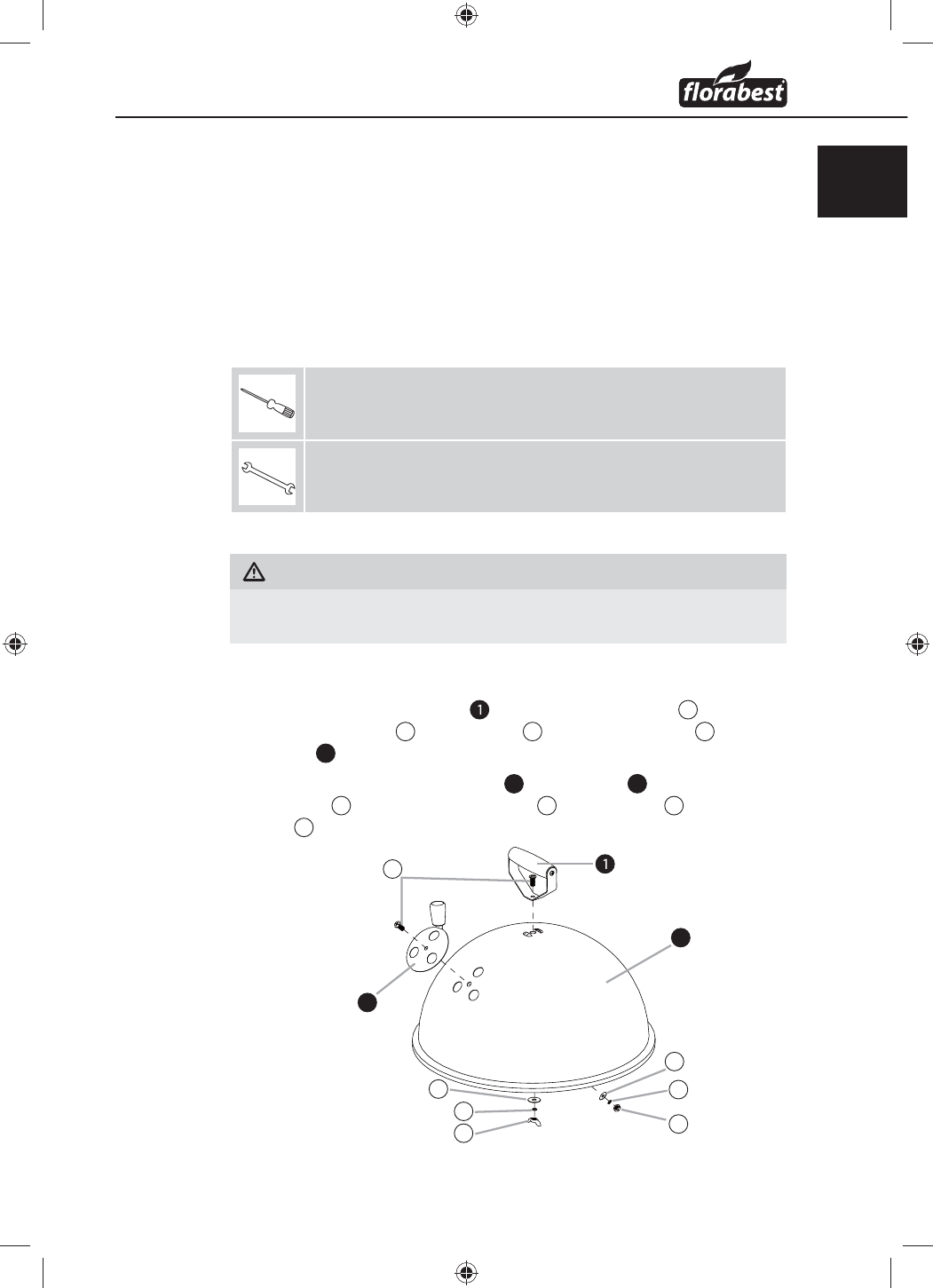

Schritt 1
♦
Schrauben Sie den Handgriff
mittels Schraube M5 x 10
C
, Unterleg-
scheiben Ø6 x 16
F
, Federring Ø5
H
und Flügelmutter M5
L
an die
Haube
3
.
♦
Befestigen Sie die Lüftungsscheibe
2
an der Haube
3
mittels Schraube
M5 x 10
C
, Unterlegscheibe Ø6 x 12
G
, Federring Ø5
H
und Mutter
M5
I
.
C
2
3
H
H
F
L
G
I
