5 FTKG 29 B1
ES
Montaje
Preparación del montaje
Dedique tiempo sufi ciente al montaje de la barbacoa. Prepare una superfi cie de
trabajo plana de aproximadamente uno o dos metros cuadrados. Extraiga las
piezas de la caja y deposítelas en un lugar donde sean fácilmente accesibles.
Herramientas necesarias
Destornillador de estrella
Llave española de 5,5 mm, de 8 mm
ADVERTENCIA
► En aras de su seguridad y a fi n de prevenir posibles daños, las cabezas
de los tornillos deben estar orientadas siempre hacia fuera.

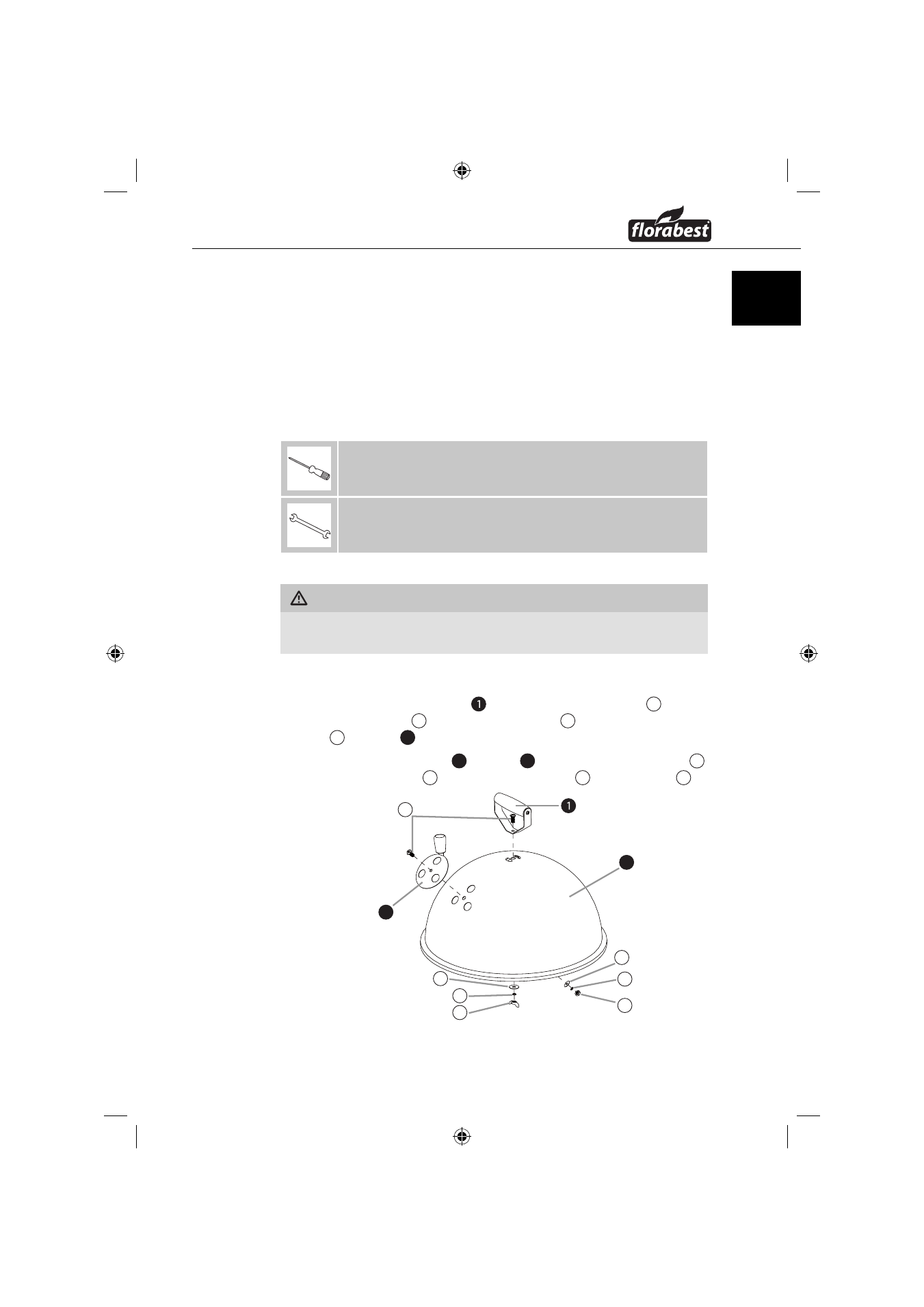

Paso 1
♦ Atornille el mango de sujeción mediante el tornillo M5 x 10 C , las
arandelas Ø6 x 16 F , la arandela elástica Ø5 H y la tuerca de mariposa
M5 L a la tapa 3 .
♦ Sujete el disco de aireación 2 a la tapa 3 mediante el tornillo M5 x 10 C ,
la arandela Ø6 x 12 G , la arandela elástica Ø5 H y la tuerca M5 I .
C
2
3
H
H
F
L
G
I
