41 FTKG 29 B1
NL
Montage
Montage voorbereiden
Neem voldoende tijd voor het monteren van de barbecue. Zorg voor een egaal
werkvlak van ongeveer ййn а twee vierkante meter. Haal de afzonderlijke delen
uit de verpakking en leg de delen binnen handbereik klaar.
Benodigd gereedschap
Kruiskopschroevendraaier
Steeksleutel SW 5,5 mm, SW 8 mm
WAARSCHUWING
► Voor uw veiligheid moeten de schroefkoppen altijd naar buiten wijzen, om
letsel te voorkomen.

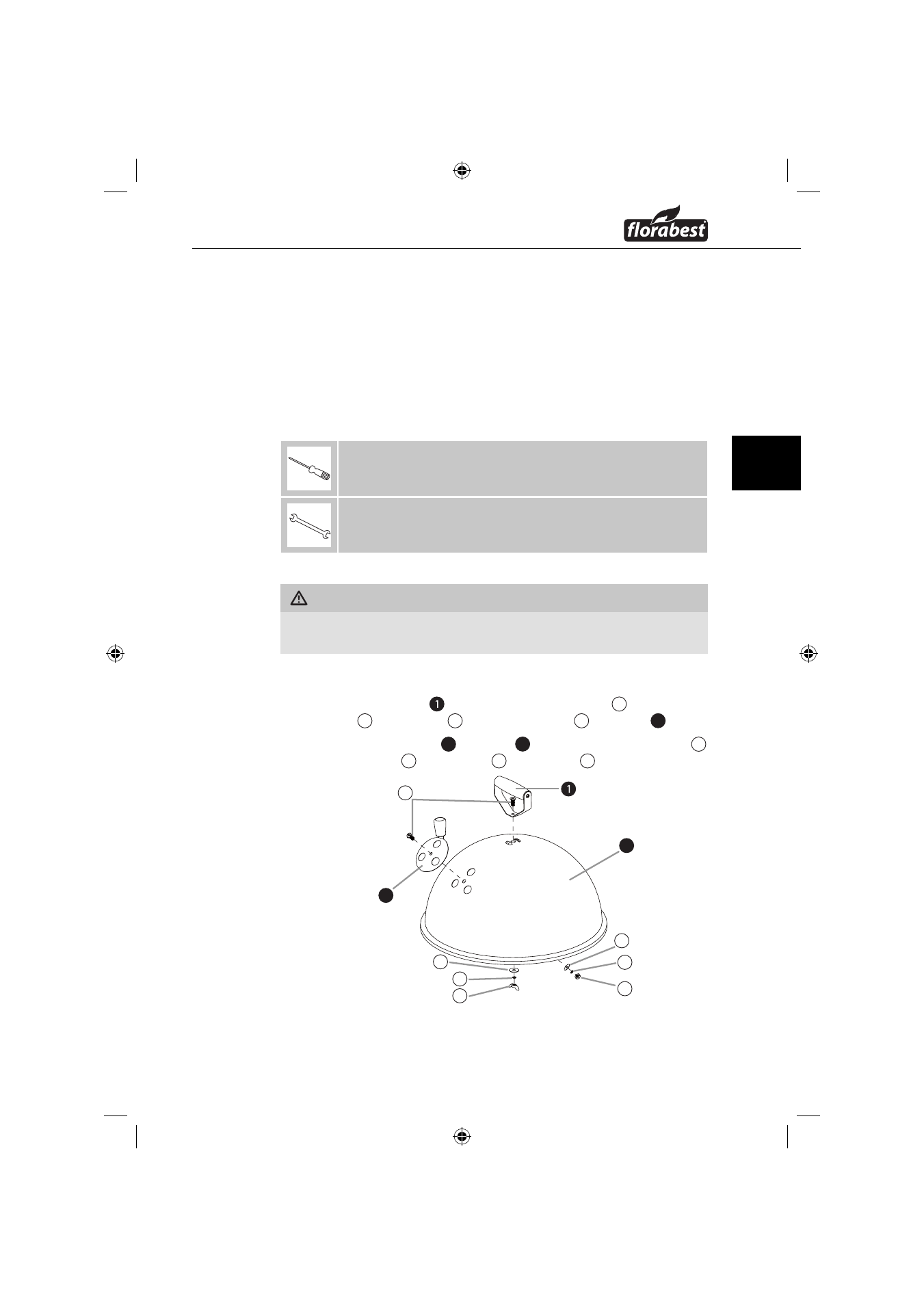

Stap 1
♦ Schroef de handgreep met behulp van bout M5 x 10 C , sluitringen
Ø6 x 16 F , veerring Ø5 H en vleugelmoer M5 L op de kap 3 .
♦ Bevestig de ventilatieschijf 2 op de kap 3 met behulp van bout M5 x 10 C ,
sluitring Ø6 x 12 G , veerring Ø5 H en moer M5 I .
C
2
3
H
H
F
L
G
I
