30
Összeszerelés
FRG 45 A1
HU

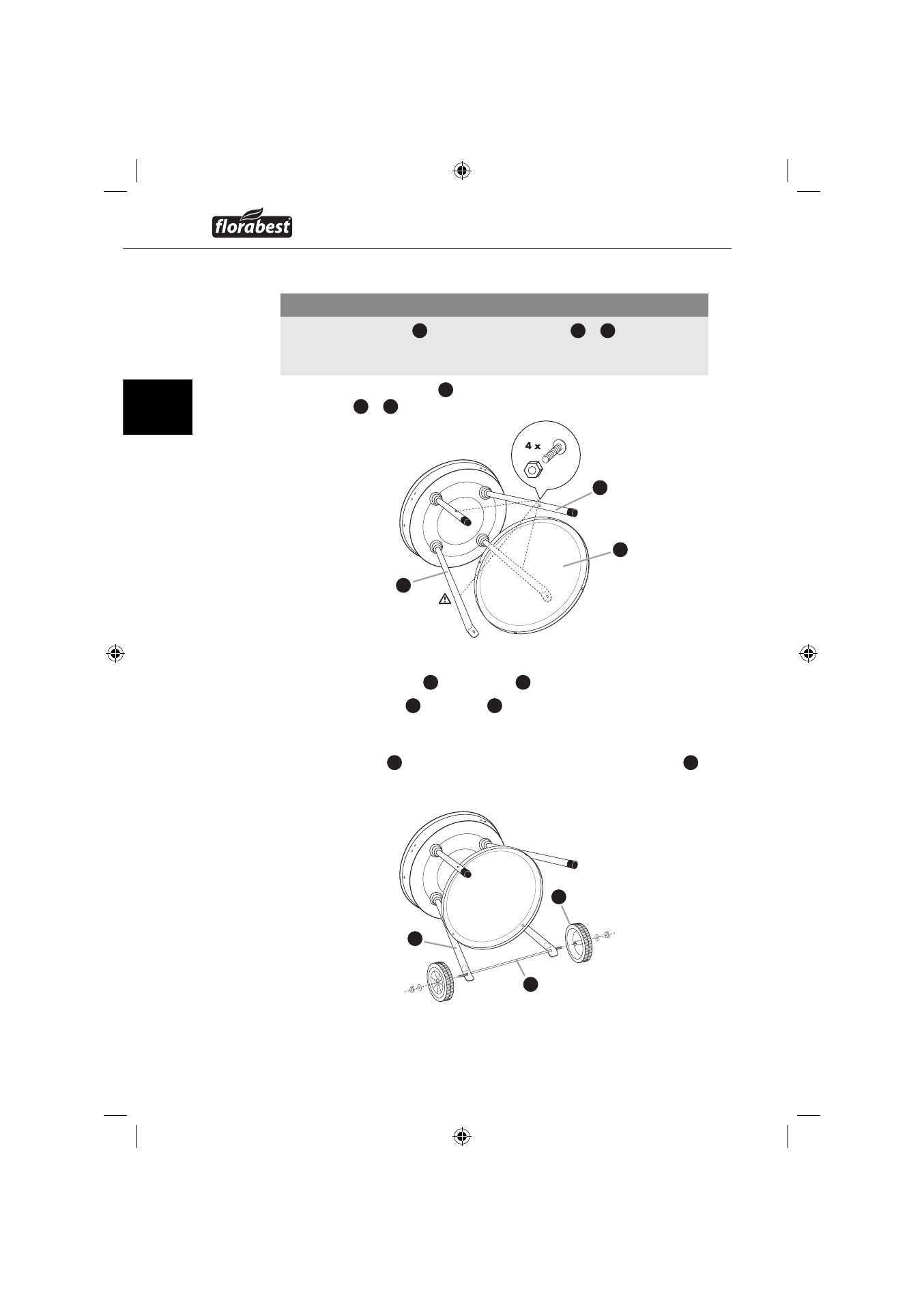

2. lépés:
FIGYELEM
A tárolófelület széle ► 6 felfele nézzen. A lábakat ( 5 + 9 ) úgy kell
elfordítani, hogy a furatok mélyedései kifele nézzenek, hogy a csavarfejek
elférjenek benne.
Szerelje a tárolófelületet ♦ 6 4 db M5 x 30 csavarral és M5 anyával a
4 lábra ( 5 + 9 ).
3. lépés:
Bújtassa át a tengelyt ♦ 8 a rövid lábak 9 alsó furatain.
Dugja a kerekeket ♦ 7 a tengelyre 8 és biztosítsa őket egy-egy Ø 8 csavar-
alátéttel és önbiztosító M8 anyacsavarral.
Húzza meg az anyacsavarokat egy 13 mm-as kulccsal. Szükség esetén fogja ♦
meg a tengelyt 8 egy fogóval. Tegyen egy rongyot a fogó és a tengely 8
közé, hogy védje a karcolástól.
6
5
9
8
7
9
