55
Montáž
FGW 84 A1
CZ

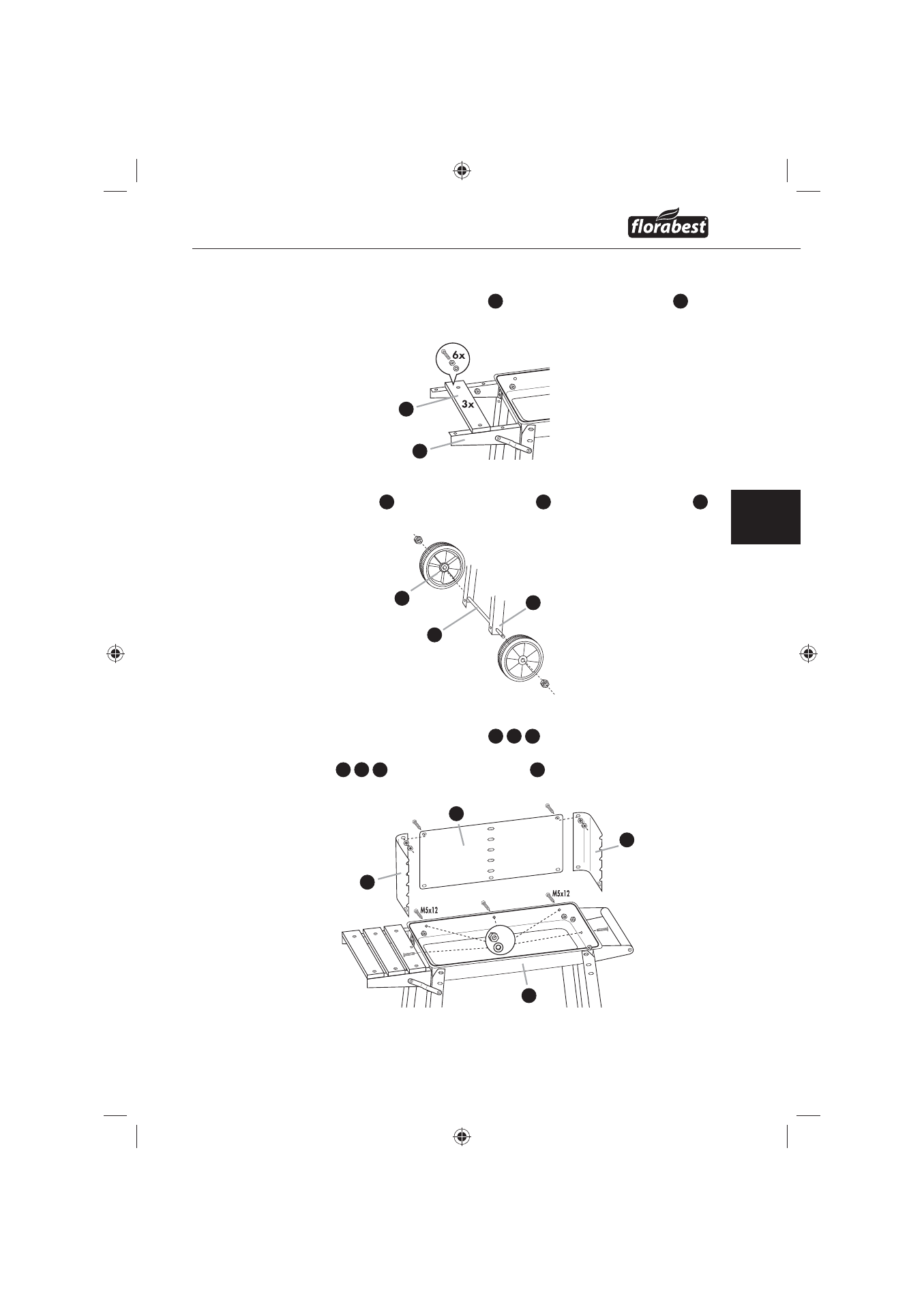

Krok 4
Namontujte tři odkládací prkénka ♦ 17 na držák odkládacího prkénka 15
pomocí podložek Ø5.4, M5x12 šroubů a matic M5.
Krok 5
Provlečte osu ♦ 13 spodními vývrty vzpěr kol 14 a zajistěte nasazená kola 12
samozajišťovacími maticemi M8.
Krok 6
Upevněte části zástěny proti větru ♦ 2 3 4 2 šrouby M5x10, podložkami
Ø5.4 a maticemi M5 (pouze nahoře). Poté sešroubujte části zástěny proti
větru
2 3 4 zevnitř na nádobě na uhlí 6 pomocí podložek Ø5.4,
2 M5x12 šroubů, 3 M5x10 šroubů a matic M5.
5x
17
15
12
13
14
2
3
4
6
