PIEZAS Y CARACTERÍSTICAS
Este manual abarca varios modelos distintos. La estufa que usted ha adquirido puede tener algunas o todas las piezas y caracteristicas
que se enumeran. Las ubicaciones y aspecto de las características que aquí se ilustran quizás no coincidan con su modelo.

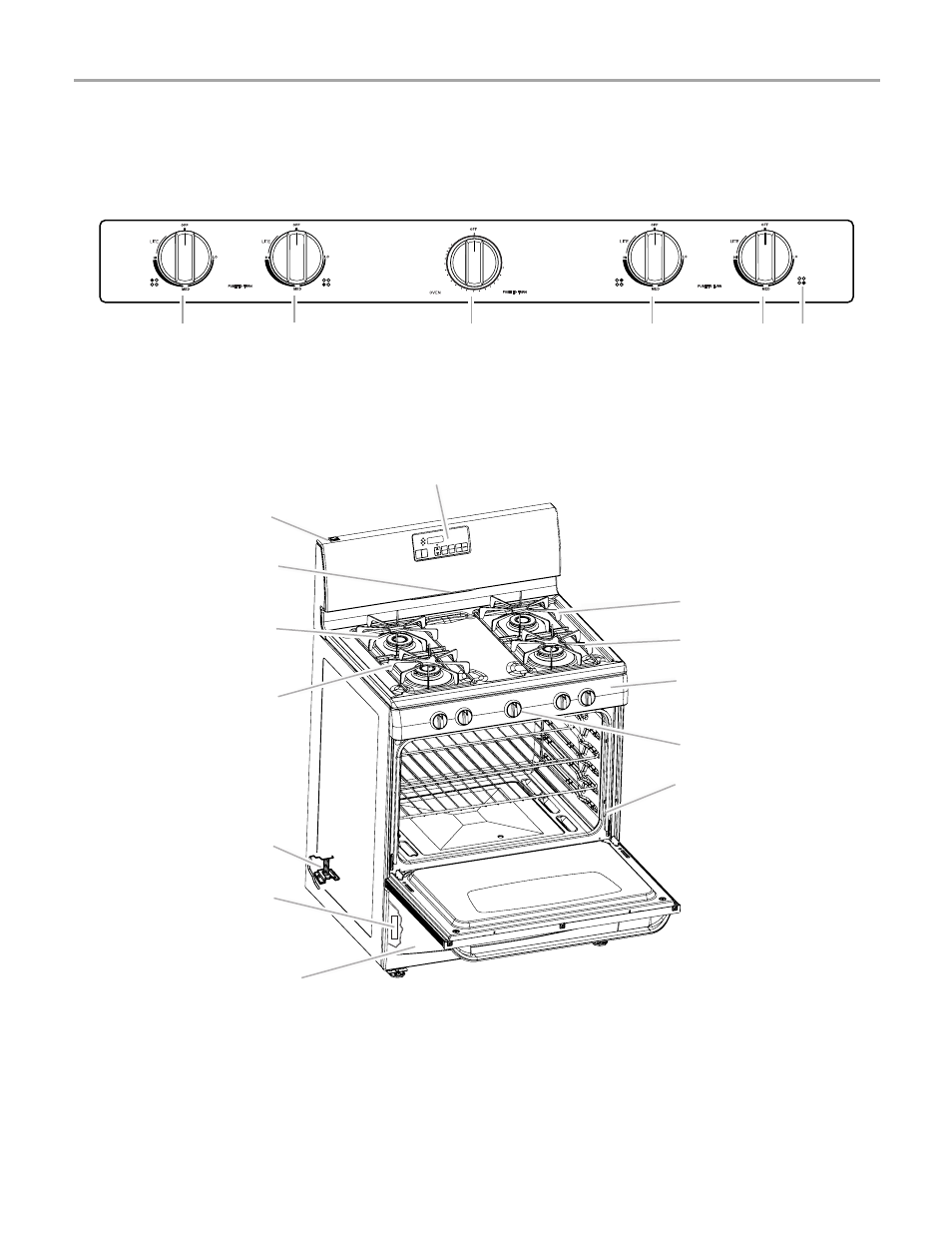

Panel de control de la superficie de cocción
Estufa
A. Control del quemador posterior izquierdo
B. Control del quemador delantero izquierdo C. Perilla de control de la temperatura del horno
D. Control del quemador posterior derecho
(en algunos modelos)
E. Control del quemador delantero derecho
F. Localizador del quemador de superficie
140
170
200
250
300
350
400 450
500
550
BROIL
A B C D E F
A. Control electrónico del horno
(en algunos modelos)
B. Interruptor manual de luz del horno
C. Ducto de escape del horno
D. Quemador de la superficie posterior
izquierdo y parrilla
E. Quemador de la superficie delantero
izquierdo y parrilla
F. Soporte anti-vuelco
G. Placa con el número de modelo y de serie
(detrás del lado izquierdo de la puerta del
asador)
H. Puerta del asador
I. Quemador de la superficie posterior
derecho y parrilla
J. Quemador de la superficie delantero
derecho y parrilla
K. Panel de control de la superficie de cocción
L. Perilla de control del horno
(en algunos modelos)
M. Junta de la puerta
J
B
C
D
E
F
I
K
A
G
H
L
M
