INSTRUCCIONES DE ACABADO

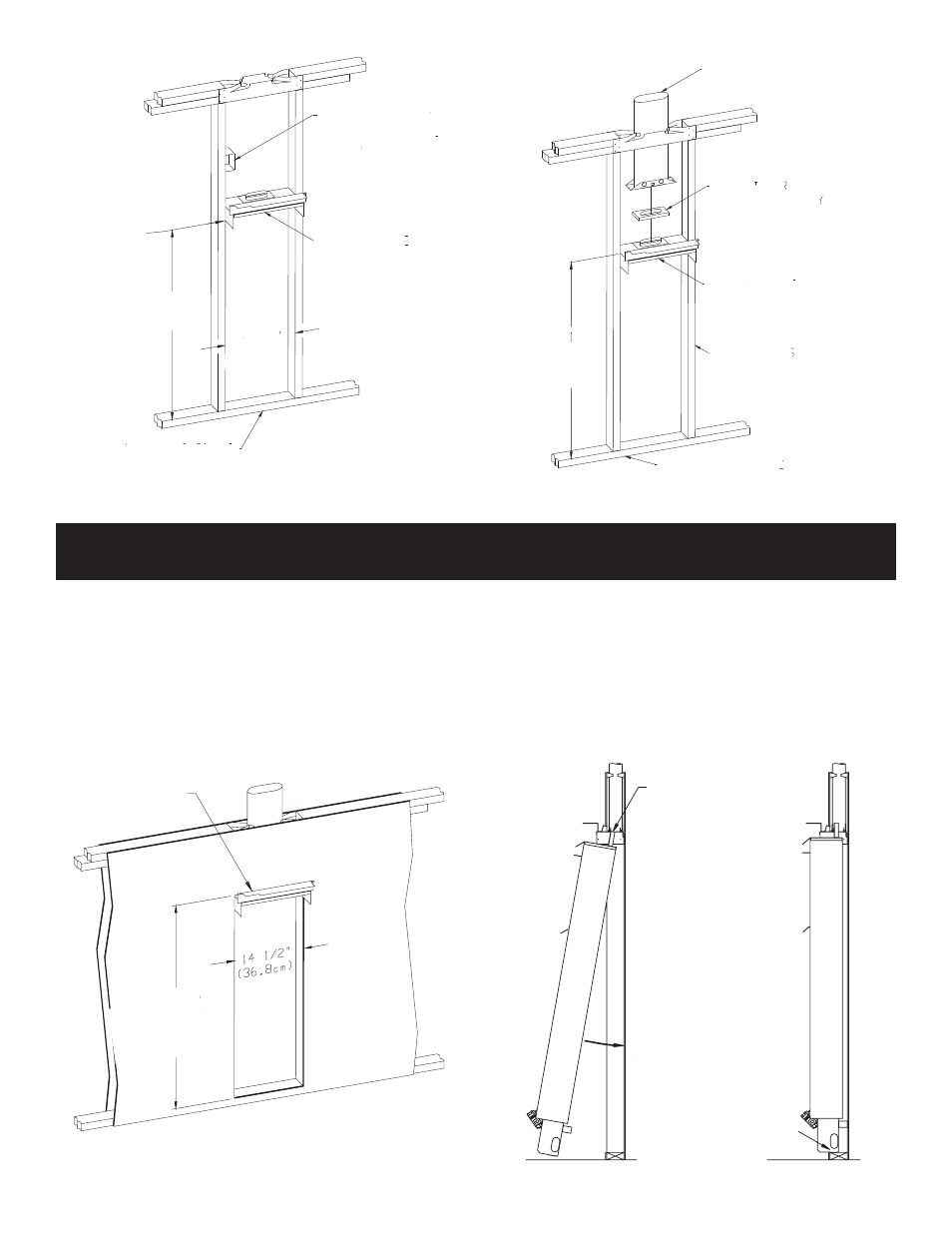

Figura 2 Figura 3
Enyesando (Figura 4)
En construcciones nuevas, use únicamente láminas de yeso sólido
(no perforado) alrededor del calentador y la tubería de ventilación
para que el exceso de yeso no se projecte en el espacio adentro de
la pared.
Use tiras de madera clavadas en el interior de los travesaños y
encima de la viga horizontal. Estas se tienen que quitar antes de la
instalación del calentador. Listone y enyese contra la projección
de arriba del cabecero.
Procure que el material de acabado no se proyecte adentro del
receso del calentador.
Figura 4
Instalando el Calentador (Figura 5)
Limpie todos los desechos de la cavidad en la pared y remueva
todo residuo de yeso y madera. Pare el calentador en el piso frente
a la abertura de la pared.
Encaje el humedero en la abertura rectangular de la placa cabezal
y levante el calentador con mucho cuidado (ver Figura 5). Oscile
la parte inferior del calentador hacia la abertura de la pared con las
patas traseras niveladas con la viga horizontal del piso. Asegure las
patas de apoyo del calentador a la plancha del piso.
Figura 5
ENSAMBLAJE DEL
CABECERO
ABERTURA
DE
LA PARED 66 1/8”
(168 cm)
INCLINE EL CALENTADOR
Y ENCAJE EL HUMEDERO
EN LA ABERTURA RES-
TANGULAR DE LA PLACA
CABEZAL
LEVANTE EL CALENTA-
DOR Y OSCILE LA PARTE
INFERIOR DE LA UNIDAD
HACIA LA ABERTURA DE LA
PARED.
ASEGURE LAS PATAS DE
APOYO A LA PLANCHA
DEL PISO (VIGA HORI-
ZONTAL).
SALIDA 115V CONJUNTO
VENTILADOR (CABLEAJE)
BASE DEL
CABECERO
FONDO DEL
REBORDE
62 1/4”
(1581 mm)
14 ½”
(368 mm)
VIGA HORIZONTAL 2’X4”
(51mm x 102 mm)
TUBO DE VENTILACION (TIPO B)
CON ADAPTADOR BW
EMPAQUE PARA ENSAMBLAJE
DEL CABECERO
BASE DEL CABECERO
VIGA HORIZONTAL 2”x4”
(51 mm x 102 mm) ABERTURA
DE PARED DE
66 1/8” (1679mm)
VIGA HORIZONTAL 2”X4”
(51mm x 102mm)
