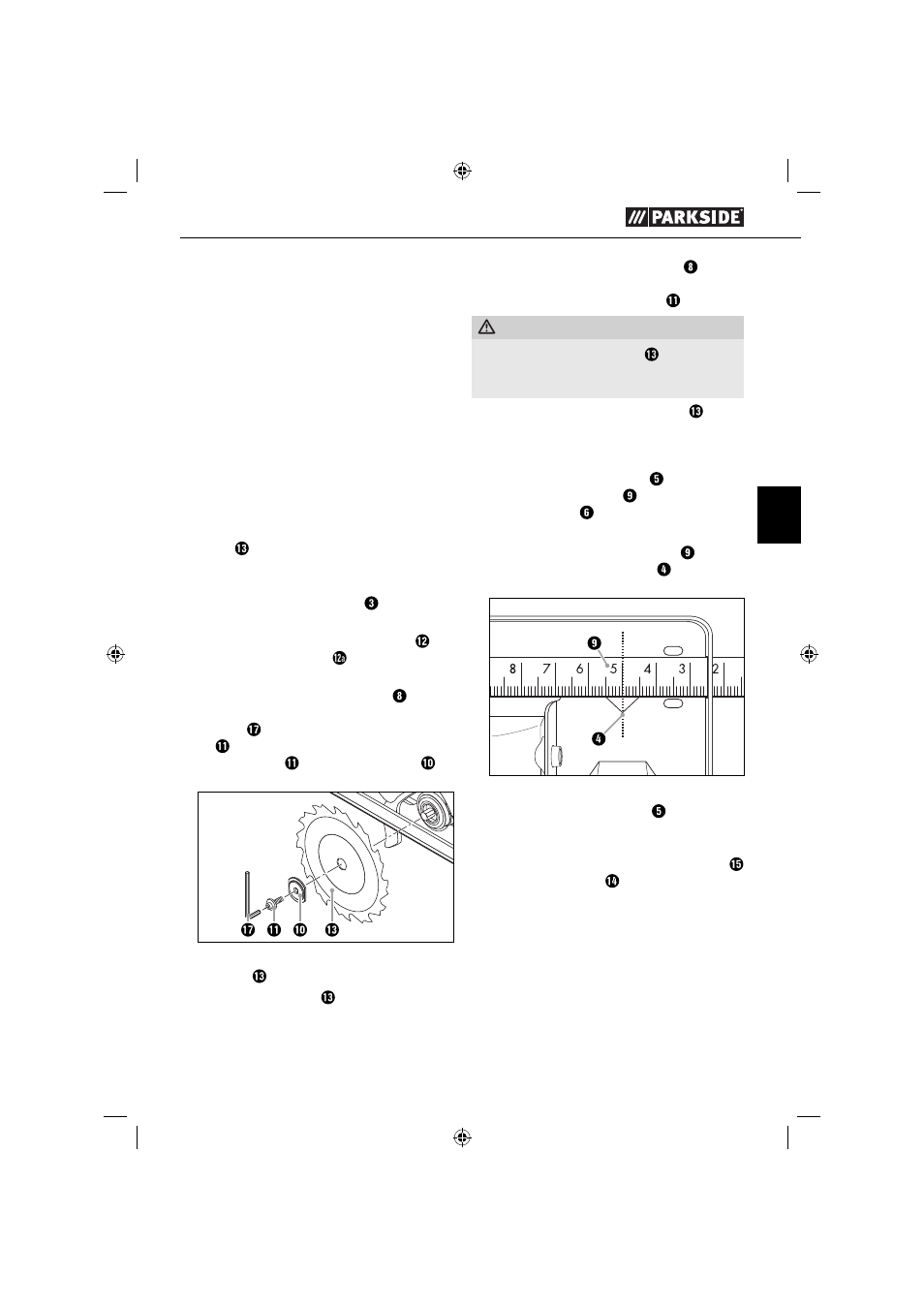

Page 58

PHKSU 710 A1

■

Verwenden Sie nur empfohlene Sägeblätter.

■

Tragen Sie immer einen Gehörschutz.

■

Vermeiden Sie ein Überhitzen der Sägezahn-
spitzen.

■

Vermeiden Sie beim Sägen von Kunststoﬀ ein
Schmelzen des Kunststoﬀ s.

Originalzubehör / -zusatzgeräte

■

Benutzen Sie nur Zubehör und Zusatzgeräte,
die in der Bedienungsanleitung angegeben
sind bzw. deren Aufnahme mit dem Gerät
kompatibel ist.

Inbetriebnahme

Sägeblatt montieren / wechseln

Sägeblatt nur bei gezogenem Netzstecker
wechseln!

1. Setzen Sie die Schnitt-Tiefe (mittels Feststell-

schraube Schnitt-Tiefenvorwahl ) auf die
minimalste Position, 0 mm.

2. Schwenken Sie die untere Schutzhaube mit

Hilfe des Rückziehhebels zurück und stellen
Sie das Gerät ab.

3. Betätigen Sie die Spindelarretierung (bis sie

einrastet) und lösen Sie mit dem Innensechskant-
schlüssel die Spannschraube / Unterlegschei-
be . Nehmen Sie jetzt die Spannschraube /
Unterlegscheibe und den Spannﬂ ansch ab
(siehe auch Abb. A).

Abb. A: Sägeblatt wechseln

4. Sägeblatt abnehmen.

5. Einbau des Sägeblattes entsprechend in umge-

kehrter Reihenfolge wie beschrieben vornehmen.

6. Betätigen Sie die Spindelarretierung (bis sie

einrastet) und ziehen Sie mit dem Innensechs-
kantschlüssel die Spannschraube fest.

WARNUNG!

►

Der Pfeil auf dem Sägeblatt muss mit dem
Drehrichtungspfeil (Laufrichtung, am Gerät
markiert) übereinstimmen.

■

Stellen Sie sicher, dass das Sägeblatt für die
Drehzahl des Werkzeuges geeignet ist.

Parallelanschlag montieren / einstellen

♦

Lösen Sie die Flügelschraube und setzen
Sie den Parallelanschlag in die Parallelan-
schlagaufnahme ein.

♦

Stellen Sie die gewünschte Schnittbreite mit Hilfe
der Skala auf dem Parallelanschlag und der
Aussparung in der Grundplatte ein (siehe
auch Abb. B).

Abb. B: Schnittbreite 5 cm

♦

Ziehen Sie die Flügelschraube wieder fest.

Spanabsaugung anschließen

♦

Stecken Sie den Adapter zur Staubabsaugung
auf den Spanauswurf und drehen Sie ihn im
Uhrzeigersinn, um ihn zu befestigen.

♦

Schließen Sie eine zugelassene Staub- und
Spanabsaugung an.
