zakładach rzemieślniczych, przemysłowych lub
do podobnych działalności.

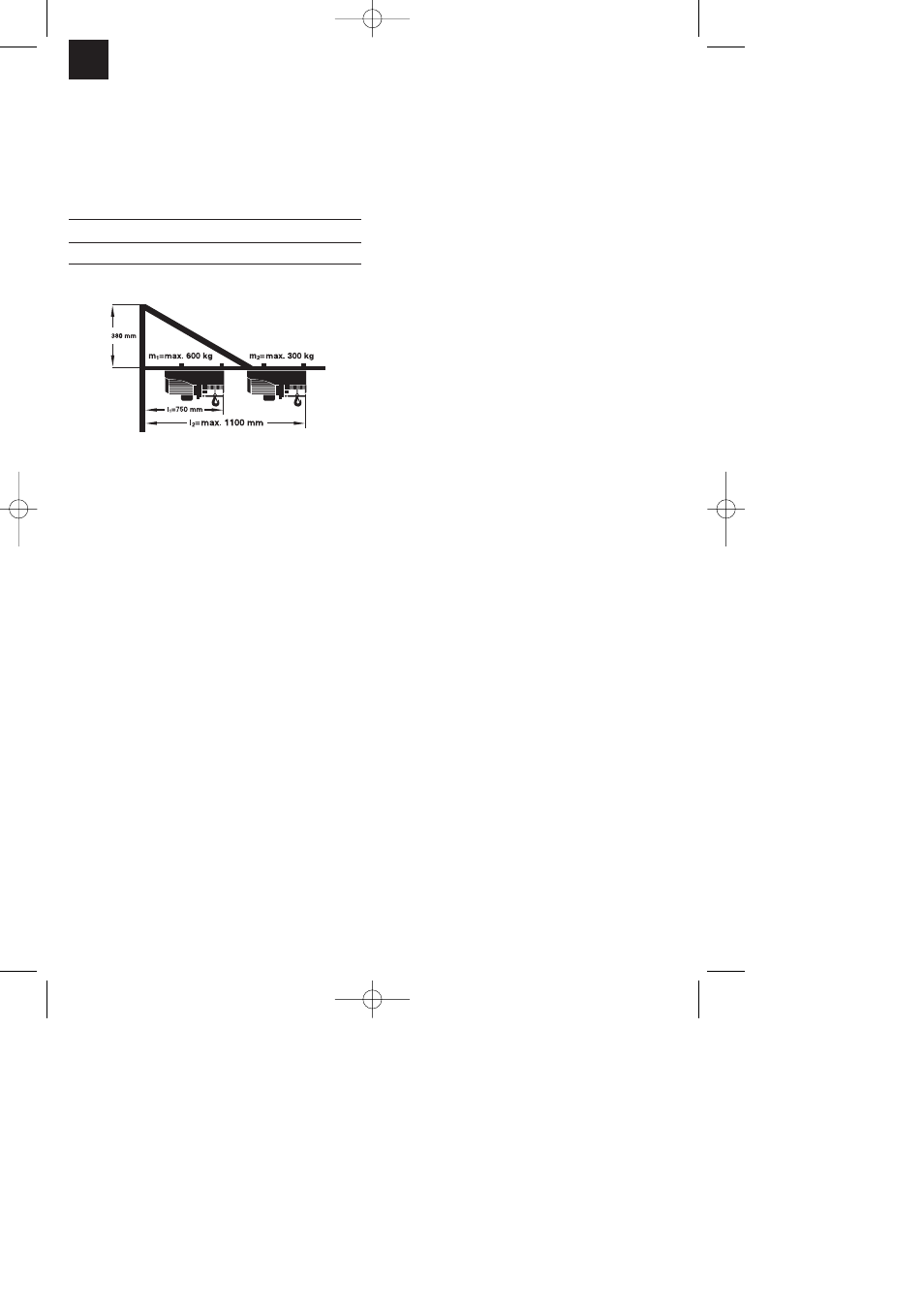

5. Dane techniczne
Wysunięcie: Max. ciężar:
l
1
= 750 mm m
1
= 600 kg
l
2
= 1100 mm m
2
= 300 kg
Zakres przechyłu: max. 180°
6. Przed uruchomieniem
Ramię wyciągarki służy do mocowania
wyciągarki.
Do zamocowania ramienia potrzebny jest
okrągły stalowy pręt o średnicy 48 mm,
grubość ścianki nie może być mniejsza niż
3 mm. Uważać na to, aby zakotwiczenie
tego pręta wytrzymywało występujące siły.
Poradzić się autoryzowanego doradcy.
Stalowa sztanga nie wchodzi w skład
kompletu.
7. Montaż
Przy pomocy obejmy mocującej (2),
podkładek (11), podkładek sprężystych (10)
oraz dwóch nakrętek sześciokątnych (9)
zamocować na stalowej sztandze pierścień
rurowy (1) (z dużym bolcem zawisu (A)).
Przed dokręceniem śrub przesunąć
pierścienie rurowe (1) na wybraną
wysokość pracy ramienia uchylnego (rys. 3-
5)
Nasmarować bolec zawiasu (A) smarem.
Zawiesić wysięgnik czworokątny (5) na
bolec zawiasu (A) i wsunąć zawleczkę (8)
przez otwór w bolcu zawiasu (A) (rys. 6-7).
Następnie odgiąć od siebie ramiona
zawleczki (8) w taki sposób, aby nie mogła
wysunąć się z otworu. (rys. 8)
W ten sam sposób jak w przypadku
pierścienia rurowego (1) zamocować na
stalowej sztandze powyżej wysięgnika
czworokątnego pierścień rurowy (3) (z
małym bolcem zawiasu (B)). Ustawić przy
tym wysokość górnego pierścienia
rurowego (3) w taki sposób, aby odległość
H między obydwoma pierścieniami (1/3)
wynosiła dokładnie 380 mm.
Zawiesić ramię podporowe (4) dużym
otworem na bolcu zawiasu (B) pierścienia
rurowego (3). Wsunąć zawleczkę (7) w
otwór bolca zawiasu (B) i odgiąć od siebie
ramiona zawleczki (7) w taki sposób, aby
nie mogła wysunąć się z otworu (rys. 9-10).
Następnie dokręcić śruby pierścieni
rurowych. Moment dokręcania nakrętek (9)
powinien wynosić 45 Nm.
Wsunąć rurę przedłużającą (6) stroną bez
otworu w wysięgnik czworokątny (5) (rys.
11). Zwrócić przy tym uwagę na to, aby
otwór (C), tak jak na rys. 12, znajdował się
na zewnątrz.
Połączyć ramię podporowe (4) z
wysięgnikiem czworokątnym (5) i rurą
przedłużającą (6) wsadzając śrubę z łbem
sześciokątnym (17) w pokrywające się
otwory. Na śrubę (17) nałożyć podkładkę
(20) oraz podkładkę sprężystą (19) i
dokręcić za pomocą nakrętki sześciokątnej
(18) (rys. 12-14).
Aby zapobiec zsuwaniu się wciągarki
linowej, na końcu rury przedłużającej
montowana jest śruba (16). (rys. 15-17).
Przy występie 750 mm wyciągarki linowej
waga podnoszonego ciężaru nie może
przekraczać 600 kg (rys. 18).
Przy występie 1100 mm wyciągarki linowej
waga podnoszonego ciężaru nie może
przekraczać 300 kg (rys. 20).
Dla zapewnienia pewnego zamocowania
wciągarki linowej należy podczas montażu
wciągarki na rurze przedłużającej (6)
zamocować pod pałąkami zaciskowymi
podkładki (12) (rys. 19). Po zakończeniu
