5. Caratteristiche tecniche
Sbraccio I: carico max.:
l
1
= 750 mm m
1
= 600 kg
l
2
= 1100 mm m
2
= 300 kg
Area di rotazione: max. 180°
6. Prima della messa in esercizio
Il braccio orientabile serve ad alloggiare un
apparecchio di sollevamento a fune.
Per il fissaggio del braccio orientabile avete
bisogno di una barra d’acciaio tonda con un
diametro di Ø 48 mm, lo spessore della
parete non deve essere inferiore a 3 mm.
Fate attenzione che l’ancoraggio della
barra in acciaio resista alle forze che si
sviluppano. Rivolgetevi ad un ente
autorizzato per la consulenza. Questa
barra in acciaio non è compresa tra gli
elementi forniti.
7. Montaggio
Fissate la fascetta (1) (con perno di
cerniera grande (A)) ad una barra di
acciaio mediante la staffa per fascette (2),
le rosette (11), le rosette elastiche (10) e
due dadi a testa esagonale (9). Prima di
serrare le viti spostate le fascette (1)
all'altezza di lavoro desiderata del braccio
orientabile (Fig. 3-5).
Ingrassate il perno di cerniera (A) con
grasso lubrificante.
Agganciate quindi il braccio quadro (5) al
perno di cerniera (A) ed inserite la copiglia
(8) attraverso il foro nel perno di cerniera
(A) (Fig. 6-7).
Poi piegate le due estremità della copiglia
(8) divaricandole, in modo tale che la
copiglia (8) non possa uscire dal foro. (Fig.
8)
Ora fissate la fascetta (3) (con il perno
piccolo di cerniera (B)) alla barra di metallo
in modo analogo alla fascetta (1) al di
sopra del braccio quadro. Regolate quindi
l'altezza della fascetta superiore (3) in
modo tale che la distanza H fra le due
fascette (1/3) sia esattamente di 380 mm.
Agganciate ora il braccio di sostegno (4)
con il foro più grande al perno di cerniera
(B) della fascetta (3). Inserite la copiglia (7)
nel foro del perno di cerniera (B) e piegate
le due estremità della copiglia (7)
divaricandole, in modo che la copiglia (7)
non possa uscire dal foro (Fig. 9-10).
Serrate ora le viti delle fascette. Il momento
torcente per avvitare i dadi (9) deve essere
di 45 Nm.
Spingete il tubo di prolunga (6) con il lato
senza foro nel braccio quadro (5) (Fig. 11).
Fate attenzione che il foro (C) sia
all'esterno, come nella Fig. 12.
Collegate il braccio di sostegno (4) con il
braccio quadro (5) ed il tubo di prolunga (6)
inserendo la vite a testa esagonale (17)
attraverso i fori sovrapposti, spingendo una
rosetta (20) e la rosetta elastica (19) sopra
la vite (17) e serrandola con un dado a
testa esagonale (18) (Fig. 12-14).
Alla fine del tubo di prolunga viene montata
una vite (16) per evitare che il paranco
elettrico scivoli fuori. (Fig. 15-17).

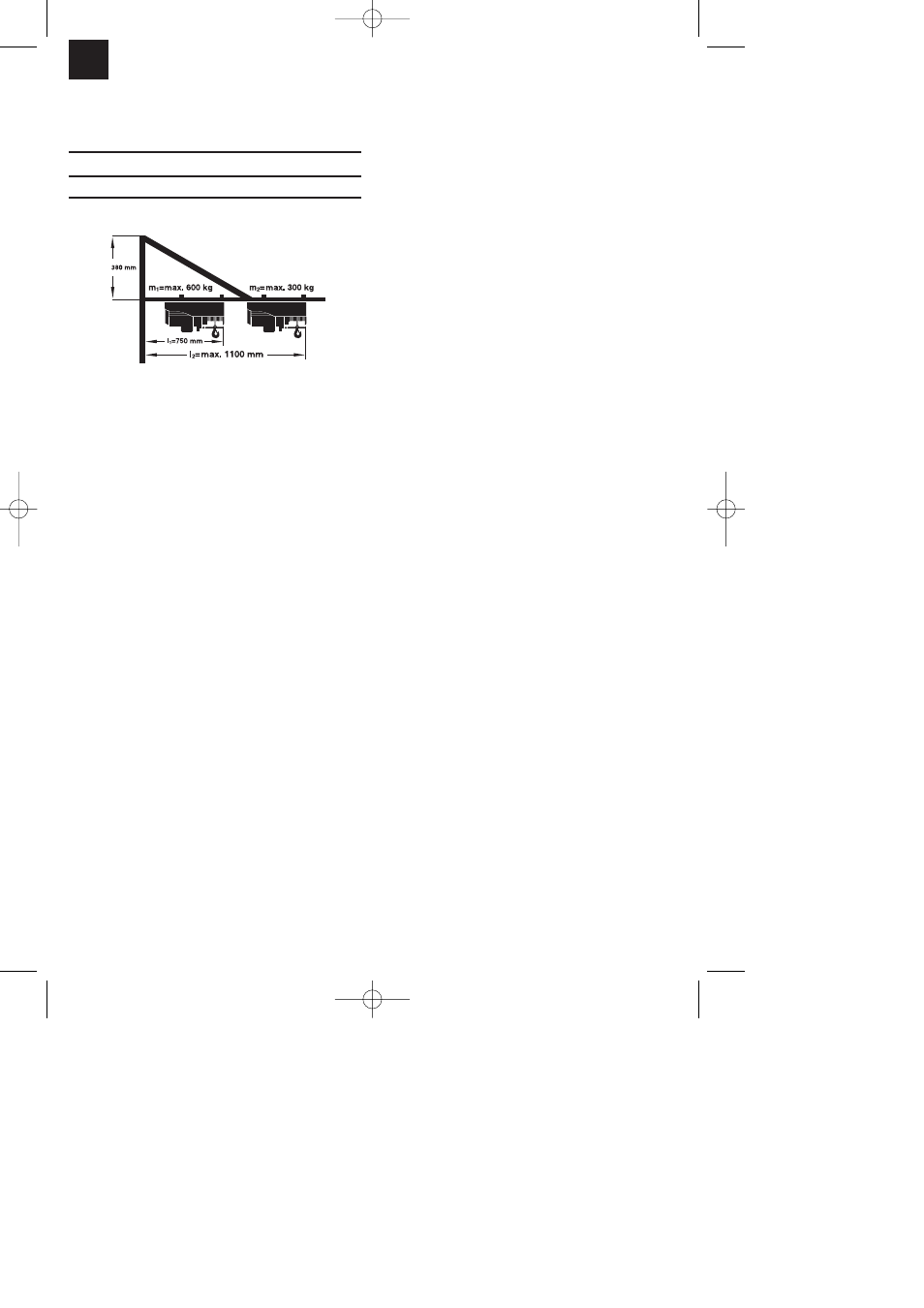

Con lo sbraccio di 750 mm del paranco
elettrico non si deve sollevare un peso
superiore a 600 kg (Fig. 18).
Con lo sbraccio di 1100 mm del paranco
elettrico non si deve sollevare un peso
superiore a 300 kg (Fig. 20).
Montando il paranco elettrico al tubo di
prolunga (6) si devono fissare gli spessori
(12) sotto ai bloccaggi in modo da garantire
un arresto sicuro dello stesso (Fig. 19).
Dopo il montaggio si devono fare prima 2
prove a vuoto verso l'alto e verso il basso e
poi anche una prova di rotazione di 180°
verso destra e verso sinistra. Poi si devono
