JBL SYNTHESIS SDA8300 / SDA4600 QUICKSTART
3 | J B L S y n t h e s i s S D A A m p l i f i e r Q u i c k S t a r t G u i d e

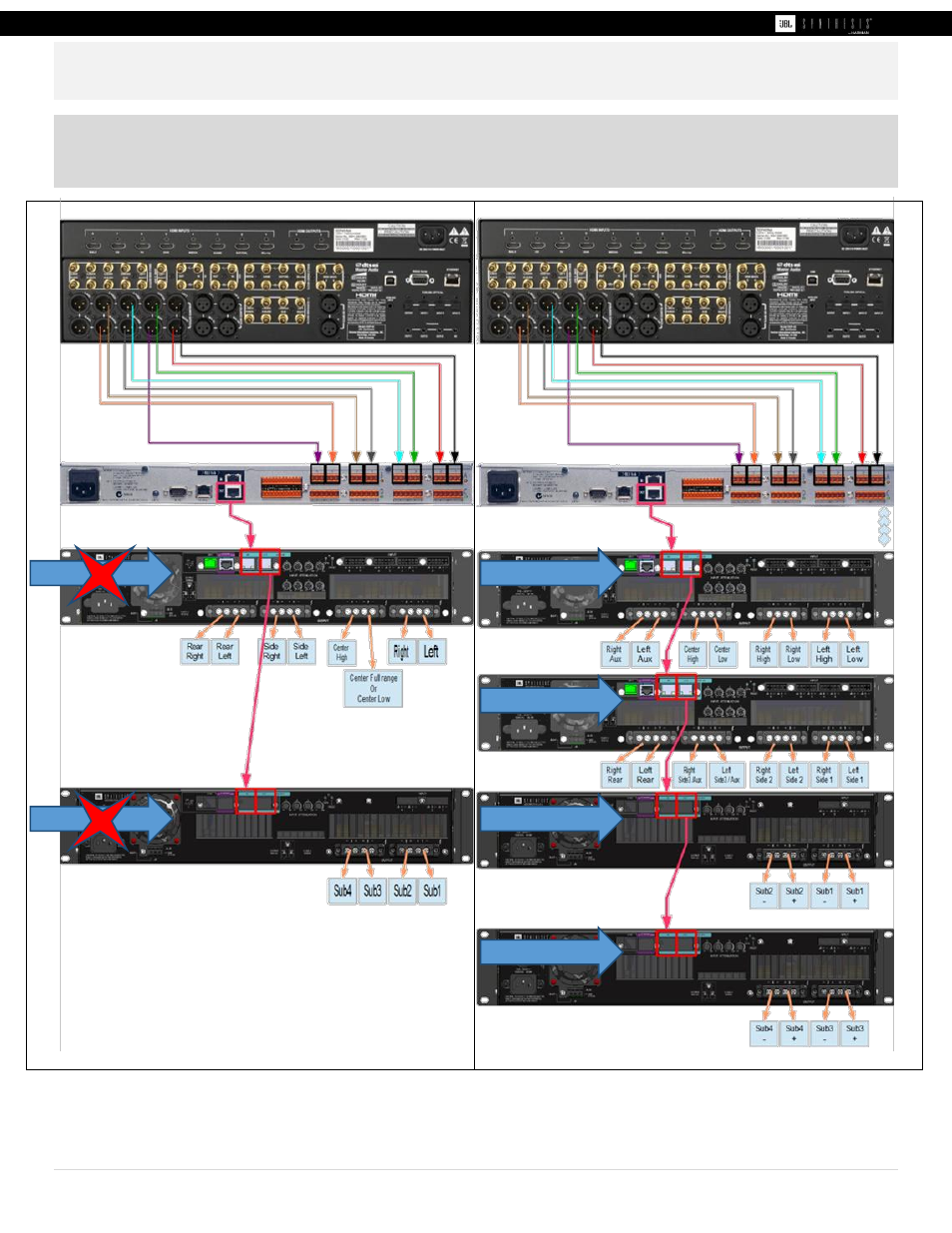

数字音频是通过菊花链连接，从一个设备传送到下一个使用标准 Cat5e 跳接线的设备。将 SDEC4500P 的 OUT（输出）连接至第一个功
放的 IN（输入）。继续连接系统内每一个功放，将 OUT（输出）连接至 IN（输入）。最多可连接 60 个功放，支持 128 个离散声道。
數位音訊透過標準的 Cat5e 配接纜線以菊輪鍊方式從一個裝置傳送到下一個裝置。將 SDEC4500P 的輸出端連接到第一個放大器的輸入端。
分別對系統中的每個放大器從輸出端連接到輸入端。多達
60 個放大器可以與多達 128 個離散聲道連接。
Configuration
SDA8300 #1
SDA4600 #1
Configuration
SDA8300 #1
SDA8300 #2
SDA4600 #1
SDA4600 #2
Configuration 2
Configuration 3
Configuration 2
Configuration 3
