23
D
MONTAGEANLEITUNG
ALLGEMEINES VEREINFACHTES SCHEMA

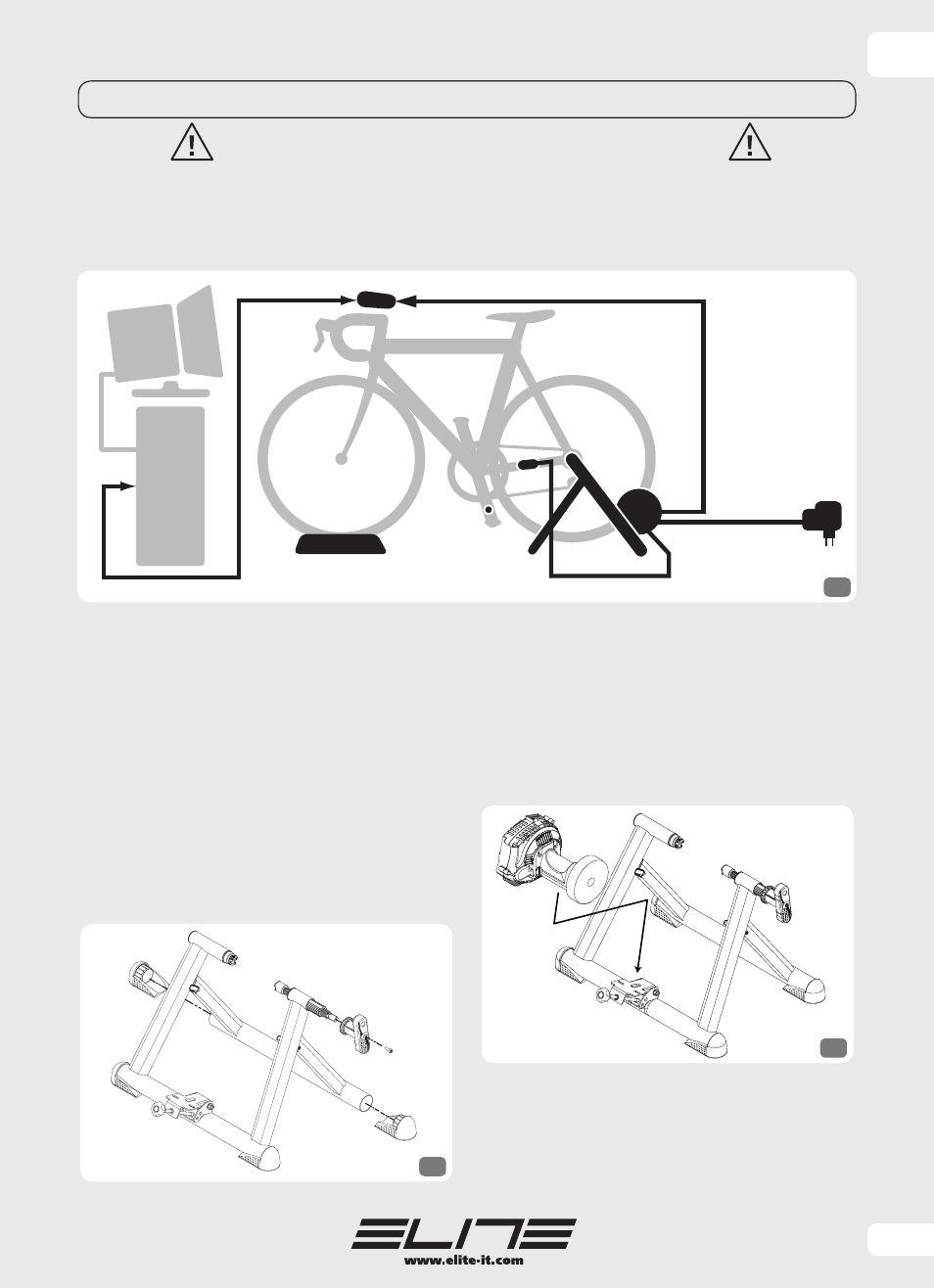

Abbildung 1 zeigt schematisch, wie der Radsimulator RealAxiom angeschlossen werden muss. Alle
Teile, die zum Lieferumfang vom RealAxiom gehören, sind in Schwarz ausgeführt. Alle grauen Teile
müssen vom Benutzer gestellt werden.
1
Travel Block
Konsole
Bildshirm
PC
magnet
Widerstandseinheit
Trittfrequenzesensor
ACHTUNG! Das USB-Kabel NICHT vor der Software-Installation
mit dem Computer verbinden.
ZUSAMMENBAU VOM STÄNDER
Abbildung 2 zeigt, wie die Füße 4 am Ständer
1
. angebracht werden müssen. Falls nötig, mit
einem Gummihammer nachhelfen. Es muss
darauf geachtet werden, dass die Basis der Füße
parallel zum Boden ist und dass der Ständer so
weit wie möglich geöffnet ist.
Auf Abbildung 2 ist außerdem zu sehen, wie die
Kurbel 5 angebracht wird. Beim Aufstecken der
Kurbel auf den Schraubenbolzen muss darauf
geachtet werden, das die flache Seite vom Stift mit
der flachen Seite in der Kurbel übereinstimmt.
Zur Befestigung der Kurbel die Schraube M6X16
benutzen.
MONTAGE DER
WIDERSTANDSEINHEIT
Abbildung 3 zeigt, wie die Widerstandseinheit 2
am Ständer 1 montiert wird.
Achtung! Das Schwungrad des Geräts ist sehr
schwer. Auch kleine Stoßeinwirkungen könnten
die Welle verbiegen und das gesamte System
unbenutzbar machen.
Die Widerstandseinheit mit den M6-Schrauben
N
und den Unterlegscheiben Ø6xØ14 O an
der Platte befestigen und dabei so wie auf der
Abbildung 4 zu sehen ist vorgehen. Die Löcher in
der Platte sind so ausgeführt, dass die Position
der Widerstandseinheit je nach Position vom Rad
zur Rolle eingestellt werden kann.
2
3
