z
jeden síťový kabel a návod na použití
z
vzpěry a šrouby pro montování ve stojanu

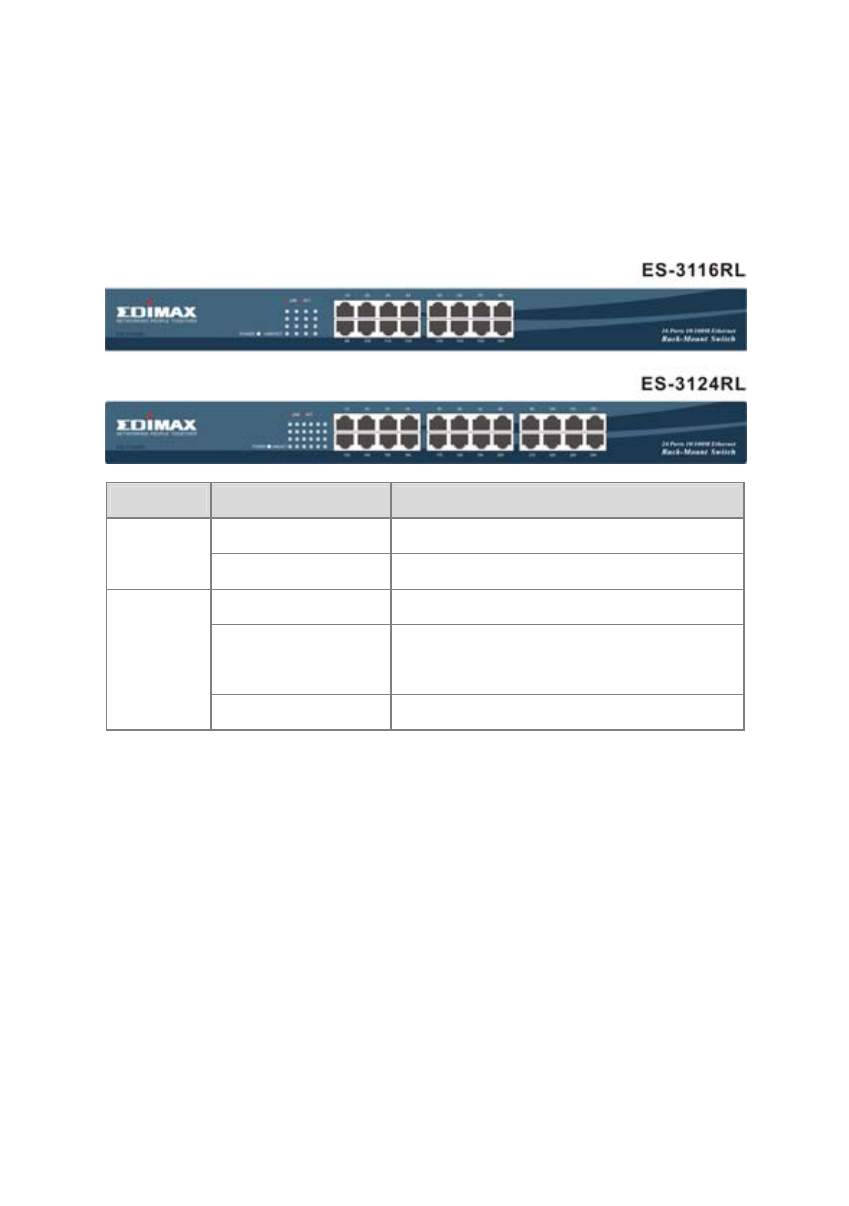

Kontrolky LED
Popis stavů signalizovaných kontrolkami LED ukazuje tato
tabulka
LED
Stav
Co znamená
zelená – svítí
Napájení je zapojeno
Power
ne svítí
Napájení není zapojeno
zelená – svítí
Tento port je spojen
zelená – bliká
Port posílá/příjmá data.
Link/Act
nesvítí Není
spojení
Zapojení počítačů
Každý počítač se zapojuje do přepínače kebely. Jednu zástčku
RJ-45 je třeba zapojit do portu RJ-45 v přepínači a druhou
zástrčku RJ-45 do portu v síťové kartě počítače. Po zapojení
přepínače do proudu je připraven k práci. Informace o výběru
kabelů jsme ukázali v tabulce v další části návodu.
Připojení jiných přepínačů
Pro připojení jiných přepínačů je možno využít kterýkoli port
přepínače, do kterého se může zapojit kabel obyčejný nebo
krosový. Protože všechny porty přepínače obsluhují funkci
automatické volby MDI / MDI-X, pro spojení s sebou dvou
7
