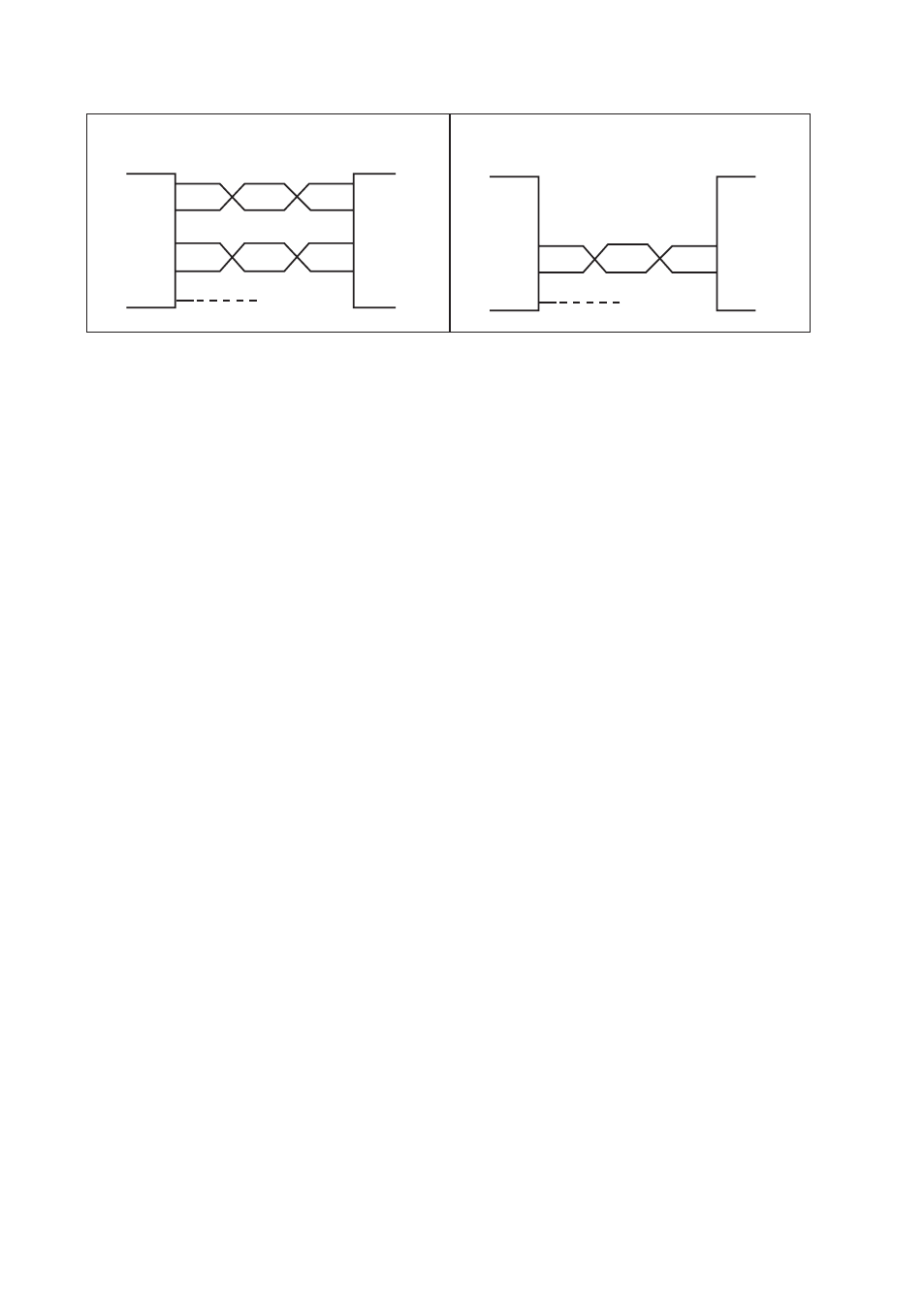

7.2 Connexion Ligne
*) Si on utilise un câble blindé, connecter le blindage uniquement à une extrémité afin d’éviter les retours de
courant de terre.
4 fils
MD-45
Equipement
RS-422/485
Equipement
RS-422/485
Emetteur/
Récepteur Emetteur/
Récepteur
Paires Torsadées
Twisted pairs
Récepteur
Emetteur
Emetteur
Récepteur
A’
B’
A
B
A
B
A’
B’
Blindage *) Blindage *)
A/A’ A/A’
B/B’ B/B’
1
2
3
4
5
3
4
5
MD-45
2 Fils
7.3 Conseils Pratiques
Le MD-45 utilise une interface RS-422/485. Le standard RS422/485 a été conçu pour des
applications multipoints.
Le réseau est installé sous la forme d’une structure bus (voir diagramme).
Les réseaux en forme d’étoile sont proscrits.
Il existe d’autres produits Westermo qui permettent de travailler avec un réseau
en étoile.
Une installation correcte d’un réseau RS-422/485 doit toujours être équipée d’une
terminaison sur les points correspondants.
Il est indispensable d’équiper de terminaisons le récepteur de l’unité maître ainsi que le
dernier esclave qui termine le bus.
Le diagramme ci-contre vous montre comment est réalisée une connexion RS-485 (2 fils)
et RS-422 (4 fils)
La fonction émission utilisée dans le MD-45 est activée directement par les données
reçu sur le port RS-232.
Contrairement aux convertisseurs conventionnels qui se réfèrent aux signaux de
contrôle (Par ex : RTS)
Si un problème survient pendant la configuration du MD-45, les LED de statut peuvent
vous aider.
• PWR : L’unité est alimentée
• RD :
Réception de données sur l’interface RS-422/485.
• CTS : Suit le signal RTS.
• RTS : Statut du signal RTS provenant de l’interface RS-232.
• TD : Réception de données sur l’interface RS-232/V.24
