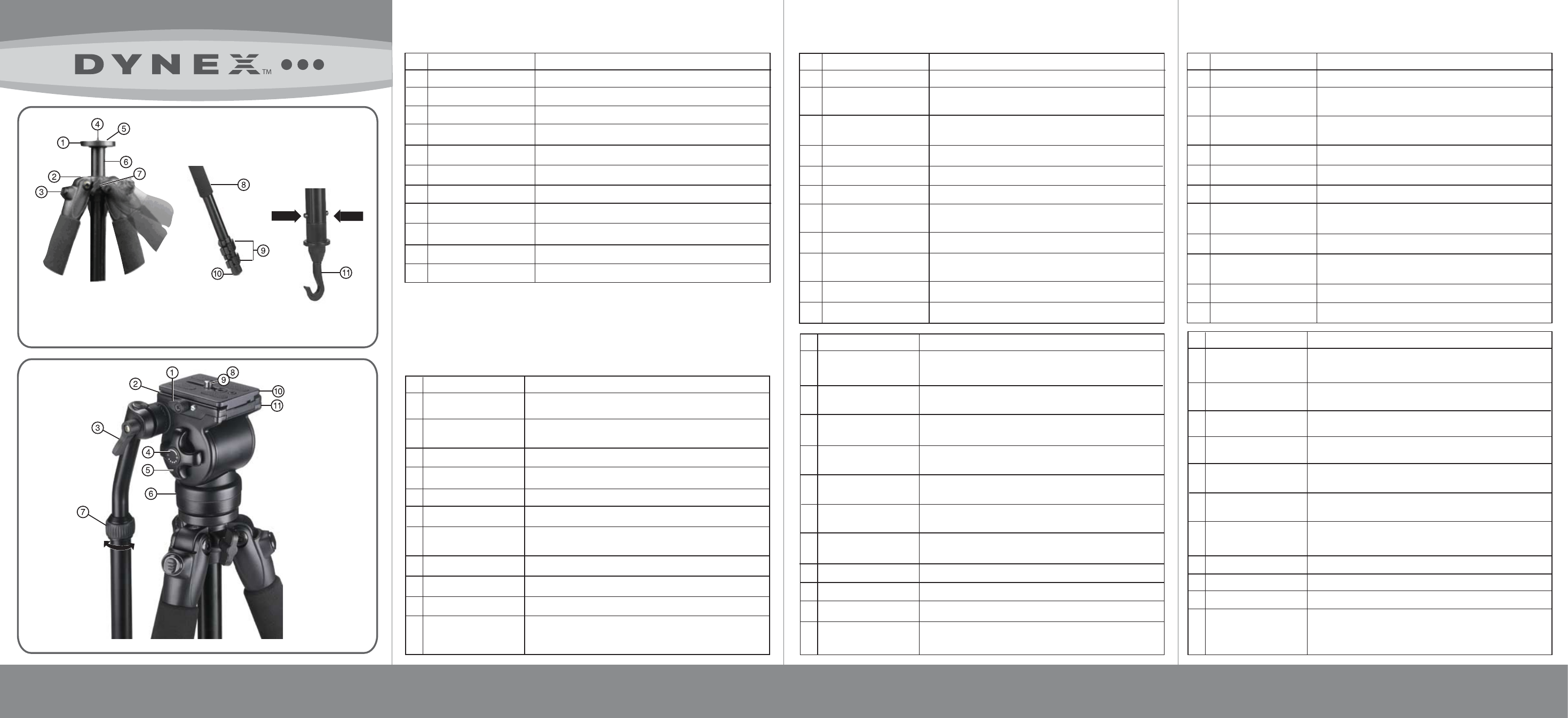

Dynex Premium Tripod • DX-MW010

SETUP GUIDE

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

07-535

# Component

Description

Head mounting plate

Leveling bubble

Variable leg angle release

3/8” screw

Tightening screw

Center column

Center column locking knob

Leg

Flip-lever leg locks

Rubber feet

Hook

Mount tripod head on this plate

The tripod platform is level when the bubble is within the circle

Push to release the leg from one of its three preset angles

Thread into the bottom of the tripod head

Use to secure the tripod head to the base

Adjustable column provides a quick height adjustment

Locks the center column in place

Supports your tripod and camera

Lift to adjust leg height, then close to lock.

Provides secure, non-marring footing for your tri-pod

Hang a weight from hook for increased stability

1

2

3

4

5

6

7

8

9

10

11

Trépied haute qualité Dynex

# Élément

Description

Plaque de montage de la tête

Bulle du niveau

Blocage de l’angle variable

du pied

Vis de 0,95 cm (3/8 po)

Vis de serrage

Colonne centrale

Bouton de verrouillage de la

colonne centrale

Pied

Leviers repliables de

verrouillage des pieds

Pieds caoutchoutés

Crochet

Monter la tête du trépied sur cette plaque

La plateforme du trépied est de niveau quand la bulle est dans le

cercle

Appuyer dessus pour débloquer le pied de l’un de ses trois angles

préréglés

La visser dans la partie inférieure de la tête du trépied

Permet de fixer la tête du trépied à la base

Colonne réglable qui permet le réglage rapide de la hauteur

Verrouille la colonne centrale à la hauteur souhaitée

Supporte le trépied et l’appareil de photo

Soulever pour régler la hauteur du pied, puis refermer pour

verrouiller.

Fournissent une assise stable au trépied

Pour accrocher un poids afin d’améliorer la stabilité

1

2

3

4

5

6

7

8

9

10

11

Trípode de alta calidad Dynex

# Componente Descripción

Placa de montaje de cabezal

Burbuja de nivelación

Liberador ajustable del

ángulo de la pata

Tornillo de 3/8"

Tornillo de ajuste

Columna central

Perilla de bloqueo de la

columna central

Pata

Bloqueo de pata con

palanca plegable

Pies de caucho

Gancho

Monte el cabezal del trípode sobre esta placa

La plataforma del trípode se encuentra nivelada cuando la

burbuja se encuentra dentro del círculo

Presione para liberar la pata de uno de sus tres ángulos predefini-

dos

Enrósquelo en la parte inferior del cabezal del trípode

Úselo para fijar el cabezal del trípode a la base

La columna ajustable provee un ajuste rápido de la altura

Fija la columna central en su lugar

Soporta su trípode y la cámara

Levántelo para ajustar la altura de la pata y ciérrelo para

bloquearlo

Provee un apoyo estable para su trípode

Cuelgue un peso del gancho para aumentar la estabilidad

1

2

3

4

5

6

7

8

9

10

11
