Ostamasi tuotteen laadun varmistamiseksi sille on tehty useita testejä ja tarkastuksia. Toivomme että saat siitä
mahdollisimman paljon hyötyä.
- Lue käyttöohje huolellisesti, ennen kuin aloitat asennuksen.
- Katkaise virta ennen kaikkia laitteeseen kohdistuvia toimenpiteitä.
- Säilytä käyttöohje myöhempää tarvetta varten.
1. Mihin sähkölämmitin asennetaan.
- Tämä sähköpatteri on tarkoitettu asennettavaksi asuinhuoneisiin tai vastaaviin. Ennen muihin kohteisiin asentamista on
otettava yhteyttä jälleenmyyjään.
- Asennus on tehtävä voimassa olevien kansallisten määräysten mukaisesti.
- Sähköpatterin luokitus on ||
ja rakenne roiskevesisuojattu IP24. Laite voidaan asentaa Kuvan 1 mukaiseen tilaan 2 ,
kun huolehditaan, että laitteen säätimiin ei voi ulottua suihkusta tai kylpyammeesta (Kuva 1 ).
- Valitse sijaintipaikka noudattaen vähimmäisetäisyyksiä, jotka on annettu kuvassa 2 . Jos patteri asennetaan pehmeälle
pohjalle, tulee huolehtia
lisäkorokkein kannakkeiden alle, että vapaa tila patterin takana säilyy.
- Älä asenna sähköpatteria:
F Läpivetoon (ilmanvaihtoventtiilin tai vastaavan alle), joka voi häiritä sähköpatterin lämmönsäätöä.
F Kiinteän pistorasian alle.
F
Suositellaan, että pystyrakenteista lämmitintä ei asenneta yli 1000 m korkeuteen, koska poistoilman lämpötila
nousee noin 10 Cº per 1000 m.
F
Pystyrakenteista lämmitintä ei saa asentaa vaaka-asentoon
F Sähköpatteria ei saa asentaa pyörille, irtojaloille jne.
2. Kuinka sähkölämmitin asennetaan
2.1 Avaa laitteen lukitusläppä 3
Suosittelemme, että asetat laitteen tasaiselle pinnalle etupuoli maata kohti.
Käytä litteää ruuvimeisseliä.
2.2 Kiinnitä lukitusläppä 45
A-porauskohdat
B-porauskohdat

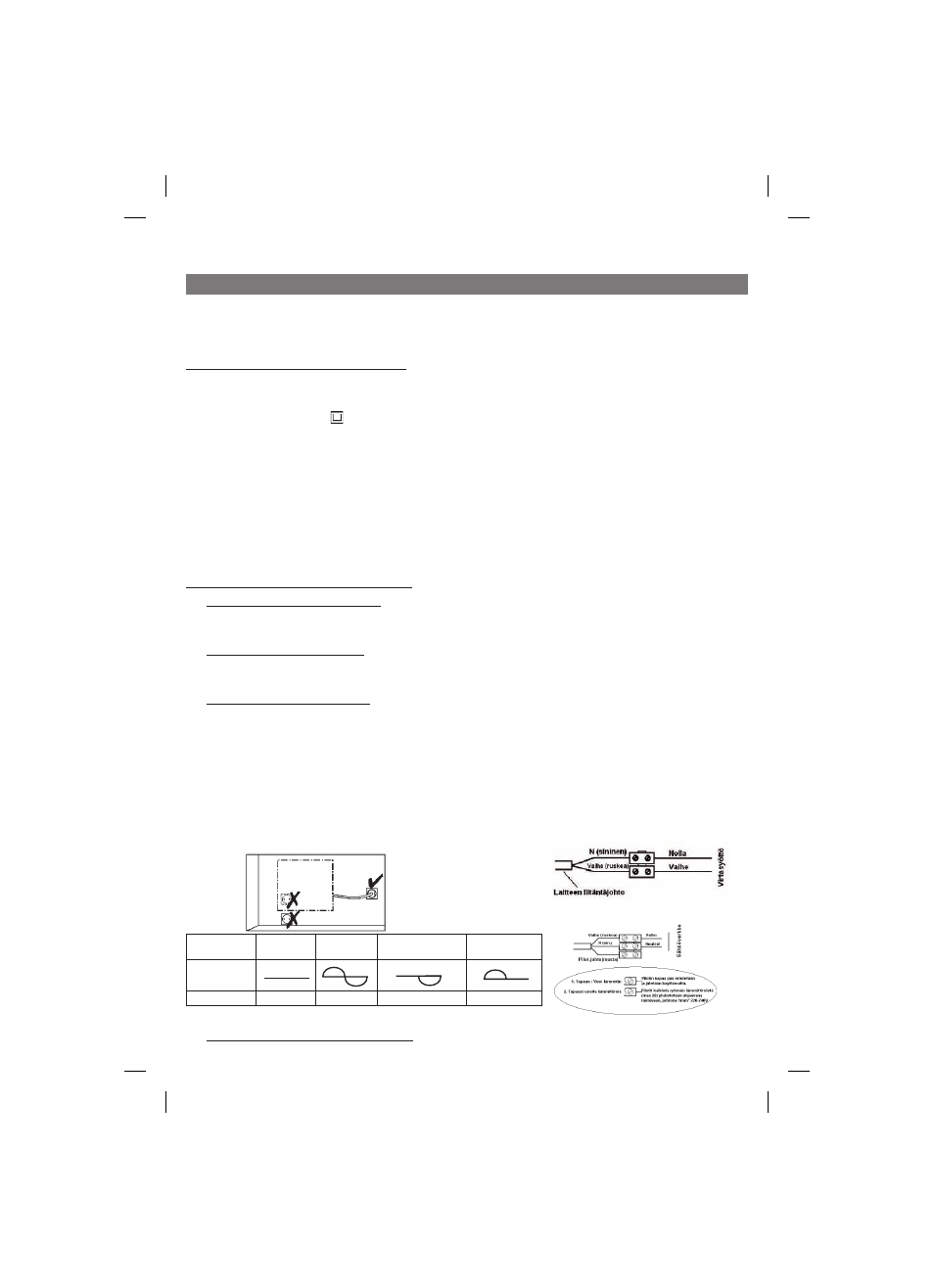

2.3 Lämmittimen sähköliitäntä
- Kiinteä sähköliitäntä : Käyttöjännite tulee olla 220-240 V 50Hz. Kytkeminen verkkovirtaan tehdään 2- johdin kaapelilla
(EVI M, Kuva B) tai 3-johdin kaapelilla (EVI E, Kuva C) kytkentärasian kautta
- Kosteissa tiloissa, kuten kylpyhuoneissa ja keittiöissä kytkentärasia tulee sijoittaa vähintään 25 cm korkeudelle lattiasta
(kylpyhuoneessa suoja-alueen 2 ulkopuolelle)
- Kytkentärasia on suositeltava sijoittaa sähköpatterin taakse. Jos kytkentärasia sijoitetaan sähköpatterin taakse, asenna
mukana toimitettavat korokepalat seinän ja telineen väliin. Laitetta ei saa maadoittaa.
- Kytkennän saa suorittaa vain pätevä sähköasentaja.
- ruskea = vaihe, sininen = nolla; musta= pilot- johto
- Jos laite suojataan vikavirtasuojaimella (30mA) esim. kosteissa tiloissa, myös pilot- johto pitää suojata tämän suojan
kautta.
- Pilot- johtoa ei saa maadoittaa, mikäli sitä ei käytetä.
SÄHKÖLÄMMITTIMEN ASENNUS
B
C
OHJAUS
EI
VIRTAA
KOKO
AALTO 230V
NEGATUVIINEN
PUOLIJAKSO
POSITIIVINEN
PUOLIJAKSO
SIGNAALI
COMFORT ECO JÄÄTYMISEN ESTO SEIS
A
2.4 Lukitse laite lukitusläpän avulla 6
