Connexions
FRANCAIS
FRANCAIS
Direction des signaux Câble audio
6

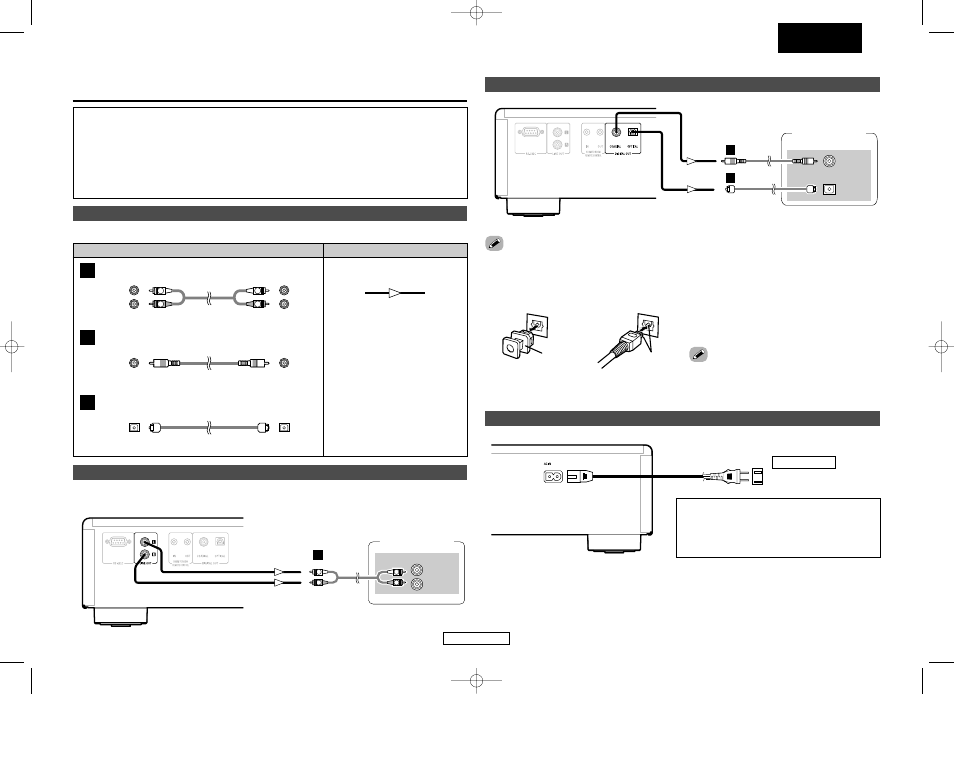

Indications de câblages
Connexions
REMARQUE:
• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, référez-vous également au mode d’emploi des autres composants.
• S’assurer de connecter correctement les canaux, gauche (L) avec gauche (L) et droit (R) avec droit (R).
• Effectuer des connexions lorsque l’alimentation est activée peut provoquer du bruit et endommager
les enceintes.
• Lier ensemble les cordons d’alimentation et les câbles de connexion risque de provoquer un
bourdonnement ou du bruit.
Effectuez les connexions à l’aide des câbles de connexion indiqués ci-dessous.
Connexions analogiques (Stéréo) A
R
L
R
L
Câble RCA analogique
Connexions numériques (Optique) C
Câble en fibre optique
Signal audio
OUT IN
(Blanc)
(Rouge)
B
C
OPTICAL
IN
COAXIAL
IN
Connexions numériques
Graveur CD, etc.
(Orange)
Connexions numériques (Coaxiale) B
Câble coaxial (câble RCA 75 Ω/ohms)
• Les signaux numériques sont émis de la borne optique et de la borne coaxiale en parallèle.
A
R
L
AUDIO IN
R
L
R
L
Connexions analogiques
Amplificateur stéréo
Utilisez la câble à prise à broches pour connecter la borne de sortie (LINE OUT) gauche (L) et droite (R)
du lecteur de CD à la borne d'entrée CD, AUX ou TAPE PLAY gauche (L) et droite (R) de l’amplificateur.
¢ Lorsque vous connectez le connecteur de sortie numérique optique avec un
câble de transmission optique (disponible dans le commerce)
Capuchon de
protection Faites correspondre
les formes
Ôtez le capuchon de protection, faites correspondre
les formes, puis insérez fermement jusqu’au bout.
• Conservez le capuchon de protection dans un lieu
sûr afin de ne pas le perdre, et utilisez-le lorsque
vous ne vous servez pas de la borne.
Connexion du cordon d’alimentation
CA 120 V, 60 Hz
Prises secteur
REMARQUE:
• Insérer les fiches correctement. Des connexions
incomplètes peuvent provoquer du bruit.
• Ne pas débrancher le cordon d’alimentation
pendant que l’appareil fonctionne.
