43
PRECAUCIÓN: Antes de realizar cualquier trabajo con la cortabordes, apagar
el motor y separar el conector de la bujía.
Llevar siempre quantes!
PRECAUCIÓN: Arrancar la cortabordes sólo después de haberlo montado
completamente.

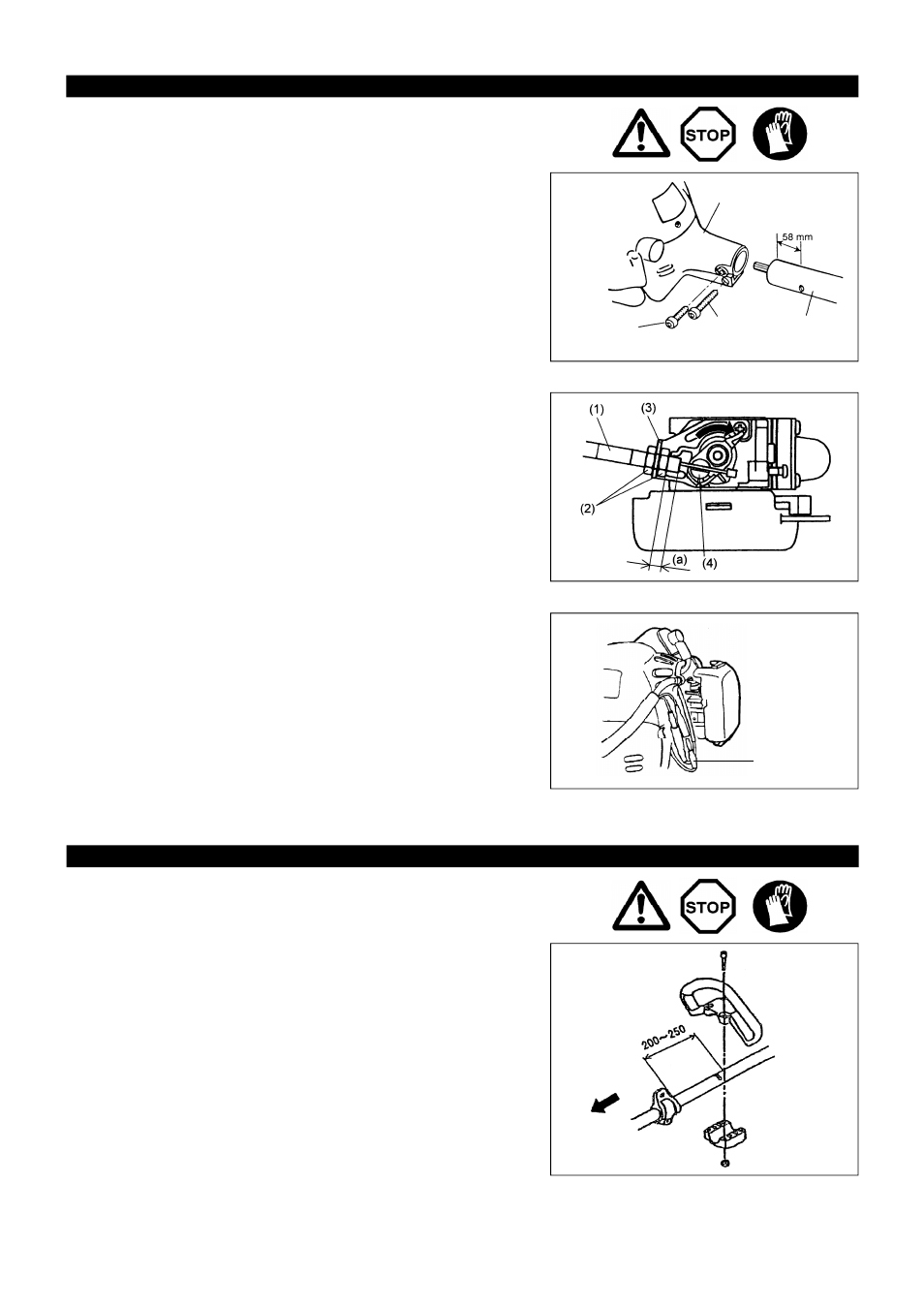

– Introduzca el eje conductor en la caja del soporte. (Fig.)
Nota: Introduzca siempre el eje conductor en la caja de soporte hasta dentro
del todo (aprox. 58 mm). En caso que el eje interior estorbe que se
introduzca del todo el eje conductor, pruebe a introducirlo de nuevo
después de haber girado un poco el eje conductor o la arandela de
soporte que hay en la caja del engranaje para que el eje interior
coincida con el agujero que hay en la parte interior de la caja del
soporte.
– Después de haberse asegurado de que el eje conductor esté bien metido
hasta dentro y debidamente colocado, apriete los el prisionero de cabeza-
hueca M5 x 14 y prisionero de cabeza-hueca M5 x 25 para sujetar bien el
eje conductor.
–Ponga el soporte (3) del carburador entre las 2 tuercas (M6) (2) fijadas al
cable de control (1) y apriete los 2 tuercas (2) asegurándose de que la
distancia (a) a la extremidad del tornillo del cable de control es 3,0 a 4,0
milímetros. Entonces, inserte la entrerrosca del cable de control en el
eslabón giratorio (4) del carburador.
Conector los cable con el motor insertándo uno con otro.
– Fije el conector de cordon por medio de la grapa.
MONTAJE DE MOTOR Y EJE
PRECAUCIÓN: Antes de realizar cualquier trabajo con la cortabordes, apagar
el motor y separar el conector de la bujía.
Siempre llevar quantes!
PRECAUCIÓN: Arrancar la desbrozadora / cortabordes sólo después de
haberlo montado completamente.
Para maquinas con manubrio en bucle
– No acier que el manubrio bucle a la empuñadura.
–La posición normal del manubrio se encuentra a una distancia de entre 200 y
250 mm del colgador.
Conector
MONTAJE DEL MANILLAR
Prisionero de
cabeza-hueca
(M5x14) Prisionero de
cabeza-hueca
(M5x25) Arbol de eje
motor
Caja de embrague
Motor
