DESBROZADOR
MONTAJE DEL PROTECTOR DE SEGURIDAD FIG. 30
Coloque el protector (A + H) en el tubo (B) asegúrelo con la
abrazadera (C), tornillos (D), arandelas (G) y tuercas (F).
Importante: asecúrase que la abrazadera (C)
está fijhada a la conica (L) con lo tornillo y
arandela (E).
a) utilice el protector (A + H) solo con hilo de nylon
b) utilice solo el protector (A) con discos.
MONTAJE DEL DISCO (4) Fig. 31-32
Desenroscar la tuerca (1) en sentido horario: solo para el
modelo con "copa suelta" quitar la copita (2).
- Quitar la brida (4). Montar el disco siguiendo la
disposición indicada: Asegurarse que la brida superior (5) se
encuentre colocada correctamente. Montar el disco
asegurándose que esté centrado sobre la brida (5).
Asegurarse del sentido exacto de rotación (los escritos o
flecha de dirección dirigidos hacia arriba con la máquina en
posición de trabajo).
- Montar la brida inferior (3), (copita (2) de protección
sólo para el modelo con ""copa suelta").
Enroscar la tuerca (1) en sentido antihorario con 30 Nm (Kgm
3.0). Para bloquear la tuerca (1) girar el disco hasta que el
agujero de la brida superior corresponda con el agujero del
par cónico, e insertar la llave Allen (4 mm.) en dotación
MONTAJE DE LA CABEZA CON HILOS DE NYLON (2)
FIG. 33-34
Desenroscar la tuerca (1) en sentido horario : solo para el
modelo con “copa suelta”.
Montar la cabeza con hilos de nylon siguiendo la disposicion
indicada: Asegurarse que la brida (1) esté colocada
correctamente. Montar la cabeza enroscándola a mano en
sentido antihorario
Para bloquear a mano la cabeza, introducir la llave Allen (4
mm.) en el agujero del par cónico.
ATENCIÓN: Para vuestra seguridad utilizar exclusivamente
utensilios originales de corte.
AZADILLA
MONTAJE DEL TUBO ACCESORIO - UTENSILLO

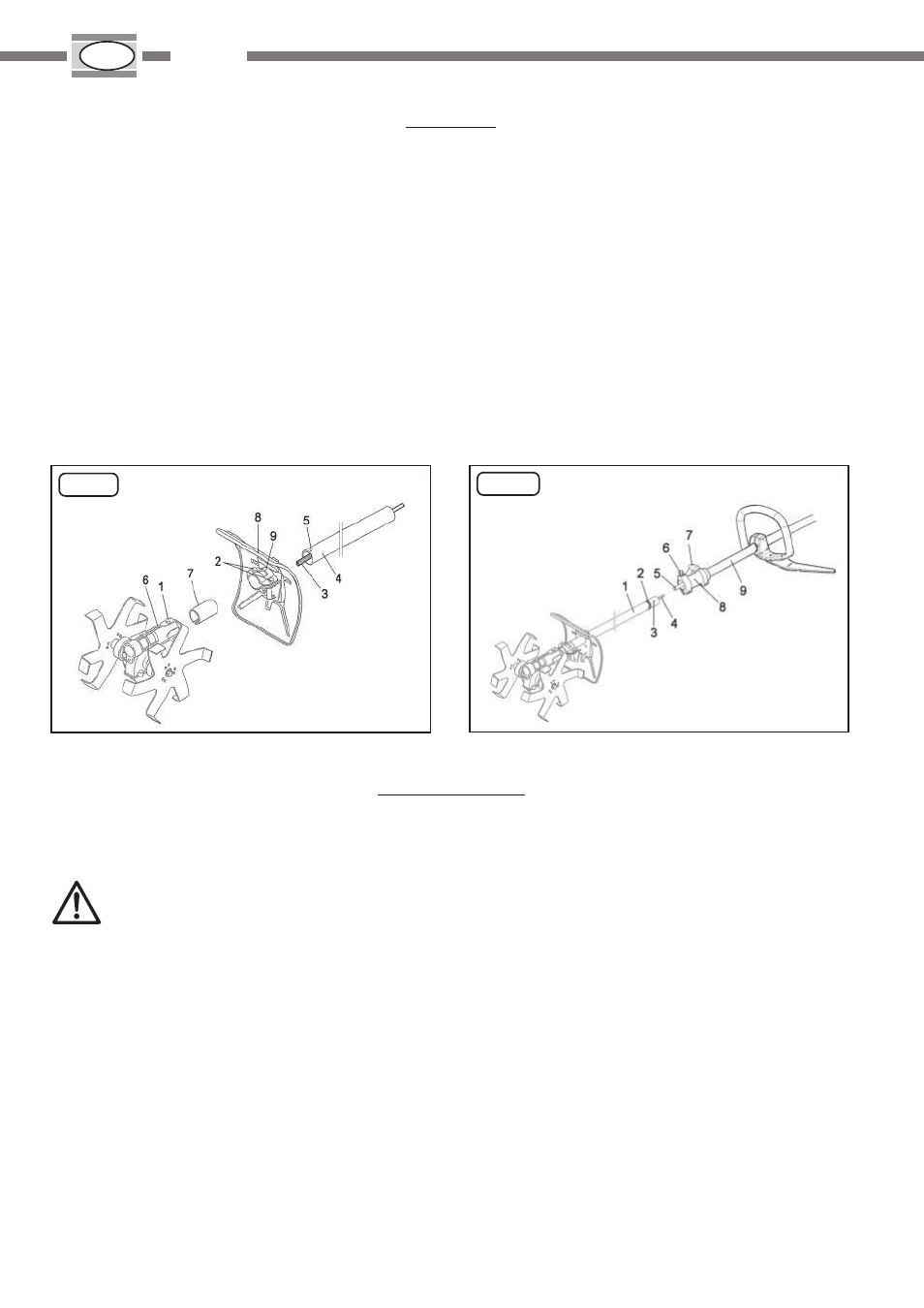

AZADILLA Fig. A
- Desatornillar los 2 tornillos (2) y retirar la placa (9)
- Aflojar el tornillo (1)
- Introducir el tubo accesorio desde la parte en donde la
parte final del eje se encuentre acanalado (3) en el orificio de
protección (8) y por último en el grupo de la azadilla (6)
- Atornillar el tornillo (1) asegurándose que se corresponde
con el orificio (5) del tubo de transmisión
- Montar la placa (9) y atornillar los 2 tornillos (2)
- Utilizar la reducción (7), situada entre el tubo accesorio y
la placa (9), solamente si posee un tubo accesorio Ø 24. MONTAJE DEL TUBO ACCESORIO - TUBO MOTOR Fig.B
- Desatornillar, en sentido contrario a las agujas del reloj, la
palanca (7)
- Elevar el perno (6)
- Desfilar el tubo (3) hasta la referencia indicada(2) en el
manguito (8)
- Asegurarse que el perno (6) corresponda con el orificio (3)
- Asegurarse que el eje de transmisión del utensilio (4) se
encuentre introducido en el eje de transmisión del motor (5)
- Atornillar la palanca (7) en sentido horario
MOTOR
Para realizar el ensamblaje y las regulaciones
correspondientes con la máquina ver el manual de
instrucciones de uso y mantenimiento específico al tipo
utilizado.
FIG . A FIG . B
Si el montaje es correcto girando a mano el eje de
transmisión y así los dos discos de la azadilla inician a girar.
