FR
Installation
Cet appareil n’est pas pourvu de dispositif d’évacuation
des produits de la combustion. On doit donc l’installer
dans des endroits suffisamment aerés suivant les
dispositions des lois en vigueur. La quantitè d’air
nécéssaire à la combustion ne doit pas etre inférieure
à 2.0 m
3 /h pour chaque kW de puissance installer. Voir
tableau puissances brûleurs.
Positionnement (Fig. 4)
L’appareil est prévu pour etre encastré dans un plan de
travail comme indiqué dans la fig. 4.
Avant d’installer le plan de cuisson, placer le joint
d’étanchéité sur tout le périmètre de l’ouverture.

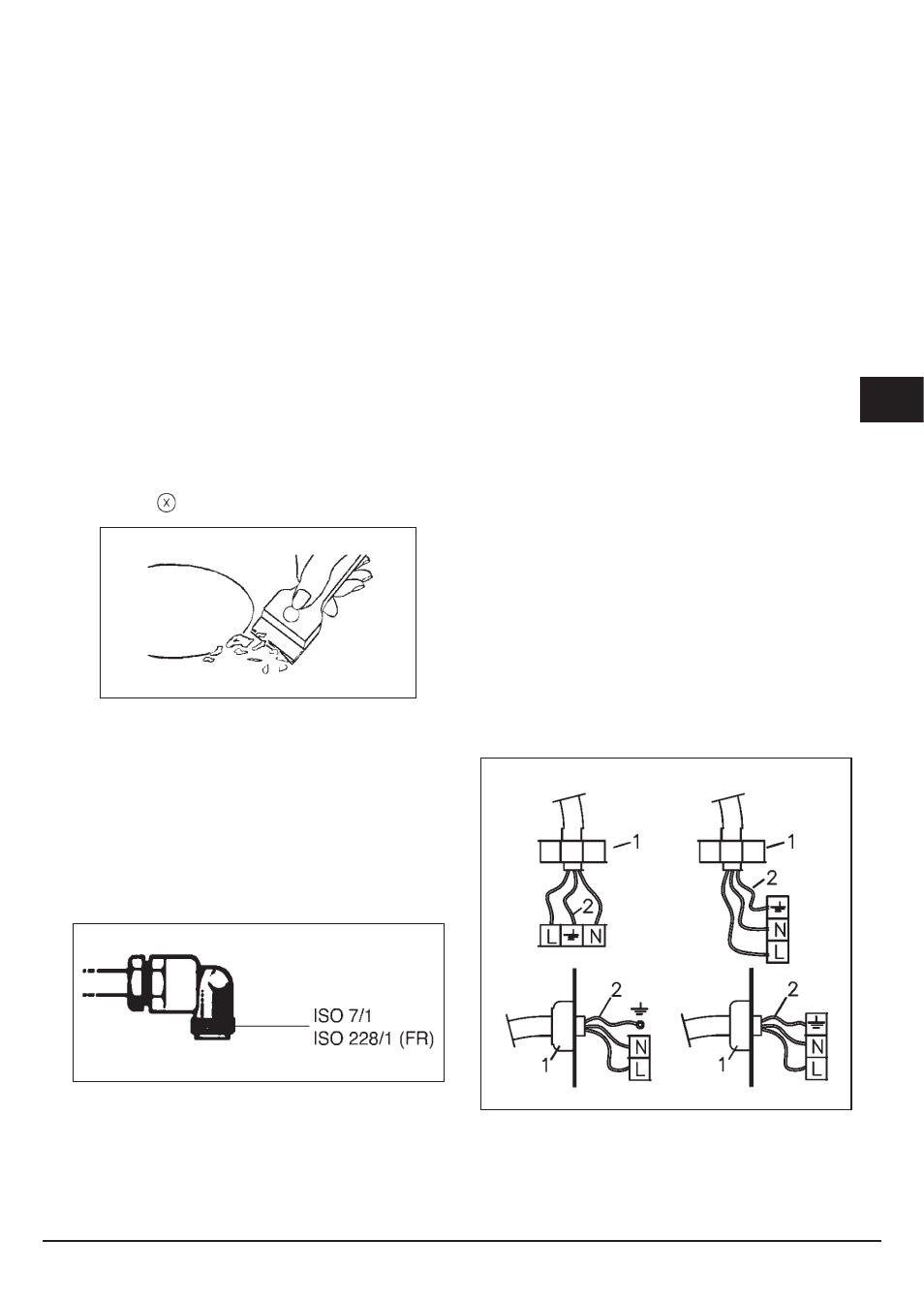

Fig. 4
Connexion gaz (Fig. 5)
Effectuer la connexion de l’appareil à la bouteille ou à
l’installation selon les prescriptions des normes en vigueur
s’assurant à l’avance que l’appareil est reglé pour le type
de gaz disponible. En cas contraire voir: “Adaptation à un
type de gaz différent”.
Verifier aussi que la pression d’alimentation correspond
aux valeurs du tableau: “Caractéristiques utilisateurs”.
Fig. 5
Branchement métallique rigide/semirigide
Effectuer le branchement avec des raccords à conduits
métalliques (meme flexibles) de façon à ne pas provoquer
de contraintes aux organes internes à l’appareil.
N.B.: - Quand l’installation est terminée, controler, avec
une solution savonneuse, la parfaite etoncheité de tout le
système de branchement.
Branchement électrique (Fig. 6)
Avant d’effectuerle branchement électrique, s’assurer
que:
• la tension de l’installation électrique correspond au
voltage indiqué sur la plaque signalétique appliquée
au fond du plan;
• l’installation a une connexion de terre efficace suivant
les normes et les dispositions de loi en vigueur. La
mise à terre est obligatoire aux termes de la loi.
Si l’appareil n’a pas de câble et/ou de prise
correspondante, ne utiliser que des câbles et des prises,
selon les données indiquées sur la plaque signalétique
et à la température de travail. Le câble ne devra jamais
atteindre une température supérieure de 50°C à celle de
l’ambiance.
Pour le raccordement direct au réseau, il faut prévoir un
interrupteur omnipolaire d’une puissance adaptée aux
donneés figurant sur la plaque pour déconnecter l’appareil
en cas debesoin; conformément aux règles d’installation,
la distance d’ouverture des contacts doit permettre une
déconnexion complète dans les conditions de surtension
de la catégorie III (le câble jaune et vert de mis à la terre
ne doit pas être interrompu). La prise ou l’interrupteur
omnipolaire doivent être facilement accessibles aprè la
mise enplace de l’appareil.
Fig. 6
Si le câble d’alimentation est endommagé, le
constructeur, le service d’assistance technique ou
un technicien qualifié devra le remplacer afin d’éviter
toute sorte de risque.
Modalités d’installation
1 - SERRE-FILS 2 - JAUNET ET VER
