T4E - PFA lined Plug Valve
Ahaus GmbH
von-Braun-Straße 19a
D-48683 Ahaus
Postfach 1162 D-48661 Ahaus
Telefon: +49(0) 2561-686-100
Fax: +49(0) 2561-686-200
Register: 18
Page: 4
Date: 03.2004
Revision: 02.2007

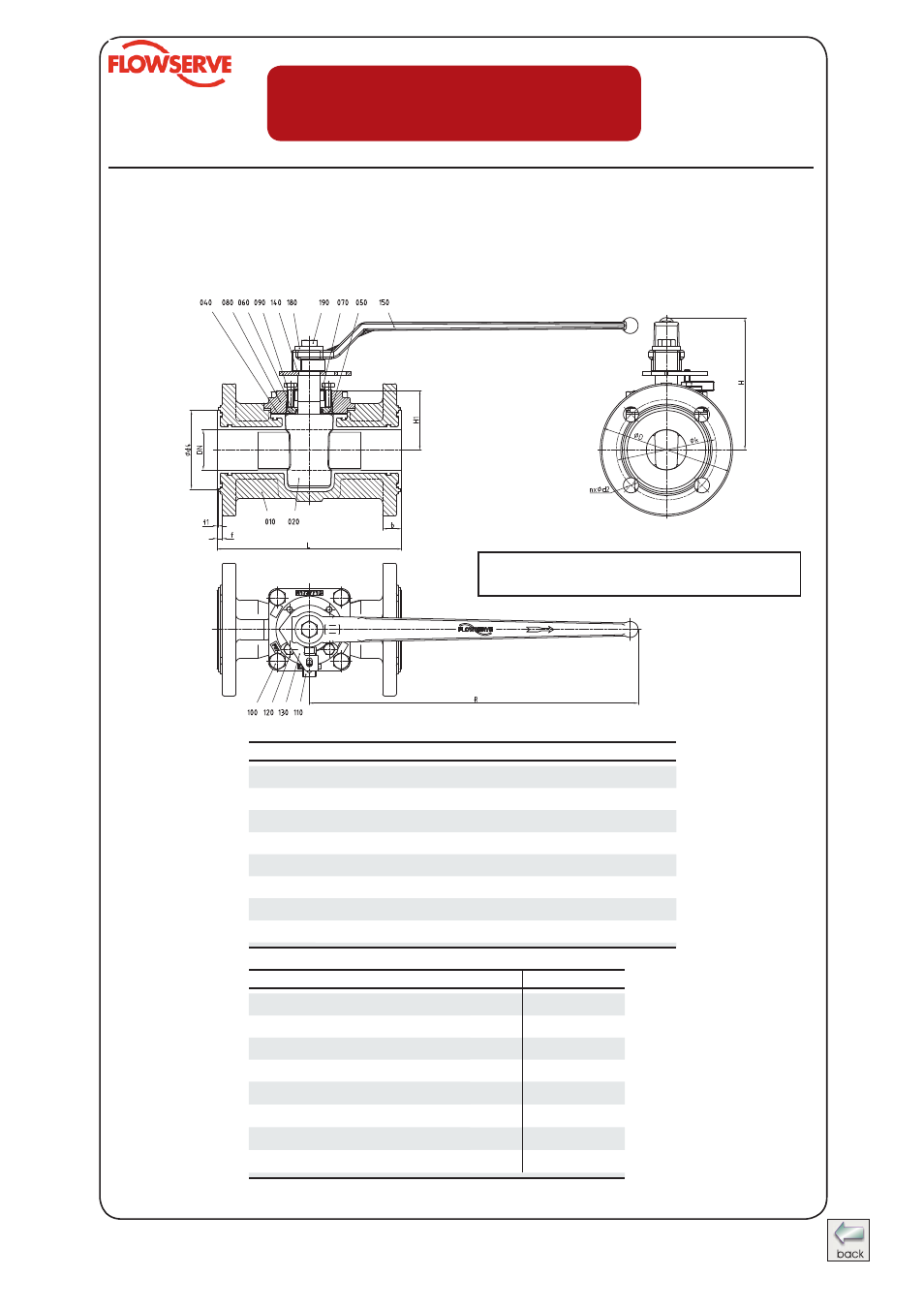

Technical Manual
Technical Data T4E-2
DN15 to DN150
Face-to-Face Dimensions DIN EN 558-1 (Basic series 1)
Flange Connections DIN 2501 (PN16)
* Face-to-Face Dimensions acc. ANSI B 16.10 (Short Pattern)
weight
DN / DIN L f1 f b H1 H Ød4
015
mm 130 2 6 18 53,8 139 42
inch 5,12 0,08 0,24 0,71 2,12 5,47 1,65
020
mm 150 2 6 22 53,8 139 56
inch 5,91 0,08 0,24 0,87 2,12 5,47 2,2
025
mm 160 2 6,5 20,5 53,8 139 65
inch 6,3 0,08 0,26 0,81 2,12 5,47 2,56
040
mm 200 2 6,5 21,5 62,9 145 85
inch 7,87 0,08 0,26 0,85 2,48 5,71 3,35
050
mm 230 2 6,5 23,5 73,8 165 98
inch 9,06 0,08 0,26 0,93 2,91 6,5 3,86
080
mm 310 2,0 7 26 86,4 179 133
inch 12,2 0,08 0,28 1,02 3,4 7,05 5,24
100
mm 350 2 7 28 106,9 222 152
inch 13,78 0,08 0,28 1,1 4,21 8,74 5,98
150 *
mm 267 2 4 28 141,4 - 208
inch 10,51 0,08 0,16 1,1 5,57 - 8,19
DN / DIN ØD R Øk nxd2
015
mm 95 260 65 4x14 kg 4,2
inch 3,74 10,24 2,56 4x0,55 lbs 9,3
020
mm 105 260 75 4x14 kg 4,9
inch 4,13 10,24 2,95 4x0,55 lbs 10,8
025
mm 115 260 85 4x14 kg 5,8
inch 4,53 10,24 3,35 4x0,55 lbs 12,8
040
mm 150 260 110 4x19 kg 9,1
inch 5,91 10,24 4,33 4x0,75 lbs 20,1
050
mm 165 410 125 4x19 kg 13,2
inch 6,5 16,14 4,92 4x0,75 lbs 29,1
080
mm 200 410 160 8x19 kg 20,8
inch 7,87 16,14 6,3 8x0,75 lbs 45,8
100
mm 220 674 180 8x19 kg 34,7
inch 8,66 26,54 7,09 8x0,75 lbs 76,5
150 *
mm 282 - 240,5 8x23 kg 43,2
inch 11,1 - 9,47 8x0,91 lbs 95,2
