bağlantõsõnõn tamamen kesilmesini sağlayan, standartlara
uygun çift kutuplu bir anahtar kullanõnõz.
Uyarõ: Davlumbazõ ana güç kaynağõna yeniden bağlamadan
ve etkin şekilde çalõştõğõnõ kontrol etmeden önce, ana güç
kaynağõ kablosunun düzgün takõlõp takõlmadõğõnõ denetleyiniz.
Montaj
Kurulum işlemine başlamadan once dikkat etmeniz
gereken noktalar:
• Satõn almõş olduğunuz ürünün kurmak istediğiniz yerle
aynõ ölçüde olmasõ
• Kurulum işlemini kolaylaştõrmak için yağ filtrelerini ve
diğer sökülebilen parçalarõ geçici olarak çõkartõlmasõ. Bu
işlemi önceki bölümlerde anlatõlmõş olan şekilde
yapabilirsiniz.
Kurulum işlemi tamamlandõktan sonra bu parçalarõ
yeniden yerleştiriniz.
• Eğer verilmiş ise aktif karbonlu filtreyi veya filtreleri
çõkartõnõz (bunun için ilgili bölümü okuyunuz). Bu
parçalarõ ancak davlumbazi filtreli model ile
kullanacaksanõz yeniden yerleştiriniz.
• Taşõnma sõrasõnda davlumbazõn içinde kalmõş olabilecek
vida ve garanti kağõdõ gibi yabancõ cisimlerin
bulunmamasõna dikkat ediniz. Aksi taktirde bunlari
çõkartõp saklayõnõz.
• Eğer mümkünse kurulum yerinin altõnda veya oraya yakõn
bulunan ev eşyalarõnõ kaldõrõnõz. Bu şekilde davlumbazõ
yerleştireceğiniz tavana veya duvara daha rahat
ulaşabilirsiniz. Aksi taktirde mumkun olduğu kadar ev
eşyalarõnõ ve kurulum işlemi boyunca zedelenebilecek
diğer parçalarõ üstlerini kaplayarak koruyunuz.
Davlumbazõ ve ek parcalarõ koymak üzere düz bir yüzey
seçiniz ve üzerini kaplayõnõz.
• Evin ana şalterine bağlõ olan davlumbazõn elektrik
bağlantõsõnõ kesiniz.
• Davlumbazõn kurulacak olan yere yakõn (ve davlumbazõ
kurduktan sonra da) bir prizin olmasõna ve bir aspiratörlü
model kullanõlacaksa bir çõkõş borusunun takõlma imkanõ
olmasõna dikkat ediniz.
• Gereken tüm duvar islemlerini (elektrik prizi ve/veya çõkõş
borusunun geçişi icin bir delik gibi işlemleri)
gerçekleştiriniz.
Davlumbazõn birçok duvar/tavan tipinde sõkõlmasõnõ sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalõdõr. Duvar/tavan davlumbazõn ağõrlõğõnõ taşõyacak
güçte olmalõdõr. Cihazõ, fayans, sõva veya silikon yüzeye
monte etmeyiniz. Yalnõzca duvara monte ediniz.
Eğer mevcut ise, davlumbazõ yerleştirmeden önce arkasõnda
bulunan tahta koruma bantõnõ kaldõrõnõz.
Şekil 5
Davlumbazõn kurulumu ile ilgili ön bilgiler
Elektrik bağlantõsõ sõrasõnda evdeki ana şalteri kapatarak,
davlumbazõn elektrik bağlantõsõnõ kesiniz.
Yağ filtresi ve karbon filtre kafesini sökünüz.
Cihazõ, fayans, sõva veya silikon yüzeye monte etmeyiniz.
Yalnõzca duvara monte ediniz. Kolayca sökülmedikçe, baca
çõkõşõnõ eşya veya raflarõn üzerine monte etmeyiniz, aksi
takdirde her zaman bakõmõnõn yapõlmasõ gerekir.

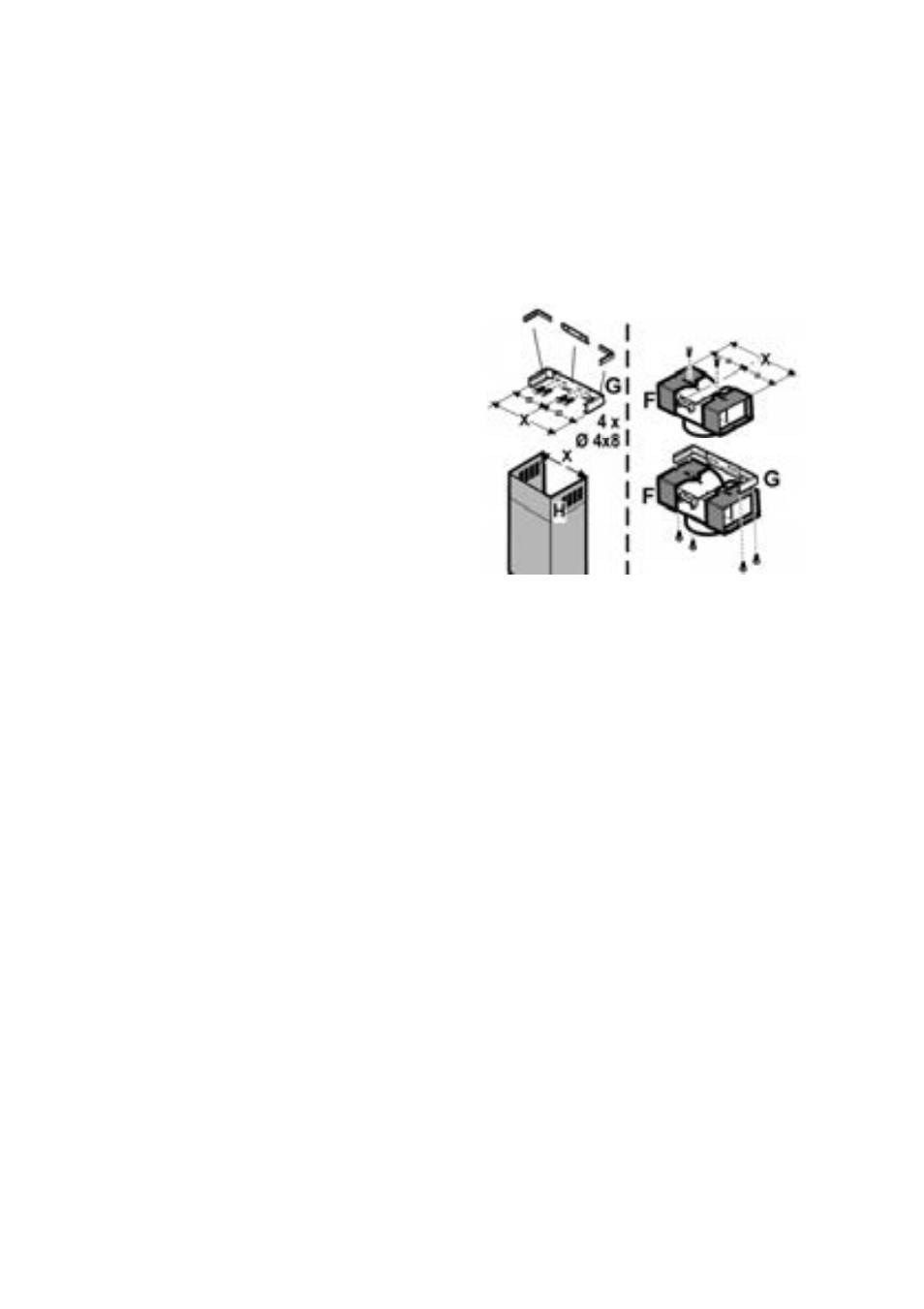

Baca çõkõş desteğinin/braketinin takõlmasõ (3 parça):
Üç parça 4 adet vidayla sabitlenmelidir, destek uzatmasõ
ayarlanabilirdir ve teleskopik baca çõkõşõnõn iç genişliğine
uygun olmalõdõr.
Deflektörün takõlmasõ (yalnõzca 3 parçadan oluşan bir
deflektör verildiğinde – deflektörün sadece filtreli
modelde takõlmasõ gerekir):
Üç parça 2 vidayla sabitlenmelidir, deflektör uzatmasõ
ayarlanabilir olup, daha sonra takõlacağõ baca çõkõş desteğinin
genişliğine uygun olmalõdõr.
Duvar tipi montajõ:
Şekil 6
1. Merkezi işaretlemek üzere duvara kalemle tavana kadar
uzayan bir çizgi çiziniz. Bu kurulum işlemini
kolaylaştõracaktõr.
2. Delme şablonunu duvarõn üzerine yerleştiriniz: delme
şablonunun üzerinde basõlõ olan dikey orta çizgi duvara
çizilen orta çizgiye, delme şablonunun alt kenarõ da
davlumbazõn alt kenarõna karşõlõk gelmelidir.
3. Çizilmiş olan dikdörtgenle üst üste gelecek şekilde alt
destek braketini delme şablonuna dayayõnõz, 2 dõş deliği
işaretleyiniz ve deliniz, delme şablonunu çõkartõnõz, 2
adet duvar dübelini takõnõz ve 2 adet 5×45mmlik vida ile
davlumbazõn destek şemasõnõ yerleştiriniz.
4. Davlumbazõ alt brakete takõnõz.
5. Davlumbaz ve duvar arasõndaki mesafeyi ayarlayõnõz.
6. Davlumbazõn yatay konumunu ayarlayõnõz.
7. Davlumbazõn montajõ için, aspiratör ünitesinin içinden
sabitleme noktalarõnõ bir kalemle işaretleyiniz (2 adet
sabitleme noktasõ gerekiyor).
8. Davlumbazõ alt braketten çõkartõnõz.
9. İşaretlenen noktalarõ deliniz (2 × Ø8 mm).
10. 2 adet duvar dübeli takõnõz.
11. “G” baca destek braketini tavanla birleştiği noktada
duvara monte ediniz, destek braketini delme şablonu
(varsa, desteğin üzerindeki küçük yuva önceden duvara
çizilmiş olan çizgiyle denk gelmelidir) olarak kullanõp, iki
noktayõ kalemle işaretleyiniz. Delikleri açõp (Ø8 mm) 2
adet dübel takõnõz .
12. Baca destek braketini duvara 2 adet 5×45mmlik vida ile
sabitleştiriniz.
