3 FU46-0001
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation

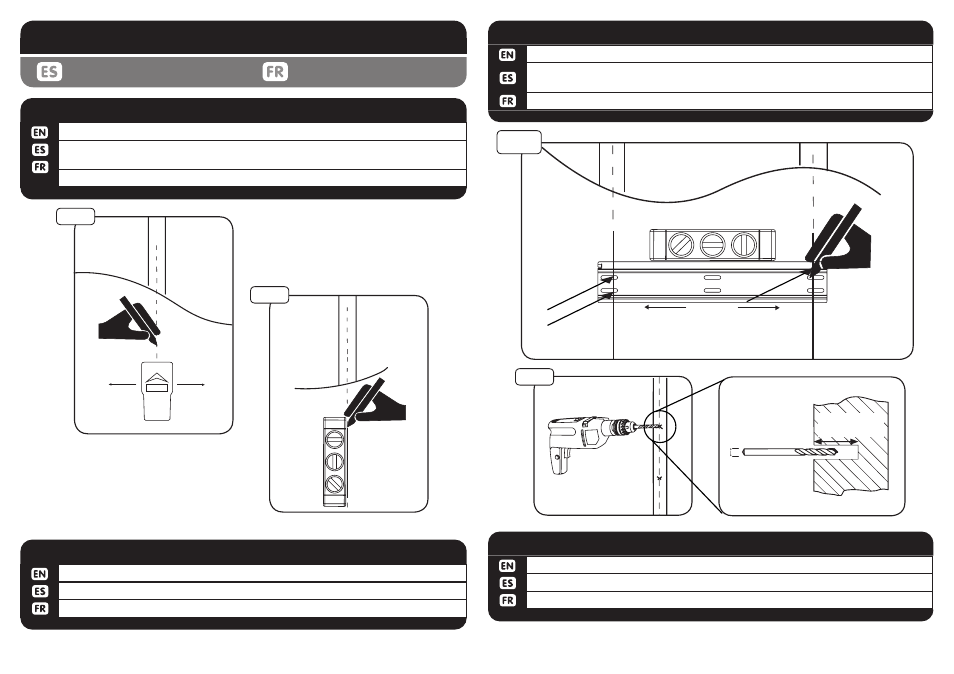

Using level draw a vertical line at stud center.
Uso de nivel trace una línea vertical en el centro de postes de madera.
Utiliser le niveau tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION 1a-2
1a-1
1a-2
Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación del agujero en la línea central.
Utilisez la plaque murale (C) pour marquer l’emplacement trou dans l’axe.
WOOD STUD INSTALLATION 1a-3
1a-4
drill depth
65mm / 2.5”
drill diameter
4mm
5/32”
1a-3a
Using stud finder locate centers of 2 studs
Uso de localizador de montantes de localizar los centros de 2 montantes estructura-
les
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.
WOOD STUD INSTALLATION 1a-1
Use a 4mm - 5/32” wood bit to make a 65mm - 2.5” hole on marks.
Utilice un 4mm - 5/32” para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 4mm - 5/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION 1a-4
