Kit energia solare SES P4033 V3 IT
22

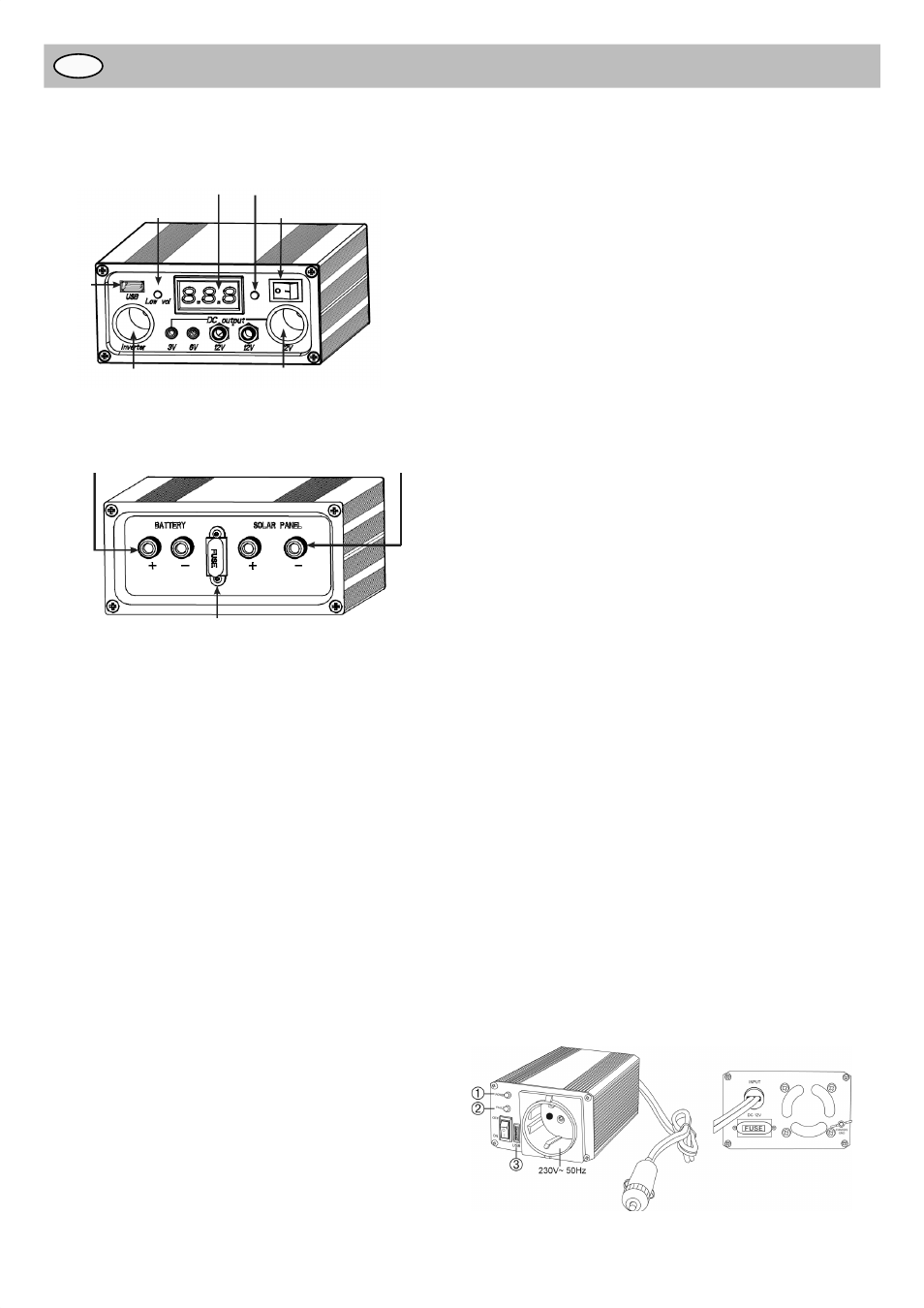

Utilizzo/Funzionamento
Regolatore di carica solare
PARTE ANTERIORE
Voltmetro digitale
Indicatore sovradiscarica
uscita
USB
Interruttore voltmetro digitale
Uscita femmina CLA 12 V Uscita femmina
inverter CLA
Interruttore ON/OFF
PARTE POSTERIORE
Coll. a batteria Coll. a pannello solare
Fusibile
● Il regolatore di carica non può essere messo in funzione
senza una batteria ricaricabile adeguata (12 V ≥ 33 Ah),
poiché, diversamente, potrebbero subentrare dei difetti sugli
apparecchi collegati.
● Controllare che il collegamento al regolatore di carica sia
a tenuta e sicuro.
● Il regolatore di carica deve essere acceso affi nché siano attiva-
te tutte le sue funzioni.
● È incluso un voltmetro digitale che mostra la tensione della bat-
teria in tempo reale. È possibile premere un tasto per attivare
il display digitale all’occorrenza e risparmiare elettricitá.
● Il regolatore di carica fornisce le seguenti protezioni per mante-
nere il corretto funzionamento del sistema:
A. Protezione sovrascaricamento: quando il livello di elettrici-
tà della batteria scende troppo (inferiore a 11±0,3 V),
il regolatore di carica solare scollega automaticamente
l’uscita di potenza per impedire che la batteria si scarichi.
L’indicatore “Low vol”- nella parte anteriore del regolatore
di carica si accende. L’uscita dell’applicazione si riattiva
quando la batteria torna a 12 V. Scollegare l’apparecchio
e caricare completamente la batteria.
B. Protezione sovracaricamento: quando il livello di elettricità
della batteria diventa eccessivo (superiore a 14,0-14,5 V),
la centralina del sistema scollega automaticamente l’ingresso
potenza per impedire che la batteria subisca danni.
L’ingresso dal modulo solare si riattiva quando la tensione
della batteria scende a 13,5 V.
C. Protezione sovraccarico: quando la potenza in uscita
diventa eccessiva, il fusibile della centralina del sistema
salta per prevenire danni alla centralina. Sostituire il fusibile
per riportare la centralina in condizioni di esercizio (fusibile
veicolo 10 A – rosso).
Prese di collegamento:
Lato anteriore
Uscita CC:
1 presa adattatore accendisigari 12 V: Può essere utilizzata
per alimentare le applicazioni con adattatore accendisigari.
2 prese connettore CC 12 V (6,3 mm)
1 presa connettore CC 6 V(3,5 mm)
1 presa connettore CC 3 V (3,5 mm)
Inverter
1 presa adattatore accendisigari per effettuare il collega-
mento dell’inverter di potenza:
Questa uscita assorbe potenza direttamente dalla batteria
ricaricabile e non è regolata del regolatore di carica solare.
USB
1 presa uscita USB (5 V CC): Può essere utilizzata per
ricaricare apparecchi elettronici che assorbono potenza da
porta USB (lettore MP3, telefono cellulare, ...).
Voltmetro digitale
● Display
● Interruttore ON/OFF
Parte posteriore
● Fuse
● Morsetto di collegamento “BATTERY”
● Morsetto di collegamento “SOLAR”
Inverter di potenza
● Da mettere in funzione esclusivamente con i consumatori
adatti (230 V AC, mass. 150 W, forma sinusale modifi cata).
● Collegare solo l’inverter di potenza con la scatola
dell’inverter (rispettare il carico massimo)! Non si devono
collegare altri apparecchi visto che altrimenti la batteria
potrebbe essere completamente scaricata e dunque
danneggiata.
● Colleghi innanzitutto l’inverter di potenza al regolatore di carica
solare (scatola di collegamento dell’inverter di potenza).
Faccia attenzione a non collegare l’inverter di potenza
con la scatola di collegamento da 12 V. Si corre infatti il
pericolo di bruciare il controller di carica montato al suo
interno.
● Accenda prima l’inverter di potenza come fonte e poi il
consumatore.
Cautela: Nel caso del collegamento di un apparecchio
con un motore o compressore faccia sempre attenzione
al fatto che la prestazione massima dell’inverter di poten-
za deve sempre superare di almeno 3 volte la prestazione
nominale dell’apparecchio elettrico visto che la corrente di
accensione risulta molto più alta rispetto al valore nominale
dell’apparecchio.
● Nel caso di una tensione troppo bassa della batteria l’inverter
di potenza emette un tono di segnalazione. Spenga dunque
l’apparecchio collegato, scolleghi l’inverter di potenza e ricari-
chi la batteria.
● L’inverter di potenza emette un tono di segnalazione quando
la prestazione complessiva dell’apparecchio da mettere in
funzione supera la prestazione di partenza dell’inverter
di potenza.
● Ciò avviene anche quando la temperatura dell’inverter
di potenza a causa dell’uso prolungato supera i 65 °C.
FRONTE RETRO
Indicazioni di stato
Indicazione verde “POWER“ (1) accesa: Inverter di potenza acces-
so e pronto all’uso. Indicazione verde “POWER” spenta: inverter di
