Alto Professional HPA6 - Manual (Page 16)

16

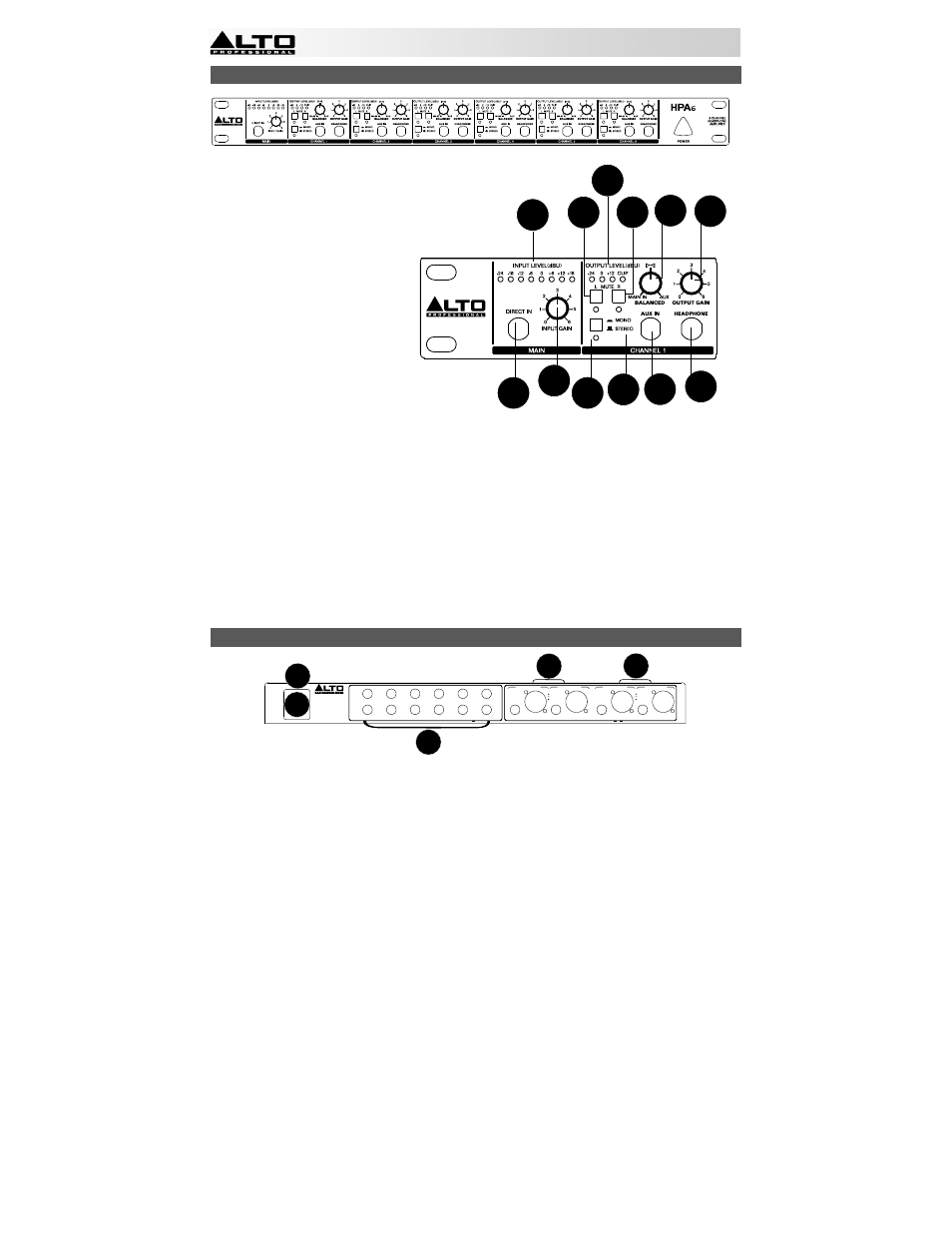

COMMANDES DU PANNEAU AVANT
1. Entrée directe – Cette entrée
permet d’insérer une source
externe directement dans le trajet
du signal.
2. Gain d’entrée – Ce bouton permet
de régler le niveau du signal
acheminé aux entrées principales et
directes.
3. Vumètre du niveau d’entrée – Ce
vumètre indique le niveau du signal
provenant des entrées
principales/directes.
Pour la
meilleure qualité du signal d’entrée,
la DEL devrait se situer entre +6 et
+18 dBu.
Si la DEL d’écrêtage
(dans le vumètre du niveau de
sortie) est continuellement allumée,
réduisez le niveau d’entrée à l’aide
du bouton du gain d’entrée.
4. Entrée auxiliaire – Cette entrée
permet d’ajouter un signal d’entrée
stéréo séparé qui peut être mélangé avec le signal de l’entrée principale/directe.
5. Mise en sourdine gauche – Cette touche permet de mettre en sourdine le signal d’entrée gauche.
6. Mise en sourdine droite – Cette touche permet de mettre en sourdine le signal d’entrée droit.
7. Sélecteur de mode – Cette touche permet de permuter entre le mode mono et le mode stéréo.
8. DEL mono – Ce témoin s’allume lorsque l’appareil est mis en mode mono. Lorsque la DEL est éteinte,
l’appareil est en mode stéréo.
9. Sortie casque d’écoute – Connecteur casque ¼ po (6,35 mm) TRS permettant l’écoute d’un canal
individuel.
Il y a également 12 sorties casque supplémentaires (deux pour chaque canal) sur le panneau
arrière.
10. Balance – Ce bouton permet de régler la quantité du signal provenant de l’entrée auxiliaire et de l’entrée
principale/directe.
Lorsque l’entrée auxiliaire n’est pas utilisée, il contrôle l’image stéréoscopique du
signal d’entrée. Lorsqu’un signal est acheminé à l’entrée auxiliaire, la balance contrôle le rapport entre le
signal d’entrée principale (ou directe) et le signal de l’entrée auxiliaire.
11. Gain de sortie – Ce bouton permet de régler le niveau de sortie du canal individuel.
12. Vumètre du niveau de sortie – Indique le niveau de sortie du signal. Si la DEL d’écrêtage s’allume,
diminuez le réglage de l’entrée de gain et/ou de la sortie de gain individuelle afin d’éviter de la distorsion.
COMMANDES DU PANNEAU ARRIÈRE
13. Porte-fusible – En cas de rupture, remplacez le fusible avec un de même type.
14. Connecteur d’alimentation – Branchez le câble d’alimentation inclus à cette entrée, puis l'autre
extrémité à la prise secteur. Veuillez vérifier la tension acceptée par l’appareil et la tension de la prise
secteur avant de brancher le câble.
15. Connecteurs d’entrée principale – Ces connecteurs symétriques ¼ po (6,35 mm) TRS et XLR
permettent l’entrée d’un signal stéréo dans le trajet.
16. Connecteurs de sortie principale – Ces connecteurs symétriques ¼ po (6,35 mm) TRS et XLR
permettent la sortie d’un signal stéréo. Vous pouvez utiliser ces connecteurs afin de relier plusieurs
amplificateurs de casque ensemble.
17. Sortie casque (1 à 12) – Ces 12 sorties casque supplémentaires (deux pour chaque canal) câblées en
parallèle avec la sortie disponible sur le paneau avant.
3 5 6 10 11
12
1 2 4 7 8
9
TIP: L- CHANNEL RING: R- CHANNEL MIN. LOAD 100 OHMS
6
6
5
5
4
4
3
3
2
2
1
1
HEADPHONE OUT
MAIN OUTPUT RIGHT MAIN OUTPUT LEFT
TIP/PIN 2 RING/PIN 3 SLEEVE/PIN 1
TIP/PIN 2 RING/PIN 3 SLEEVE/PIN 1
MAIN INPUT RIGHT MAIN INPUT LEFT
14
13
15 16
17
