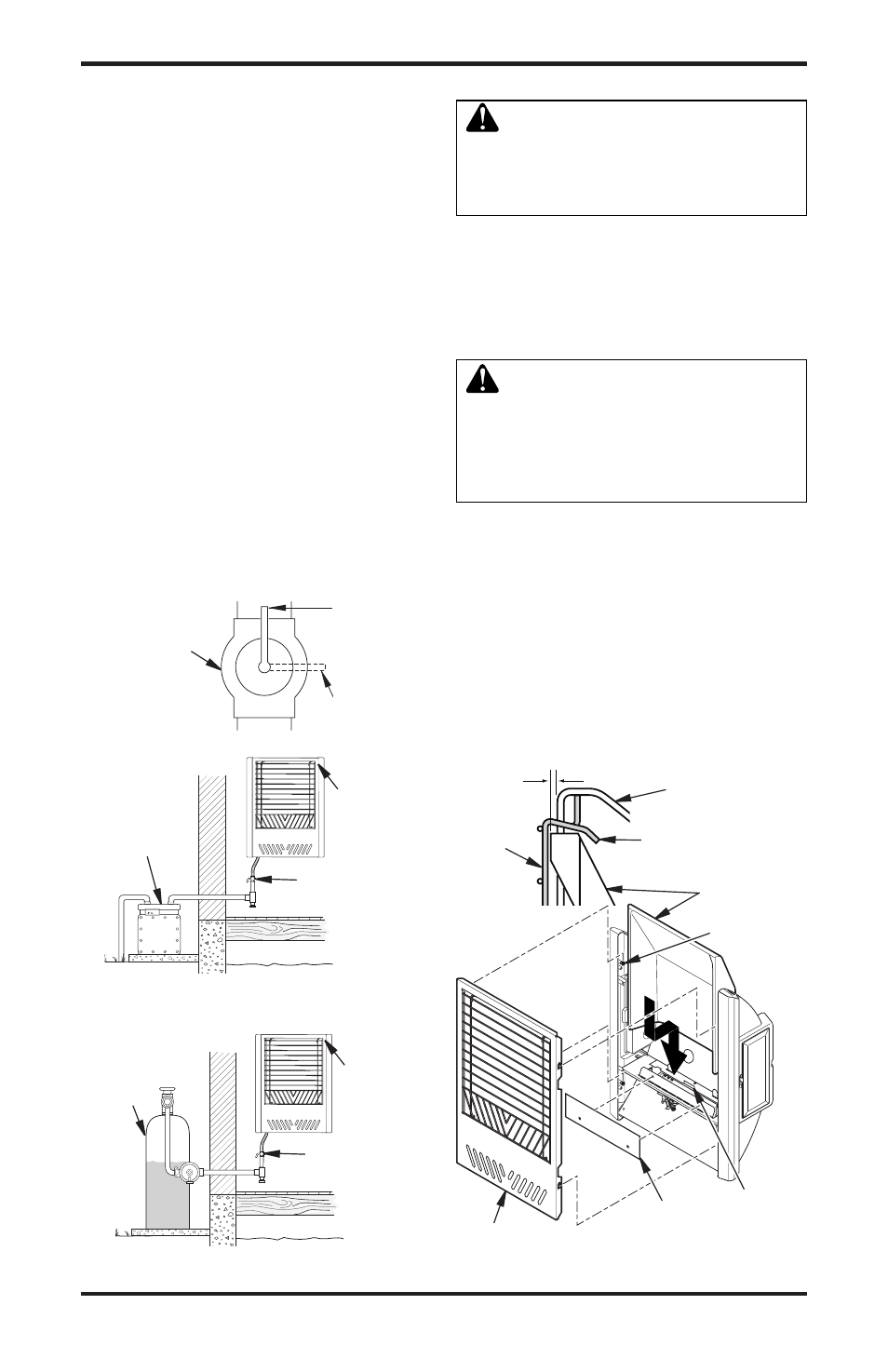

INSTALACIÓN
Continuación
Figura 14 - Revisión de las uniones de
gas para propano o gas LP
Figura 12 - Válvula de cierre del equipo
Tanque de
suministro
de propano o
gas LP
Abierta
Cerrada
Válvula de
cierre del
equipo
COMPROBACIÓN DE LA PRESIÓN DE LAS
CONEXIONES DE GAS DEL CALENTADOR
1. Abra la válvula de cierre del equipo (consulte la
figura 12).
2. Si usa gas natural, abra la válvula principal de
gas ubicada en el medidor de gas o cerca de
éste. Si usa propano o gas LP, abra la válvula
de suministro de propano o gas LP.
3. Compruebe que la perilla de control del calen-
tador esté en la posición OFF (apagado).
4. Revise todas las uniones entre la válvula de cierre
del equipo y la válvula de gas del termostato
(consulte la figura 13 ó 14). Aplique en todas
las uniones algún líquido de detección de fugas
que no sea corrosivo. La formación de burbujas
indicará una fuga.
5. Repare todas las fugas inmediatamente.
6. Encienda el calentador (consulte Funcionamiento
del calentador, en esta página). Revise todas las
demás uniones internas para ver si hay fugas.
7. Apague el calentador (consulte Cómo cerrar el
suministro de gas al calentador, en la página 14).
8. Instale el panel anterior y el refractario.
Figura 13 - Revisión de las uniones de
gas para gas natural
Medidor
de gas
Válvula
de gas del
termostato
Válvula de cierre
del equipo
Válvula
de gas del
termostato
Válvula de cierre
del equipo
Instalación del panel anterior y el refractario
ADVERTENCIA: examine el panel
refractario. Si está dañado, no haga
funcionar el calentador. Consulte Pie-
zas de repuesto, en la página 21.
1. Levante el refractario con cuidado y colóquelo
en el calentador. Tenga cuidado de no dañar
el refractario. Asegúrese de que el refractario
descanse detrás de la lengüeta perforada. (con-
sulte la figura 15). Si el refractario está dañado,
llame al número telefónico que aparece en la
sección Piezas de repuesto, en la página 21.
PRECAUCIÓN: es posible que el
refractario se haya movido en el inte-
rior del calentador. Al instalar o retirar
el panel anterior, tenga cuidado de
que el refractario no se caiga.
2. Instale un difusor frontal como se muestra en la
figura 15.
3. Instale el panel anterior del calentador encajando
las ranuras de cada lado en los tornillos con
pivote (consulte la figura 15).
4. El refractario debe ser colocado de tal manera
que la parte superior quede orientada hacia afuera
sostenida por la parrilla sujetadora del refractario.
El refractario debe extenderse hacia afuera aproxi-
madamente 3.2 mm (1/8") desde el plano de la
cara frontal (consulte la figura 15). Si el refractario
no se extiende más allá de la cara frontal, el panel
anterior puede sufrir una decoloración.
Figura 15 - Instalación del panel anterior y
del refractario
Refractario
Panel anterior
Tornillo
con pivote
Difusor
frontal
Lengüeta
perforada
3. mm
(1/8")
Parrilla
Panel
anterior
Parrilla sujetadora
del refractario
