RTA-4804L P.16
Tighten the metal plates
on the marked position
of the metal bar
37E
37C
37A
37F
37F
37F
15

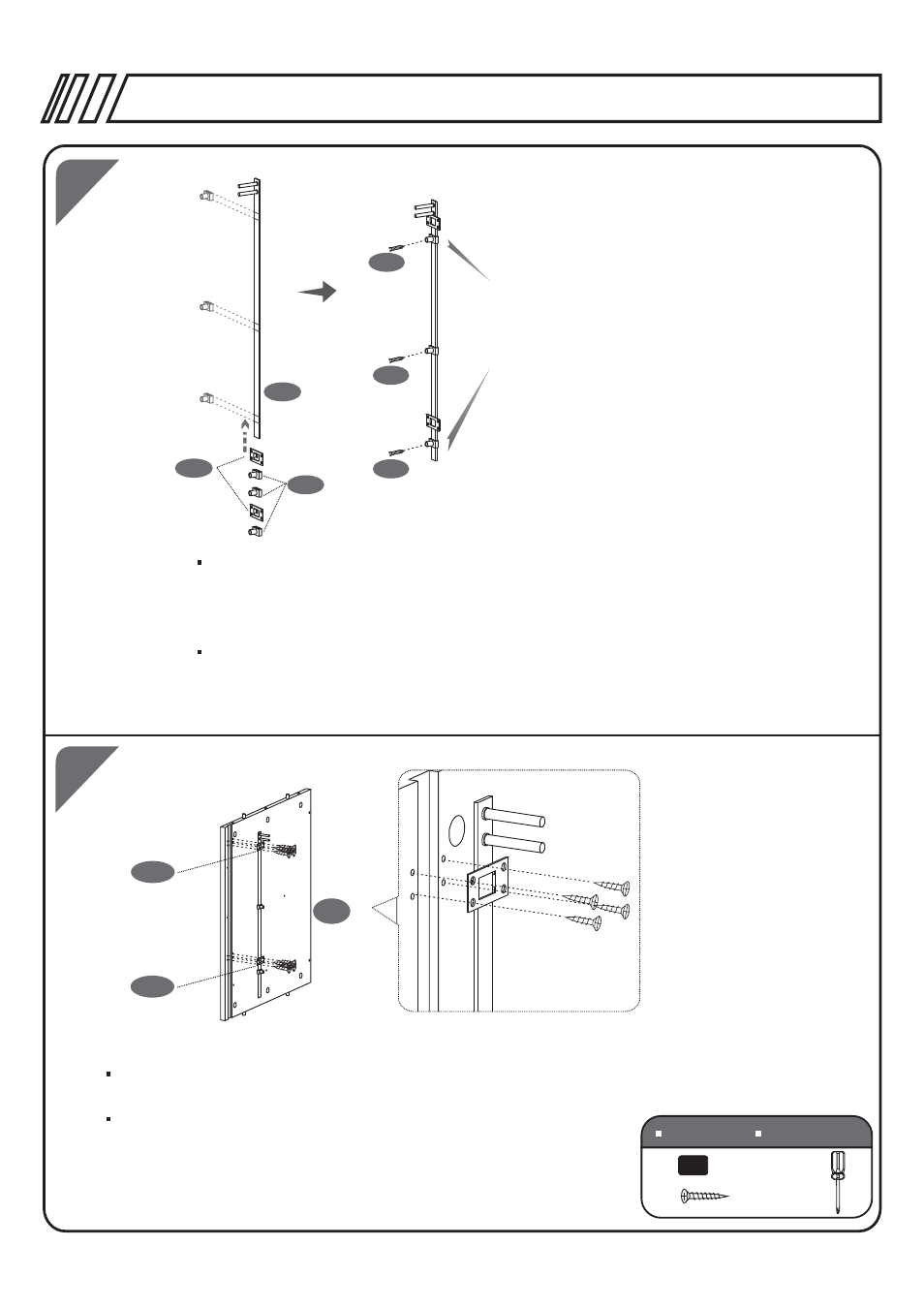

First slide into the Metal Bar (37E) the 5 Metal Plates in the order
shown in the drawing (37A, 37C, 37C, 37A, 37C). Then, tighten
the Metal Plates (37C) on the marked position of the Metal
Bar (37E) with Screws (37F).
Primero deslice en la Barra de Metal (37E) las 5 piezas metálicas
en el orden mostrado (37A, 37C, 37C, 37A, 37C). Después, apriete
las piezas (37C) entre la posición marcada en la barra (37E),
con los tornillos (37F).
Apriete las piezas entre la posición
marcada en la barra
1
A
8PCS
3X15 MM
37A
37A
16
Use Screws (A) with the Metal Plates (37A) to assemble the Metal
Bar (23E) to the Left Panel (1).
Use tornillos (A) con las piezas (37A) para ensamblar la barra (23E)
al panel (1).
SCREWS TORNILLOS
