Parts Manual
Two-Person Earth Auger Powerhead 9800H

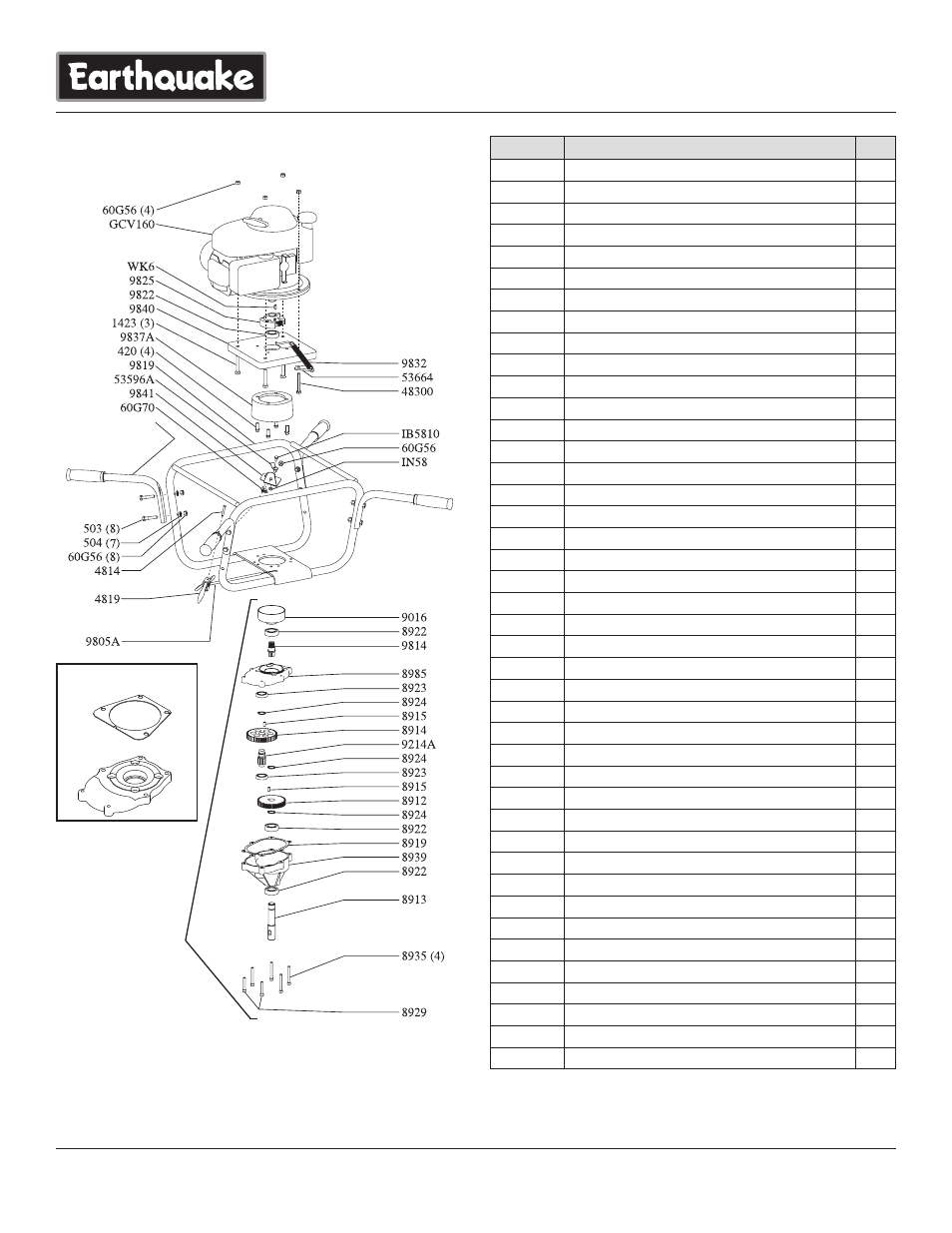

9800H PARTS BREAKDOWN
9827 (4)
Alternative replacement
parts to 8985
3004149
3004111
PART NO. DESCRIPTION
QTY.
1423
BOLT, 5/16-18 X 2" HHCS GR5
3
420
BOLT, 5/16-24 X 3/4" C-BORE
4
4814
BOLT, 10-24 X 1-1/4" PHILLIPS TRUSS HD
1
4819
TRIGGER ASSEMBLY LONG THROW (includes p/n 4814)
1
48300
BOLT, 5/16-18 X 2-1/4" HHCS GR5
1
503
BOLT, 5/16-18 X 1-1/2" HH
8
504
LOCKWASHER, 5/16" SPRING
7
53596A
CLAMP, CABLE YELLOW ZINC
1
53664
TAB, THROTTLE
1
60G56
NUT-LOC, 5/16-18 BI-WAY
12
60G70
TOGGLE SWITCH, ON-OFF
1
8912
GEAR, 44T 3/4" HOLE
1
8913
SHAFT, OUTPUT 7/8"
1
8914
GEAR, 48T HARD
1
8915
DOWEL PIN, STEEL 1/4" X 1/2"
2
8919
GASKET, POWERHEAD TRANSMISSION
1
8922
BEARING, BALL R12 DOUBLE LIP
3
8923
BEARING, BALL R10
2
8924
RING, SNAP EXTERNAL 3/4"
3
8929
BOLT, 1/4-20 X 1-1/2" SHCS
2
8935
BOLT, 1/4-20 X 2-1/2" SHCS
4
8939
GEAR CASE, LOWER HALF W/BEARINGS
1
8985
GEAR CASE, UPPER HALF W/BEARINGS
1
*3004149
SHIM, 9800 TRANSMISSION TOP
1
*3004111
GEAR CASE TOP 33/43/51.7/71 CC HP ENGINES
1
9016
CLUTCH DRUM, 3" THREADED
1
9214A
GEAR, 10T CLUSTER PINION HT
1
92TRAN
TRANSMISSION ASSEMBLY 30:1
1
9805A
CABLE ONLY, THROTTLE
1
9814
GEAR, 7T PINION THREADED
1
9827
HANDLE W/THROTTLE HOLE & GRIP
4
9819
HANDLEBAR FRAME WELDMENT
1
9822
BEARING, BALL R14-2RS
1
9825
ROTOR ASSEMBLY, CENTRIFUGAL CLUTCH
1
9832
SPRING, THROTTLE CONTROL
1
9837A
MOUNT RING
1
9840
PLATE ADAPTER, MOUNT RING
1
9841
BRACKET, THROTTLE CABLE CLAMP
1
GCV160
ENGINE, 5.5 HP HONDA VERT SHAFT
1
IB5810
BOLT, 5MM X 0.8 X 10MM HH
1
IN58
NUT, 5MM X 0.8 NYLOC
1
WK6
WOODRUFF KEY #6
1
* PART #s 3004149 and 3004111 ARE REPLACEMENT PARTS
AVAILABLE FOR PART # 8985.
