Manual del operador
Cabezal de potencia de barrena para
abrir agujeros para postes Dually™
44

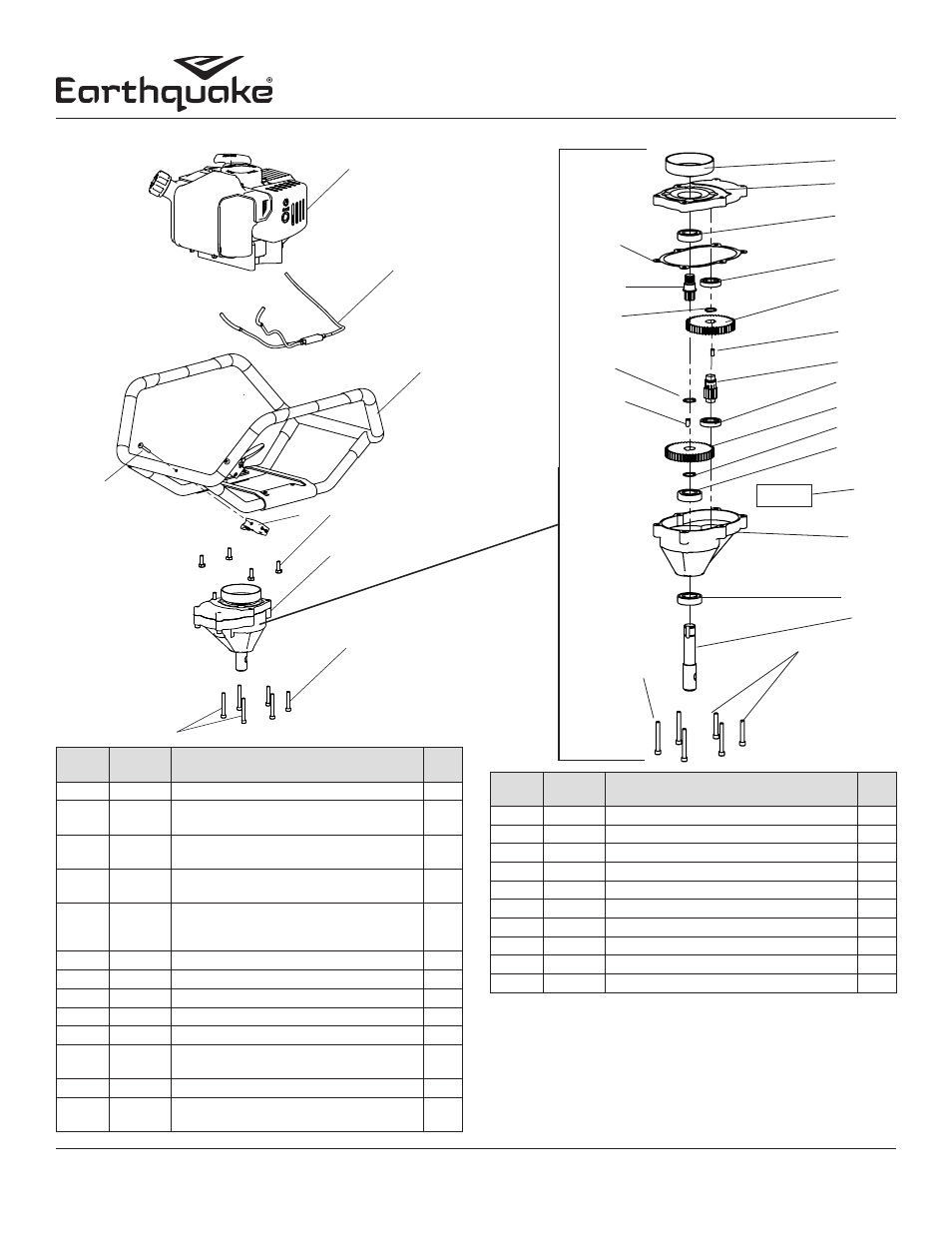

N.º DE
CLAVE
N.º DE
PIEZA DESCRIPCIÓN
CTD.
1 4844 MANUBRIO CON ESPUMA, ESTILO DOBLE 1
2 11676
MOTOR DE 51 CC CE VPR CATALÍTICO
MONTADO EN EL MANUBRIO
1
3 4819
CONJUNTO DE GATILLO DE TIRO LARGO
SIN CABLE
2
4 4814
PERNO 10-24 X 1-1/4 PTHMS ZINC,
ROSCA FINA
2
5 90148
PERNO 1/4-20 X 3/4 CABEZA
HEXAGONAL GR5 ZINC NEGRO CON
PARCHE
4
6 3004119 CONJUNTO DE TRANSMISIÓN 1
7 10473 CONJUNTO DE CABLE DOS EN UNO 1
8 75300* KIT DE PIEZA FUNDIDA SUPERIOR 1
9 3004100 TAMBOR DEL EMBRAGUE 1
10 8922 COJINETE DE BOLAS R12 DOBLE BORDE 3
11 9814
ENGRANAJE 7T DEL PIÑÓN ROSCADO,
ROSCA DE 5/8 PULG.
1
12 8924 ANILLO DE RETENCIÓN 3
13 8915
PASADOR GUÍA DE ACERO 1/4 PULG. X
1/2 PULG.
2
21
19
10
20
18
15
10
12
14
16
17
16
8
10
9
11
12
13
6
2
5
21
20
7
1
3
4
N.º DE
CLAVE
N.º DE
PIEZA DESCRIPCIÓN
CTD.
14 8912 ENGRANAJE 44T ORIFICIO DE 3/4 PULG. 1
15 8919 JUNTA 1
16 8923 COJINETE DE BOLAS R10 2
17 8914 ENGRANAJE DURO 48T 1
18 75600** KIT DE PIEZA FUNDIDA INFERIOR 1
19 8913 SALIDA DEL EJE 7/8 PULG. 1
20 8931F PERNO 1/4-20 X 2 SHCS ROSCA FINA 4
21 8929 PERNO 1/4-20 X 1-1/2 SHCS 2
22 9214A TREN DE ENGRANAJES 10T DEL PIÑÓN HT 1
23 11468 GRASA EP2 MOLIBDENO 1
* El kit de pieza fundida superior (N.º/P: 75300) incluye una junta
(N.º/P: 8919). Además, incluye una cuña (N.º/P: 3004149) que no se
necesita para el equipo Dually.
** El kit de pieza fundida inferior (N.º/P: 75600) incluye una junta de
transmisión del cabezal de potencia (N.º/P: 8919), y cojinetes de bolas
(N.º/P: 8922, 8923).
13
22
12
GRASA
23
