LOWER FRAME ASSEMBLY

F

F

B

G

H

H

H

I

I

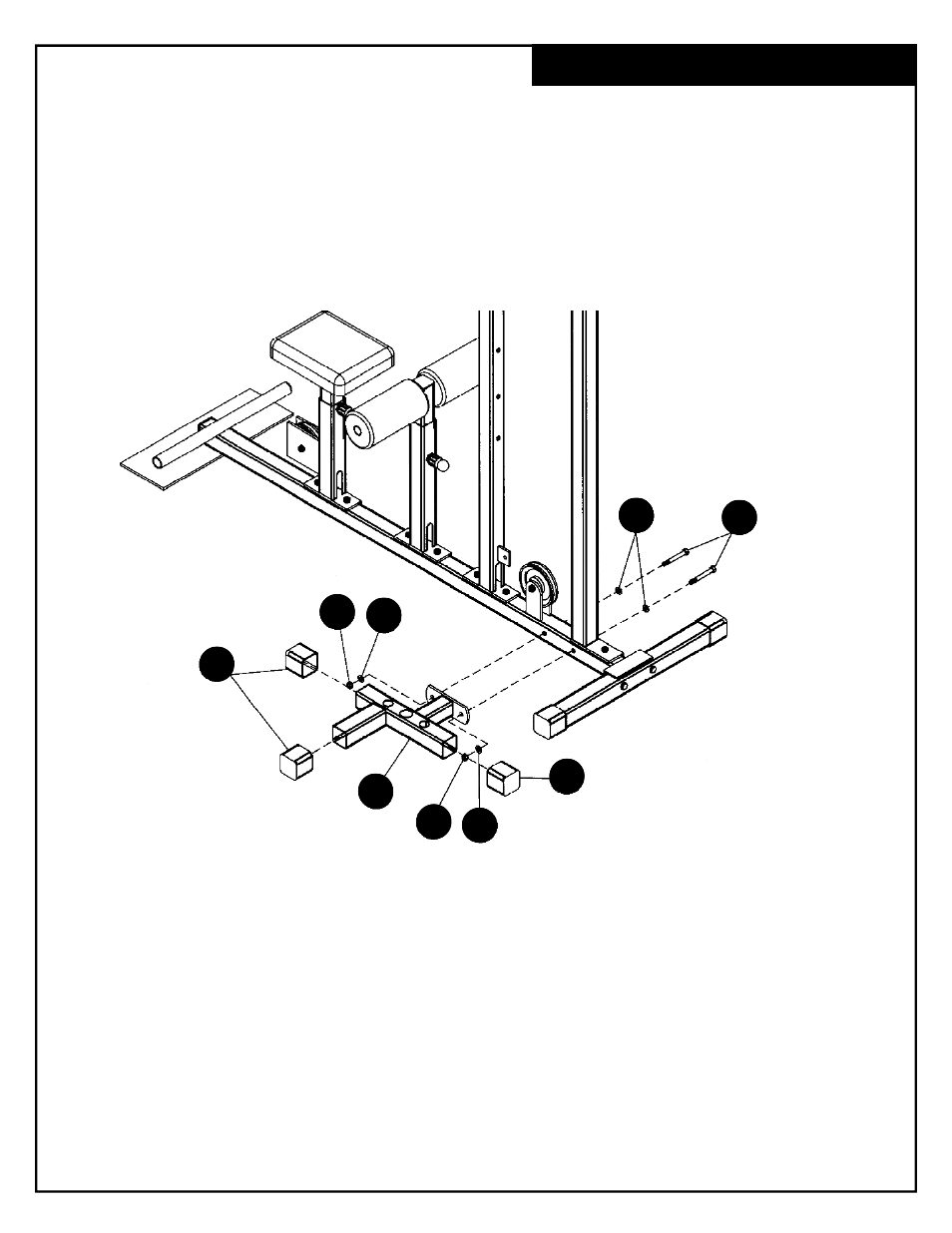

INSTALL THE RUBBER CAPS (F) ONTO THE BOTTOM SUPPORT (B). ATTACH THE BOTTOM
SUPPORT (B) TO THE LAT MACHINE USING THE M10 x 70MM BOLTS (G), M10 WASHERS, AND
M10 LOCKNUTS (I).
