4

Concentrateur réseau DX-EHB4 de Dynex

Concentrateur réseau DX-EHB4 de Dynex

Concentrateur Ethernet 10Base-T

Ce concentrateur d’installation facile dispose de connexions aux caractéristiques
brancher et utiliser (plug and play).

Configuration du concentrateur

Configuration du concentrateur réseau :

1 Placer le concentrateur dans un endroit bien ventilé.
2 Ne pas poser d'objets lourds sur l'appareil.
3 Connecter l’adaptateur d’alimentation CA au concentrateur, puis brancher

l’adaptateur dans une prise d’alimentation CA.

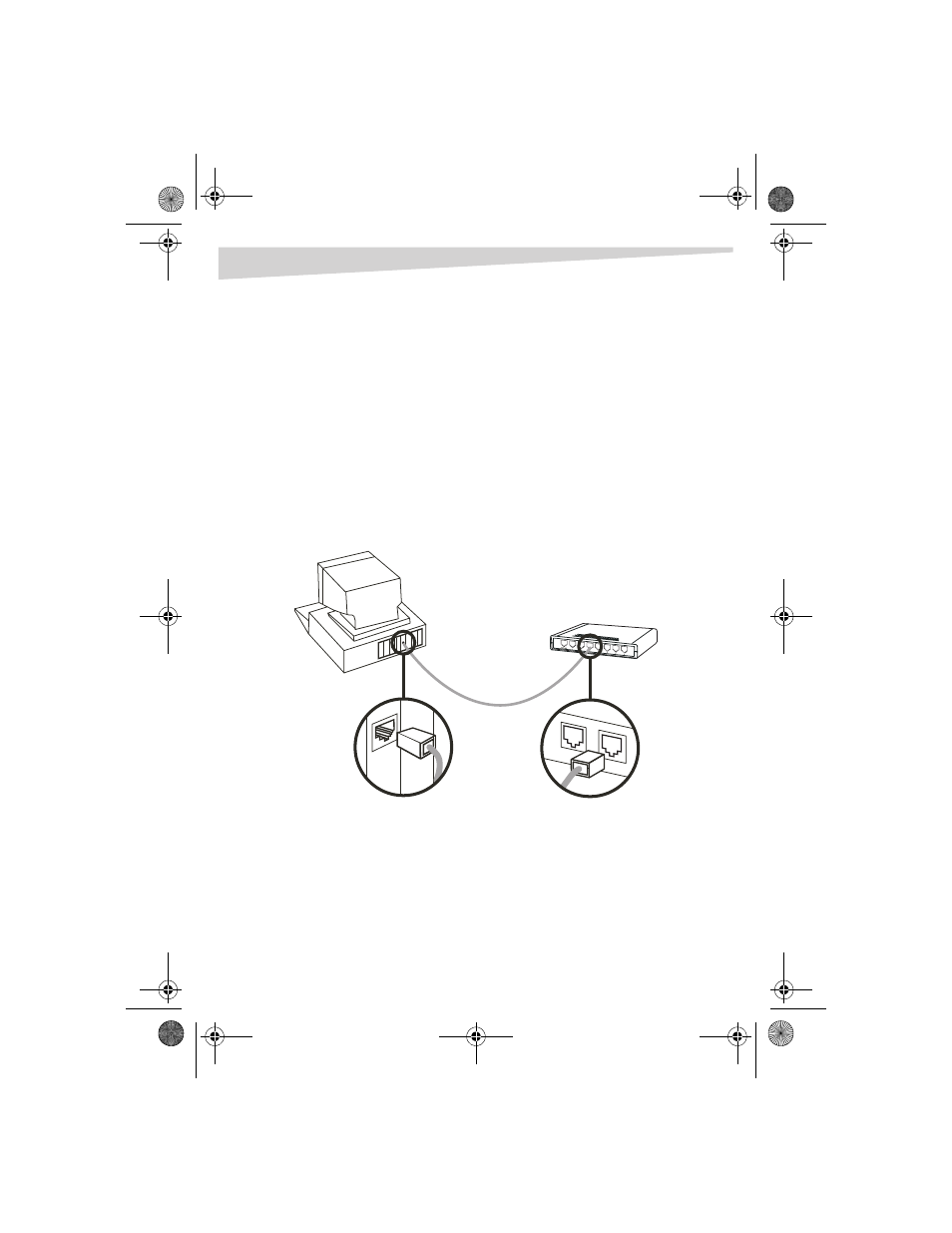

4 Connecter les câbles réseaux tel qu’illustré sur le schéma suivant :

Signification des DEL

Alimentation

— Indique que le concentrateur est alimenté.

Collision

— Clignotante, indique l’existence de collisions de données sur le

réseau. Les collisions se présentent lorsque deux ordinateurs en réseau
transmettent des données simultanément. Si cette DEL clignote souvent, cela
signifie que le trafic sur le réseau est élevé et qu’il est nécessaire d’ajouter un pont
ou un concentrateur pour réduire les collisions.
