ALPHA SPOT HPE 1200 40
I
GB
D
E
F

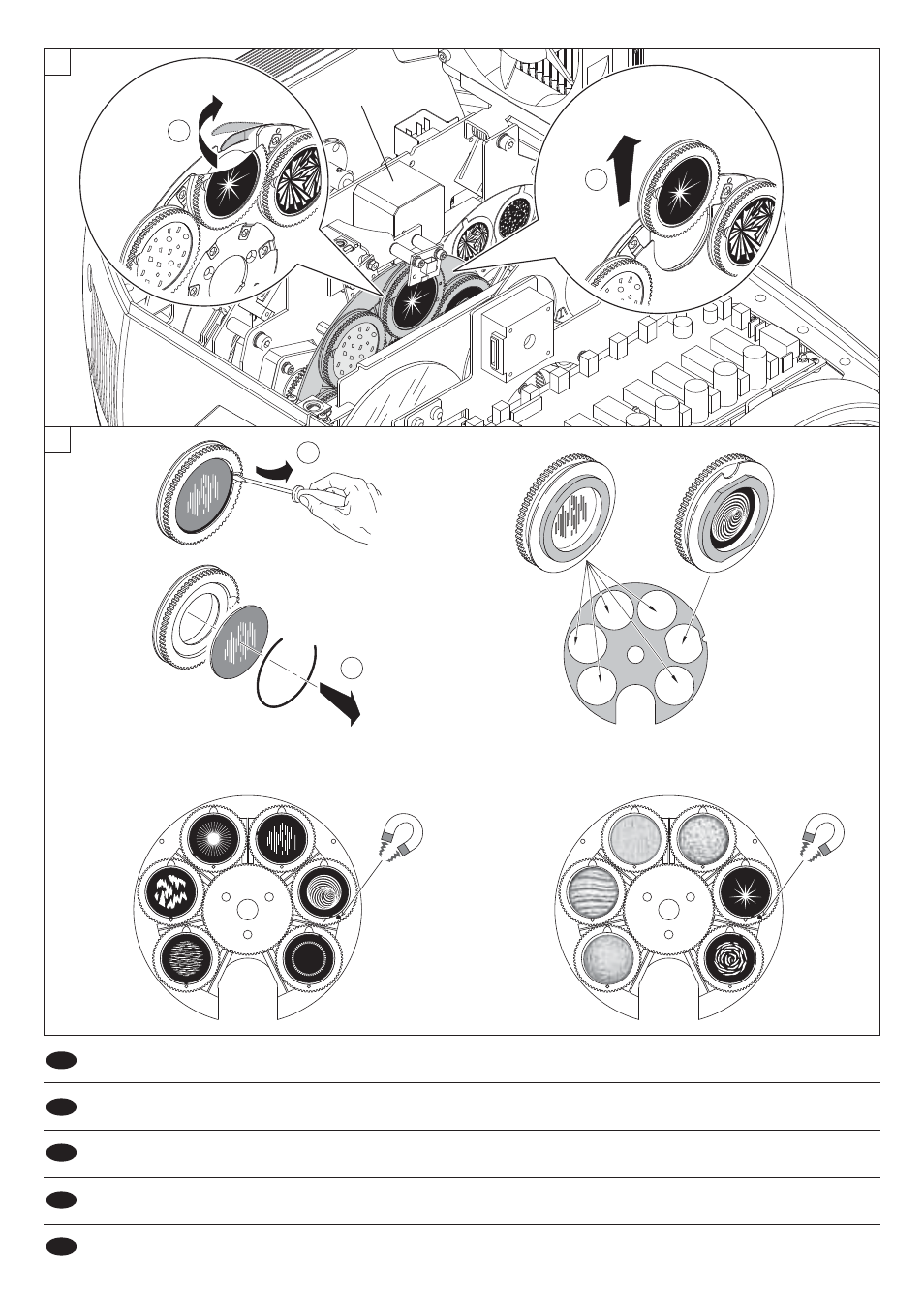

Sostituzione gruppo cuscinetto - Figura 20
Sostituzione gobo rotanti (ø 37.4 mm - immagine max 25 mm - spessore 1 mm) - Figura 21
IMPORTANTE: Sulle ruote gobo rotanti utilizzare solo gobo in vetro. ATTENZIONE : Prima di utilizzare gobos personalizzati contattare Clay Paky.
Bearing group replacement - Fig. 20
Replacing rotating gobos (ø 37.4 mm - max 25 mm image – thickness 1 mm) - Fig. 21
IMPORTANT: Use only glass gobos on the rotating gobos wheels. WARNING: Before using personalised gobos contact Clay Paky.
Remplacement du groupe roulement - Figure 20
Remplacement gobos rotatifs (Ø 37,4 mm - image max 25 mm – épaisseur max 1 mm) - Figure 21
IMPORTANT: Sur les roues à gobos rotatifs, utiliser seulement des gobos en verre. ATTENTION : Avant d’utiliser des gobos personnalisés contacter Clay Paky.
Austausch Lagergruppe - Abb. 20
Auswechseln rotierende Gobos (Ø 37,4 mm - Abbildung max 25 mm – Dicke 1 mm) - Abb. 21
WICHTIG: Auf den Rädern der rotierenden Gobos nur Glasgobos anwenden. ACHTUNG: Setzen Sie sich mit Clay Paky in Verbindung, bevor Sie angepasste Gobos verwenden.
Sustitución gr. cojinete - Figura 20
Sustitución gobos giratorios (ø 37.4 mm – imagen máx 25 mm) – espesor 1 mm) - Figura 21
IMPORTANTE: En las ruedas de gobo giratorias utilizar solo gobos de cristal. ATENCIÓN: Antes de utilizar gobos personalizados contactar a Clay Paky.
1
2
INDEXED
GOBO
BERAING
2
1
2. 105110/803
1. 084601/001
2. 084602/001 5. 084605/001
6. 084606/001
3. 084609/001 4. 084604/001
INDEXED
GOBO
BEARING
ROTATING GOBO WHEEL 1
Gobo + Bearing *
* *
*
*
ROTATING GOBO WHEEL 2
1. 105110/806
5. 084607/001
6. 084608/001
3. 105110/805 4. 105110/804
INDEXED
GOBO
BEARING
Lower Side
20
21
