Avalue EEV-EX13 User Manual
Page 15

Quick Installation Guide
EEV-EX13 Quick Installation Guide 15

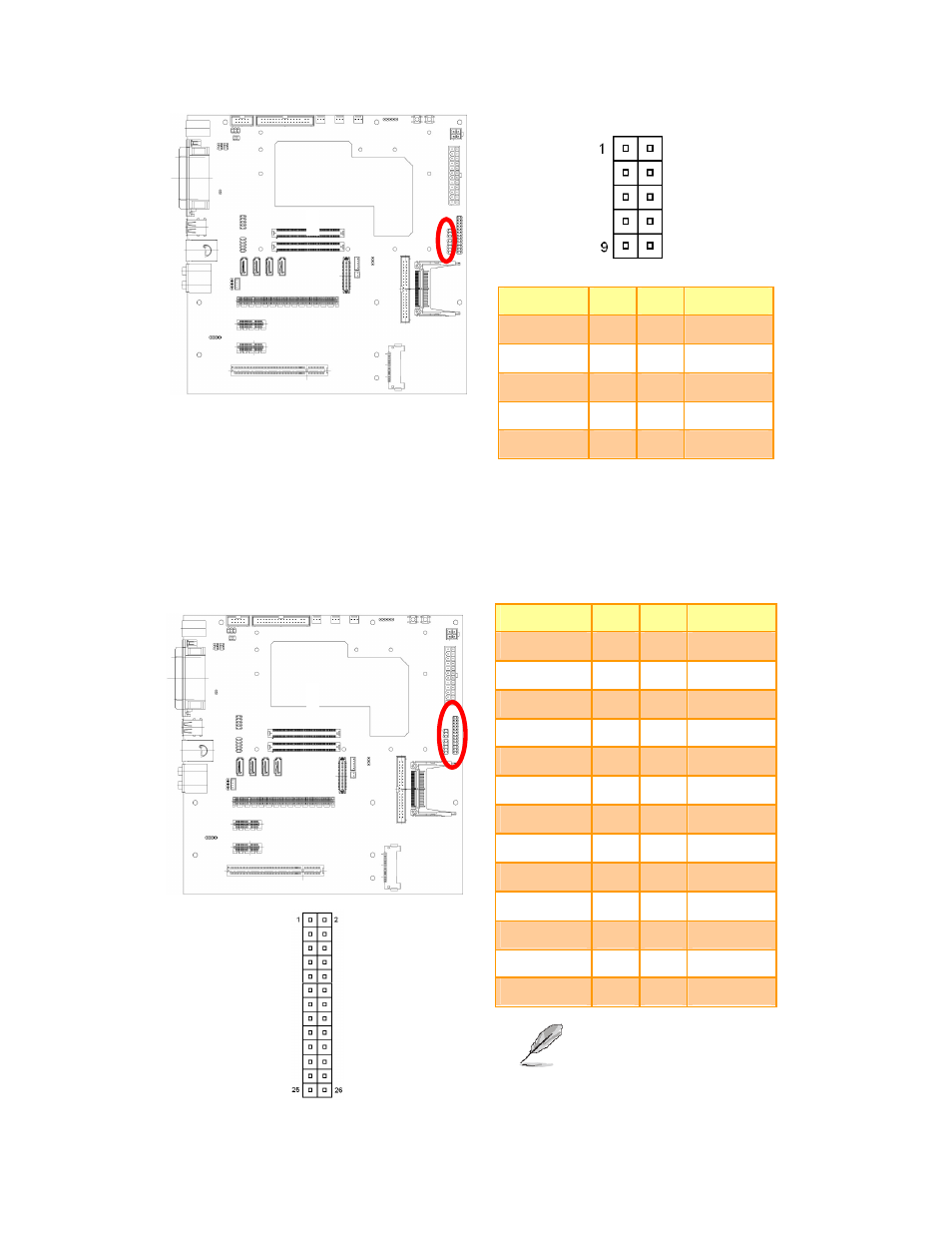

2.3.13 General Purpose I/O Connector (JDIO1)
Signal
PIN
PIN
Signal
+5v
1
2
GND
GPO0
3
4
GPI0
GPO1
5
6
GPI1
GPO2
7
8
GPI2
GPO3
9
10
GPI3
2.3.14 Miscellaneous Setting Connector (JFP1)
Signal
PIN
PIN
Signal
RESET+
1
2
VCCSB
GND
3
4
GND
+5V
5
6
+5V
HDLED-
7
8
GND
VCCSB
9
10
VCCSB
PANSWIN
11
12
SUS_LED-
KB_LOCK-
13
14
+5V
GND
15
16
SPKIN
CASEOPEN-
17
18
VTIN3
GND
19
20
THRMDN-
+5V
21
22
+5V
BRIGHT
23
24
MASTER-
GND
25
26
GND
Note: To set the CF Card as
Master , please short JFP1
pin 24 & 26
